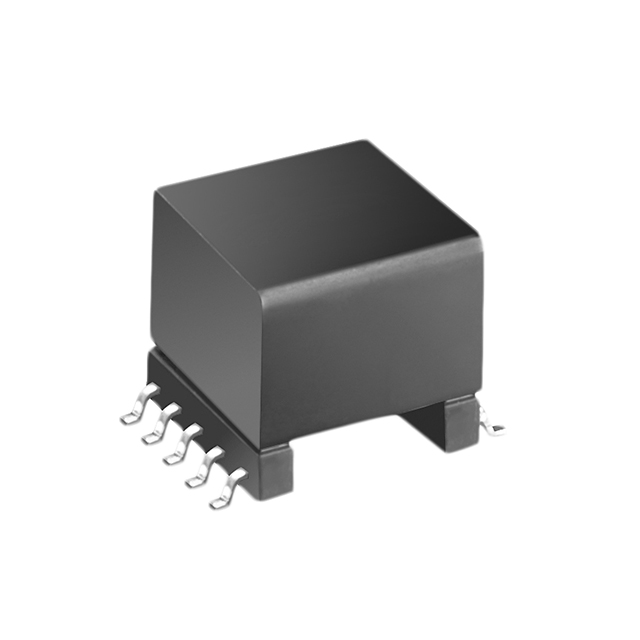

PA2467NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 37μH 贴片安装 14mm*13.11mm*12.32mm
供应商型号: F-PA2467NLT
供应商: 海外现货
标准整包数: 150
PULSE ELECTRONICS 贴片电感 PA2467NLT

PA2467NLT概述

    High Frequency Wire Wound Transformers - EP13 Platforms - SMT

    产品简介


    本产品为高频率线绕变压器(High Frequency Wire Wound Transformers),适用于多种电源转换场景,主要应用于Forward和Flyback拓扑结构的电源电路中。该系列变压器设计用于表面贴装技术(SMT),具有出色的高频响应能力和较高的功率密度,广泛应用于通讯、工业控制、汽车电子及医疗设备等领域。

    技术参数


    本系列产品的关键电气特性如下:
    | 参数名称 | 参数值 |

    | 工作温度范围 | -40°C 到 +130°C |
    | 额定功率 | 最大60W |
    | 外形尺寸(最大) | 高度:12.7mm,脚印:17.7mm x 14.0mm |
    | 主电感 | 480µH ±10% (某些型号),其他型号从16.4µH到230.4µH |
    | 漏电感(短路) | 最大7.5µH |
    | 直流电阻(DCR) | 从3.87mΩ到96mΩ |
    | 绝缘耐压(Hi-Pot) | 1500Vrms 至 1650Vrms |
    | K1 因子 | 范围从599.0到3504.3 |
    具体型号的电气特性请参考下表:
    | 型号 | 主电感 | 漏电感(短路) | 直流电阻(DCR) | 输出功率(最大) |

    | PA1260NL | 126.7µH ±10% | 7.5µH MAX | 12mΩ MAX | 4W |
    | PA1367NL | 66.1µH ±10% | 1.0µH MAX | 82mΩ MAX | 11W |
    | PA1577NL | 230.4µH ±30% | 1.5µH MAX | 36mΩ MAX | 13.5W |
    | PA2086NL | 429.3µH ±28% | 0.5µH MAX | 6.75mΩ MAX | 13W |
    | PA2328NL | 100µH ±10% | 0.88µH MAX | 110mΩ MAX | 4.8A |

    产品特点和优势


    - 高效的高频响应:适合高频开关电源应用。
    - 高功率密度:体积小但功率大,尤其适用于空间受限的设计。
    - 优异的绝缘性能:绝缘耐压高达1650Vrms,确保高可靠性。
    - 多种封装选择:适用于不同设计需求,便于集成。

    应用案例和使用建议


    这些高频率线绕变压器已成功应用于多个场景中,例如:
    - 通讯设备:用于通讯模块的电源转换,要求高效稳定的电力供应。
    - 工业控制:适合作为工业自动化控制系统中的电源变换器。
    - 汽车电子:符合严格的车载环境标准,适用于电动汽车动力系统。
    使用建议:在选择具体型号时,应根据实际的输入电压、输出功率及工作频率来确定。同时,考虑到其漏电感和直流电阻,需要适当调整电路以获得最佳性能。

    兼容性和支持


    这些高频率线绕变压器具有良好的通用性,可兼容各种主流控制器和集成电路。厂家提供详尽的技术支持和售后服务,包括产品选型指导、应用技术支持和故障排除服务。

    常见问题与解决方案


    1. Q: 如何正确选择合适的型号?
    - A: 参考技术手册中的参数表,根据输入电压、输出功率及工作频率进行选择。
    2. Q: 发现漏电感异常增大,怎么办?
    - A: 检查是否有物理损伤或错误焊接,必要时联系厂商获取进一步支持。
    3. Q: 如何避免过热问题?
    - A: 确保适当的散热措施,并参考手册中的工作温度范围。

    总结和推荐


    本系列高频率线绕变压器凭借其卓越的性能指标和广泛的应用场景,成为高频电源转换领域的首选组件。无论是在通讯、工业还是汽车电子领域,其强大的功能和高可靠性使其成为许多设计的理想选择。对于寻求高性能电源解决方案的工程师们,我们强烈推荐考虑这些高频率线绕变压器。

PA2467NLT参数

参数
Q值 -
测试频率 -
电感值 37μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 -
长*宽*高 14mm*13.11mm*12.32mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PA2467NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
