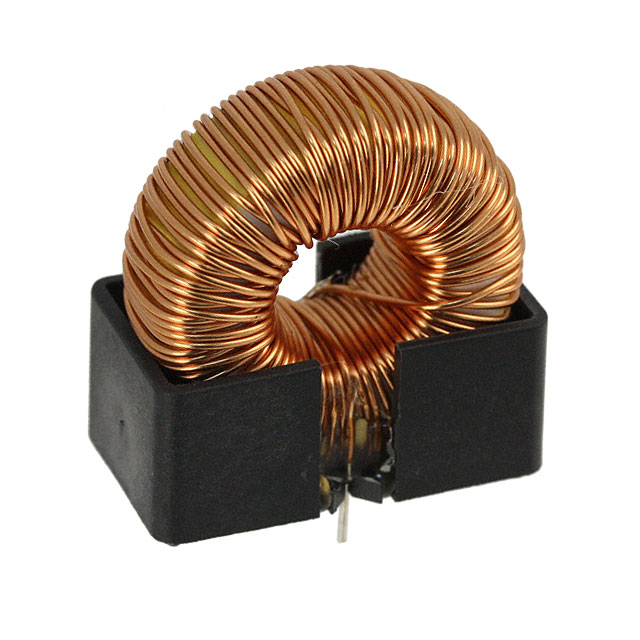

PE-53120NL

产品分类: 插件电感
厂牌: PULSE ELECTRONICS
产品描述: 950mA 1mH 240mΩ ±20% 垂直安装,通孔安装 33.02mm*17.78mm*35.56mm
供应商型号: FA-PE-53120NL
供应商: Avnet
标准整包数: 1
PULSE ELECTRONICS 插件电感 PE-53120NL

PE-53120NL概述

    电子元器件产品技术手册解析

    产品简介


    本文所讨论的产品是Pulse Electronics公司设计的电感器,专门用于National Semiconductor公司的50kHz Simple Switcher™系列。这些电感器广泛应用于各种需要高效电源转换的应用场景,如通信设备、计算机硬件和工业控制系统。

    技术参数


    这些电感器的关键技术参数如下:
    | 参数 | 值 |

    | 工作频率 | 50 kHz |
    | 典型电感量(µH) | 47~2200 |
    | 额定直流电流(A) | 0.42~5.0 |
    | 顶峰电感量(V-µSec) | 90 |
    | 空载电感量(µH ± 20%)| 38~1886 |
    | 直流电阻(Ω最大值) | 0.02~1.8 |
    | 包装风格 | KM-2.0 ~ KM-5.0 |
    | 引脚直径(mm) | 0.64 ~ 1.3 |
    注:
    - 典型电感量出现在额定直流电流(Idc)和顶峰电感量(ETop)时。
    - 空载电感量在无直流电流且Bop小于等于10高斯时进行测量。
    - 电感量随着直流电流的增加而减少,减小则增加。
    - 电感量随着Bop或ETop的增加而增加。

    产品特点和优势


    1. 高效性能:设计用于高效电源转换,确保输出电压稳定。
    2. 宽温度范围:在-40°C到+130°C的温度范围内均能正常工作。
    3. UL认证材料:基材符合UL 94V-0的阻燃要求,安全可靠。
    4. 品牌保证:经过National Semiconductor验证的性能,提供品质保障。

    应用案例和使用建议


    这些电感器适用于多种应用场合,如通信基站、服务器电源和汽车电子系统。例如,在通信基站中,这些电感器可以确保稳定的电源供应,从而提高系统的整体稳定性。建议在使用时根据具体应用场景选择合适的电感量和额定电流,并考虑温度变化对电感量的影响,以优化电路设计。

    兼容性和支持


    这些电感器专为National Semiconductor的LM2574/LM2575/LM2576系列芯片设计,与之具有良好的兼容性。Pulse Electronics公司提供了详细的技术支持,包括产品手册、设计指南和技术咨询服务。

    常见问题与解决方案


    1. 问题:电感量随温度变化较大
    - 解决方案:建议在设计时考虑温度变化对电感量的影响,适当调整其他电路参数以补偿这一变化。

    2. 问题:电感器过热
    - 解决方案:检查电路中的电流负载是否超过电感器的额定电流,必要时增加散热措施或选择更高额定电流的型号。
    3. 问题:电感器失效
    - 解决方案:确认电路接线正确,检查是否有短路或过压情况发生,及时更换故障电感器。

    总结和推荐


    总的来说,Pulse Electronics提供的这些电感器具备优良的性能和广泛的适用性。它们在高温环境下的稳定表现尤其值得称赞。然而,用户在选择时需注意电感量随温度变化的问题,建议与厂商联系以获取更详细的指导。对于需要高效电源转换的应用场合,强烈推荐使用这些电感器。

PE-53120NL参数

参数
电感值 1mH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 240mΩ
额定电流 950mA
Q值 -
测试频率 -
长*宽*高 33.02mm*17.78mm*35.56mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装,管装
