首页  >  产品百科  >  PA1005.050QNLT

PA1005.050QNLT

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 1:50 20A 500μH 50KHz~1MHz SMD 贴片安装 7.21mm*8.38mm*5.5mm
供应商型号: 2906503
供应商: element14
标准整包数: 1

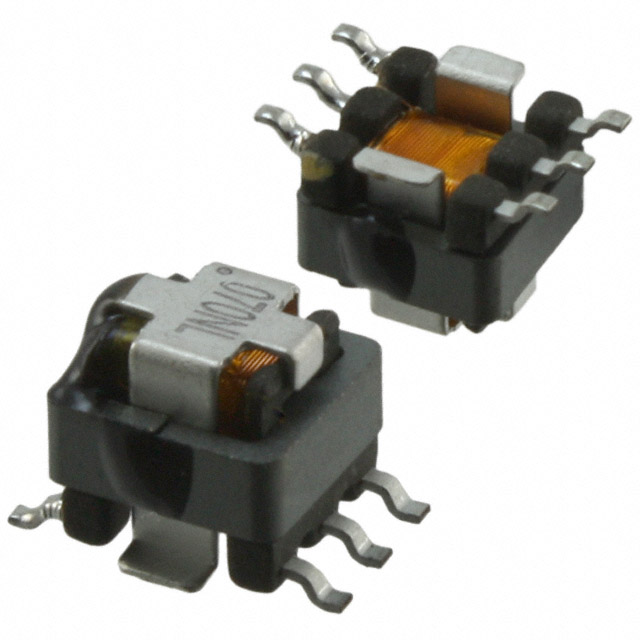

PULSE ELECTRONICS 电流互感器 PA1005.050QNLT

PA1005.050QNLT概述

    PA1005QNL 系列电流感测变压器技术手册

    产品简介


    PA1005QNL系列电流感测变压器是一款专为高可靠性应用设计的产品。它通过感应电流的变化来测量电流大小,具有高精度、高效能的特点。此系列变压器适用于多种应用领域,如电源管理、工业自动化、汽车电子以及通信设备等。其紧凑的设计使其特别适合于空间受限的应用场合。

    技术参数


    以下是PA1005QNL系列电流感测变压器的关键技术参数:
    | 参数 | 规格 |

    | 高度(最大) | 5.5 mm |
    | 脚位尺寸(最大) | 8.4 mm x 7.2 mm |
    | 电流额定值 | 最高达20A |
    | 工作频率范围 | 50 kHz 至 1 MHz |
    | 温度范围 | -40°C 至 +125°C |
    | 绕组匝数比 | 可选:1:20、1:30、1:40、1:50、1:60、1:70、1:100、1:125 |
    | 二次绕组电感(最小) | 0.08 mH 至 3.00 mH |
    | 直流电阻(最大) | 0.75 mΩ |
    | 初级耐压 | 550 Vrms 至 6500 Vrms |
    | 次级耐压 | 900 Vrms |

    产品特点和优势


    PA1005QNL系列电流感测变压器具有以下几个显著特点和优势:
    - 高精度和稳定性:在广泛的电流范围内保持高度准确的电流测量。
    - 宽泛的工作频率范围:能够在50 kHz至1 MHz的频率范围内稳定工作。
    - 优异的温度适应性:能够在极端环境下(-40°C至+125°C)正常工作。
    - 低直流电阻:确保高效率运行,减少能量损耗。
    - 符合RoHS标准:环保设计,无有害物质。
    - 可选的带卷包装:方便自动化生产线上的集成与处理。

    应用案例和使用建议


    PA1005QNL系列电流感测变压器广泛应用于各种电路中,例如开关电源、电机驱动器、逆变器等。以下是根据技术手册中的应用场景提出的一些使用建议:
    - 在高频应用中(>100 kHz),推荐使用具有较高频率特性的型号。
    - 在高温环境下使用时,需注意散热设计,以防止过热导致的性能下降。
    - 在选择匝数比时,根据所需电压变换的比例来决定合适的匝数比,以实现最佳的电流测量效果。

    兼容性和支持


    PA1005QNL系列电流感测变压器符合行业标准的带卷包装(EIA481规范),能够与多种自动化生产和装配设备兼容。制造商提供了详细的技术支持和维护服务,以确保产品在生命周期内的良好性能。

    常见问题与解决方案


    根据技术手册中的常见问题,以下是可能遇到的问题及其解决方法:
    1. 温度过高
    - 问题描述:在高负载条件下,组件温度上升超过规定范围。
    - 解决办法:增加散热措施,如外部冷却装置,或选择具有更高温度范围的型号。
    2. 电流测量不准确
    - 问题描述:在某些应用中,电流测量结果不稳定或偏差较大。
    - 解决办法:检查绕组匝数比是否匹配实际需求,确保安装环境符合工作要求。

    总结和推荐


    综上所述,PA1005QNL系列电流感测变压器以其高精度、高可靠性和宽泛的工作温度范围,在众多应用场合中展现出卓越的性能。其紧凑的设计和良好的兼容性使得它成为电源管理和工业控制领域的理想选择。强烈推荐该产品用于需要高精度电流测量的应用场景。
    如果您有任何进一步的技术咨询或购买需求,可通过提供的联系方式与制造商取得联系。

PA1005.050QNLT参数

参数
直流电阻(DCR) -
额定电流 20A
频率范围 50KHz~1MHz
电感值 500μH
匝数比 1:50
ET(伏特-时间) -
电流比 -
长*宽*高 7.21mm*8.38mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA1005.050QNLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA1005.050QNLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电流互感器 PULSE ELECTRONICS PA1005.050QNLT PA1005.050QNLT数据手册

PA1005.050QNLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.7998
50+ ¥ 9.95
100+ ¥ 9.37
250+ ¥ 9.3
500+ ¥ 9.23
900+ ¥ 7.43
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.79
直接购买
