PA1320.171NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 52A 40A 180nH 480μΩ ±20% 贴片安装 10.41mm*8mm*6.5mm
供应商型号: J-PULS-0017758
供应商: Chip1stop
标准整包数: 1

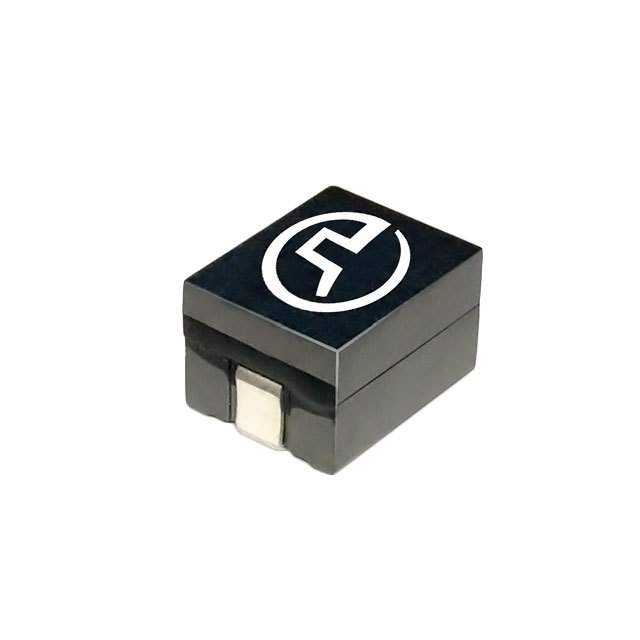

PULSE ELECTRONICS 贴片电感 PA1320.171NLT

PA1320.171NLT概述


    产品简介


    Pulse Electronics公司提供的SMT Power Inductors系列中的PA1320NL和PA1320ANL系列产品是一种用于高电流应用的功率磁珠。这些磁珠的主要功能是过滤和稳定电源线路中的电磁干扰(EMI),同时提供稳定的电感值以满足各种直流到直流转换器的需求。PA1320系列的产品特别适用于电源管理和通信设备等领域,为高密度电路板设计提供了理想的解决方案。

    技术参数


    - 产品型号:PA1320NL和PA1320ANL系列
    - 电感范围:120nH至310nH
    - 额定电流:最高可达75Apk
    - 饱和电流:根据不同型号,在25°C时为40A至65A,100°C时为30A至52A
    - 电阻:不同型号的电阻范围为0.47mΩ至0.52mΩ
    - 尺寸:最大高度为6.5mm,最大脚印为10.4mm x 8.0mm
    - 工作温度:-40°C至+130°C
    - 卤素含量:无卤素
    - 包装:可选带卷包装,可通过添加“T”后缀获得(如PA1320.121NL变为PA1320.121NLT)

    产品特点和优势


    PA1320系列磁珠具有以下特点和优势:
    1. 高电流承载能力:能够承受高达75Apk的电流,适用于大功率应用场景。
    2. 宽电感范围:提供多种电感值选择,适应不同设计需求。
    3. 低电阻:不同型号的电阻范围小,有助于减少功耗和提高效率。
    4. 无卤素材料:环保设计,符合行业标准要求。
    5. 兼容性强:通过更改后缀,可以调整电阻容差,满足不同的应用需求。

    应用案例和使用建议


    应用案例
    PA1320系列磁珠广泛应用于电源管理和通信设备中。例如,在某些需要高效率电源转换的应用场景中,它们被用来滤除EMI干扰并确保电源稳定性。这些磁珠的高电流承载能力和宽电感范围使其成为这些应用的理想选择。
    使用建议
    - 在高电流应用中,注意监测磁珠的工作温度,避免因核心损耗导致的温度上升。
    - 根据具体应用场景,选择合适的电感值和电阻容差。
    - 使用时确保良好的散热设计,以保持较低的温升。
    - 在高电压时间应用中,考虑额外的核心损耗可能需要电流降额,以限制组件温度的升高。

    兼容性和支持


    PA1320系列磁珠设计为与现有的标准电路板布局兼容。此外,可选的带卷包装选项使得大批量生产更加方便。对于技术咨询和支持,Pulse Electronics提供了全面的技术文档和客户支持服务。

    常见问题与解决方案


    1. 问题:磁珠在高电流应用中的温度上升过高。
    解决方案:根据温度曲线图,评估具体应用中的电流和温度需求,适当调整电流负载或使用更高级别的磁珠。
    2. 问题:需要更低的电阻值。
    解决方案:通过更改后缀从NL变为ANL,选择电阻容差更紧的产品,从而实现更低的电阻值。
    3. 问题:磁珠在使用过程中出现过热现象。
    解决方案:改善散热设计,确保气流畅通,减少局部热点。

    总结和推荐


    PA1320系列磁珠在高电流应用和高密度电路板设计中表现出色。其宽电感范围、高电流承载能力、低电阻和无卤素材料等特性使其在市场上具有很强的竞争力。对于需要高性能电源管理解决方案的设计者来说,PA1320系列磁珠是一个理想的选择。总体而言,强烈推荐这一系列产品用于需要高效能和稳定性的应用场景。

PA1320.171NLT参数

参数
容差 ±20%
直流电阻(DCR) 480μΩ
额定电流 40A
Q值 -
测试频率 -
电感值 180nH
饱和电流(LSAT) 52A
自谐振频率(SRF) -
长*宽*高 10.41mm*8mm*6.5mm
安装方式 贴片安装
零件状态 在售

PA1320.171NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA1320.171NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA1320.171NLT PA1320.171NLT数据手册

PA1320.171NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
