PH9496NLT

产品分类: 开关变压器
厂牌: PULSE ELECTRONICS
产品描述: 8V~18V 2.5KV 贴片安装 10.5mm*10.3mm*12.5mm
供应商型号: 2906592
供应商: 海外现货
标准整包数: 1

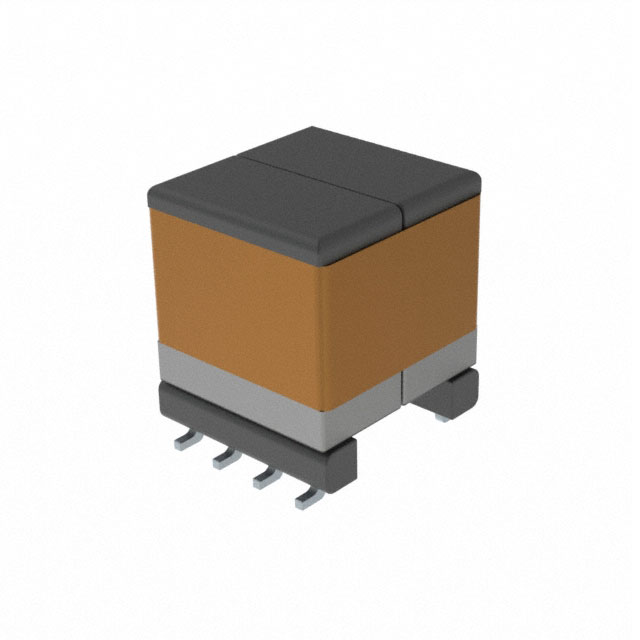

PULSE ELECTRONICS 开关变压器 PH9496NLT

PH9496NLT概述

    高隔离电源变压器技术手册

    1. 产品简介


    本产品为高隔离电源变压器,采用成型线圈平台设计,适用于表面贴装技术(SMT)。此变压器专为Broadcom的ACPL-32JT和ACPL-302J IGBT门驱动器而设计,能够提供紧凑且成本效益高的工业级解决方案。具体型号包括PH9363NL(基本绝缘,2.8mm爬电距离)、PH9496NL(基本绝缘,6.2mm爬电距离)和PH0416NL(加强绝缘,8.3mm爬电距离)。

    2. 技术参数


    以下为不同型号的电气规格及其相关参数,均在25°C下测量,操作温度范围为-40°C至+125°C:
    | 型号 | 初级电感量 (μH ±10%) | 次级电感量 (μH ±10%) | 次级最大直流电阻 (Ω) | 初级最大漏感 (μH) | 转比 | 隔离电压 (Vrms) |
    ||
    | PH9363NL | 60 | 240 | 0.60 | 3.0 | 1:2 | 2500/1 min |
    | PH9496NL | 52 | 332 | 0.22 | 1.2 | 1:2.53 | 2500/1 min |
    | PH0416NL | 43 | 172 | 1.2 | 2.0 | 1:2 | 5000/1 min |

    3. 产品特点和优势


    - 高隔离电压:最高可达5000Vrms,适合要求高度绝缘的应用。
    - 增强型绝缘:PH0416NL型号提供8.3mm的爬电距离,确保优异的安全性。
    - 兼容性强:专为Broadcom的IGBT门驱动器设计,兼容性强。
    - 成本效益:紧凑的设计降低了成本,同时保持高性能。

    4. 应用案例和使用建议


    这些变压器广泛应用于工业控制、自动化系统和通信设备中。例如,在电机控制应用中,它们可以提供稳定的IGBT驱动信号,从而提高系统的可靠性和效率。
    使用建议:
    - 确保连接符合电气规范,并检查是否有足够的散热措施。
    - 在应用过程中,注意隔离电压和电流限制,避免过载。

    5. 兼容性和支持


    该产品具有良好的兼容性,可与其他品牌的产品配合使用。厂商提供全球技术支持,包括美国、德国、中国、新加坡、台湾等地的技术服务。

    6. 常见问题与解决方案


    1. 问题:在使用过程中出现过热现象。
    - 解决方案:检查电路连接是否正确,增加散热装置以改善散热条件。

    2. 问题:初级和次级间存在过大的漏电感。
    - 解决方案:重新选择合适的型号,如PH9363NL相比PH9496NL和PH0416NL具有更低的漏电感。

    7. 总结和推荐


    综上所述,这款高隔离电源变压器以其出色的绝缘性能、紧凑的设计和广泛的应用领域脱颖而出。它不仅能够提供稳定的IGBT驱动信号,还能有效降低成本。因此,我强烈推荐使用这款产品,特别是对于需要高可靠性的工业应用来说。

PH9496NLT参数

参数
初级电压 8V~18V
次级电压 -
绝缘电压 2.5KV
频率范围 -
长*宽*高 10.5mm*10.3mm*12.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PH9496NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PH9496NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 开关变压器 PULSE ELECTRONICS PH9496NLT PH9496NLT数据手册

PH9496NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.5745
2+ ¥ 35.5745
3+ ¥ 31.9092
5+ ¥ 26.9504
10+ ¥ 26.9504
20+ ¥ 24.1475
50+ ¥ 24.1475
100+ ¥ 24.1475
库存: 283
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 71.14
