PG0926.282NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 20A 19A 2.8μH 2.9mΩ ±20% 贴片安装 13.4mm*13.4mm*8mm
供应商型号: N-PG0926.282NLT
供应商: 云汉优选
标准整包数: 300

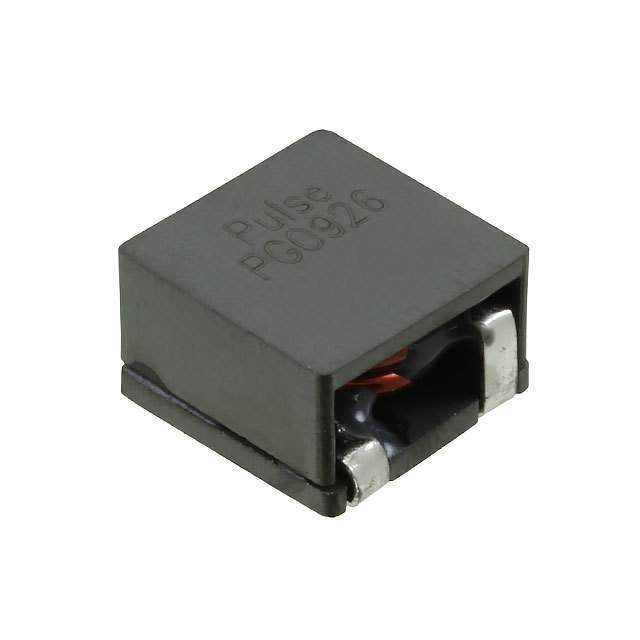

PULSE ELECTRONICS 贴片电感 PG0926.282NLT

PG0926.282NLT概述

    脉冲电子公司 SMT 功率电感器 圆线圈系列 PG0926NL

    产品简介


    SMT 功率电感器是一款适用于多种电子设备的高性能电感器,采用圆线圈设计,型号为 PG0926NL 系列。这些电感器具备高电流承载能力,广泛应用于电源管理、计算机、通信设备及工业自动化等领域。

    技术参数


    | 参数 | 描述 |

    | 电感范围 | 0.46 µH 至 22.0 µH |
    | 最大额定电流 | 50 A(峰值) |
    | 封装尺寸 | 13.4 mm x 13.4 mm |
    | 最大高度 | 8.0 mm |
    | 工作温度 | -40°C 至 130°C |
    | 额定电流(饱和电流) | 视型号而定,通常为 25°C 下的较低值 |
    | 额定电流(加热电流) | 视型号而定,通常为将温度升高约 40°C 所需的电流 |

    产品特点和优势


    1. 高电感值范围:能够满足不同应用的需求,从低至 0.46 µH 到高达 22.0 µH。
    2. 高电流承载能力:峰值电流可达 50 A,适合高功率应用。
    3. 小封装:最大封装尺寸仅为 13.4 mm x 13.4 mm,便于集成。
    4. 无热老化效应:长期使用不会出现电感衰减现象。
    5. 高温工作能力:可在 -40°C 至 130°C 的环境下稳定工作,适应严苛环境。

    应用案例和使用建议


    应用案例:
    - 电源管理系统:用于储能和滤波,确保稳定的输出电压。
    - 通信设备:用于高频电路中减少电磁干扰。
    - 计算机主板:作为去耦电容的一部分,提高系统稳定性。
    使用建议:
    1. 在选择型号时,需考虑工作环境的温度和所需的电感值。
    2. 使用过程中需注意温度监控,避免长时间过载。
    3. 如有特殊需求,建议与厂商联系,进行定制化解决方案讨论。

    兼容性和支持


    兼容性:
    - 该产品具有广泛的兼容性,可与市面上大多数 PCB 设计和焊盘图案兼容。
    支持:
    - 脉冲电子提供全面的技术支持和售后服务,确保用户在使用过程中遇到的问题能够得到及时解决。
    - 通过添加 "T" 后缀可以订购带包装的产品,符合行业标准 EIA481。

    常见问题与解决方案


    1. 问题:电感值随直流偏置电流变化较大。
    - 解决方案:参考数据手册中的典型电感值曲线,合理选择型号以满足应用需求。
    2. 问题:工作温度超出额定范围。
    - 解决方案:在使用时监测温度,确保工作环境符合规定的工作温度范围。
    3. 问题:封装材料的导电性可能导致额外损耗。
    - 解决方案:在使用过程中应注意避免直接放置在暴露的通孔上,如电压超过 24V 应及时与厂商沟通寻找替代方案。

    总结和推荐


    PG0926NL 系列 SMT 功率电感器凭借其出色的电感值范围、高电流承载能力和广泛的工作温度范围,在多个应用场景中表现出色。无论是高功率应用还是对温度敏感的应用场合,这款电感器都值得信赖。强烈推荐用于需要高性能电感器的项目中。

PG0926.282NLT参数

参数
电感值 2.8μH
饱和电流(LSAT) 20A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.9mΩ
额定电流 19A
Q值 -
测试频率 100KHz
长*宽*高 13.4mm*13.4mm*8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PG0926.282NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PG0926.282NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PG0926.282NLT PG0926.282NLT数据手册

PG0926.282NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
