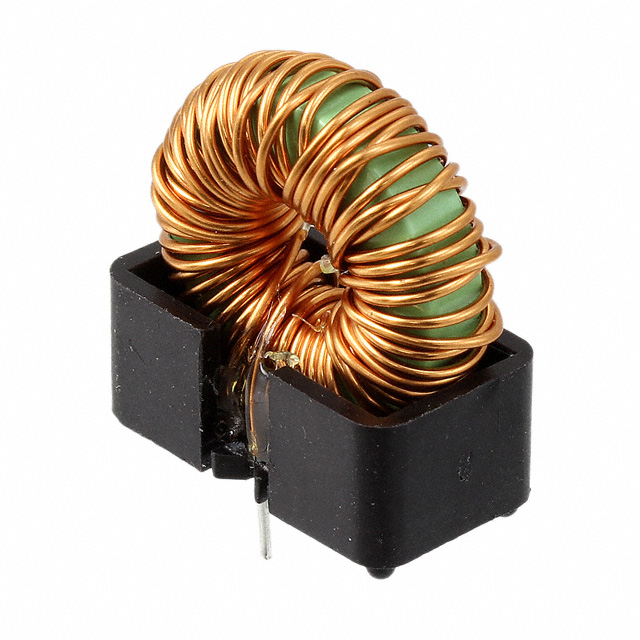

PE-54044NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 20KHz 3A 77μH 80mΩ ±20% 通孔安装 21.09mm*11.43mm*24.13mm
供应商型号: PE-54044NL
供应商: Master
标准整包数: 55
PULSE ELECTRONICS 贴片电感 PE-54044NL

PE-54044NL概述

    # 高质量电子元器件技术手册:SPM200747 (08/20)

    1. 产品简介


    SPM200747 (08/20) 是一款专为国家半导体公司(National Semiconductor)的150kHz Simple Switcher™设计的表面贴装型电感器(SMT Power Inductor)。这款电感器适用于各种电源管理应用,能够有效提升电路的稳定性和效率。

    2. 技术参数


    | 参数名称 | 规格 |

    | 封装类型 | 表面贴装(SMT)/通孔(TH) |
    | 主要电气规格(@25°C) | 工作温度范围:-40°C 至 +125°C |
    | 包装形式 | LP-25, LP-30, LP-37, LP-44, LCI-20, LCI-30, LCI-37, LCI-44, LCI-50, HCI-68 |
    | 最大额定电流(ADC) | 0.1A 至 75.9A |
    | 额定电感值(µH) | 9.9µH 至 323µH |
    | 最大ETOP(V-µSec) | 0.02 V-µSec 至 72.6 V-µSec |
    | DCR(直流电阻) | 0.1Ω 至 3.0Ω |
    注:
    - 电感值可能变化±20%。
    - ETop的额定值以150kHz为准,除非特别注明。
    - 温度升高会导致温度总和必须保持在规定的操作温度范围内。

    3. 产品特点和优势


    SPM200747 (08/20) 的主要特点如下:
    - 符合UL 94V-0阻燃要求:确保产品在严苛环境下的可靠性和安全性。
    - 广泛的工作温度范围:适用于极端温度条件下的应用。
    - 高电流承载能力:最大额定电流高达75.9A,适合各种功率应用。
    - 多种封装选择:提供SMT和TH两种版本,适用于不同设计需求。
    - 简单易用:配合National Semiconductor的Simple Switcher™使用,提供出色的开关电源转换性能。
    这些特点使该产品在市场上具有较强的竞争力,特别是在需要高可靠性、高效率的电源管理应用中。

    4. 应用案例和使用建议


    应用案例
    SPM200747 (08/20) 广泛应用于以下领域:
    - 通信设备:如路由器、交换机等。
    - 工业自动化:用于各类控制板和电源管理系统。
    - 汽车电子:提供稳定的电力供应。
    - 医疗设备:确保高精度仪器的稳定运行。
    使用建议
    1. 环境适应性:确保安装位置满足规定的温度范围和散热条件。
    2. 电路设计:合理安排电感器与其他元器件之间的距离,避免电磁干扰。
    3. 兼容性测试:进行兼容性测试以确保与特定控制器芯片的完美匹配。

    5. 兼容性和支持


    SPM200747 (08/20) 与国家半导体公司的Simple Switcher™系列控制器芯片高度兼容。脉冲电子(Pulse Electronics)作为制造商提供了完善的技术支持和售后服务,确保用户在使用过程中能够获得必要的帮助和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查电路设计是否合理,确保良好的散热条件。 |
    | 电流不稳 | 确认电路连接正确,避免虚焊或断路现象。 |
    | 电感值变化 | 重新测量电感值,确保符合规格要求。 |

    7. 总结和推荐


    SPM200747 (08/20) 在各项技术指标上表现优异,特别是在高电流应用中展现出色的稳定性和可靠性。其广泛的适用范围和高兼容性使其成为电源管理和控制系统中的优选组件。
    综上所述,强烈推荐使用 SPM200747 (08/20) 电感器,特别是在需要高可靠性和高效能的应用场景中。

PE-54044NL参数

参数
Q值 -
测试频率 20KHz
电感值 77μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 80mΩ
额定电流 3A
长*宽*高 21.09mm*11.43mm*24.13mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘
