首页  >  产品百科  >  PB0027NL

PB0027NL

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 200:1 35A 22.4mH 50KHz~500KHz 贴片安装 15mm*19.91mm*10mm
供应商型号: N-PB0027NL
供应商: 云汉优选
标准整包数: 1

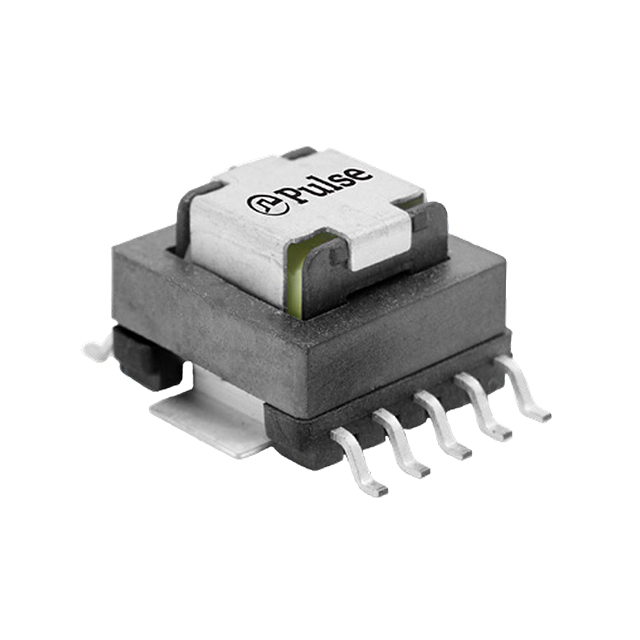

PULSE ELECTRONICS 电流互感器 PB0027NL

PB0027NL概述

    SMT Current Sense Transformers PB002XNL Series

    产品简介


    本产品是Pulse Electronics公司的SMT Current Sense Transformers(表面贴装型电流传感变压器)系列产品之一,型号为PB002XNL。该产品主要用于精密电流测量和信号隔离,适用于各种高要求的应用领域,如工业控制、汽车电子、通信设备和电源管理等。通过精确测量电流,这些变压器帮助系统监控和保护电路的安全运行。

    技术参数


    - 型号与匝数比:
    - PB0025NL: 50:1
    - PB0026NL: 100:1
    - PB0027NL: 200:1

    - 次级电感(最小值):
    - PB0025NL: 1.4 mH
    - PB0026NL: 5.6 mH
    - PB0027NL: 22.4 mH

    - 直流电阻(最大值):
    - PB0025NL: 0.42 Ω
    - PB0026NL: 0.42 Ω
    - PB0027NL: 0.42 Ω

    - 耐压测试电压(VRMS):
    - 初级: 700 V
    - 次级: 500 V

    - 最大温度范围:
    - 工作温度范围:-40°C 至 +130°C
    - 最大温度升幅:+40°C(无气流情况下)

    - 峰值磁通密度限制:
    - 不得超过2000 Gauss

    - 封装尺寸:
    - 尺寸:19.9 mm x 15.0 mm
    - 高度:10 mm

    - 频率范围:
    - 50 kHz 至 500 kHz
    - 重量:
    - 约4.7克

    产品特点和优势


    - 高精度测量: 高精度电流测量确保系统能够实时监控电流状态。
    - 宽温域操作: 能够在极端环境下可靠工作。
    - 高性能磁芯材料: 磁芯材料的高性能确保低损耗和高效率。
    - 兼容RoHS标准: 环保设计符合国际标准。

    应用案例和使用建议


    - 工业控制: 在工业控制系统中,这些变压器可以用于监测电机、变频器等设备的电流,确保系统的稳定运行。
    - 汽车电子: 在汽车电子应用中,可用于监测电池组和电动机的电流,以保证安全驾驶。
    - 通信设备: 在通信设备中,可以用于监控电源模块的工作状态,确保系统的可靠性。
    使用建议:
    - 在进行电流测量时,要特别注意峰值磁通密度的计算,确保不超过2000 Gauss。
    - 推荐使用较大的电压参考值(VREF)和较小的频率(Freq),以减少测量误差。

    兼容性和支持


    - 兼容性: 可与其他标准SMT组件兼容,易于集成到现有电路板中。
    - 支持与维护: Pulse Electronics提供全面的技术支持和售后服务,包括定制化解决方案和技术咨询。

    常见问题与解决方案


    - 问题: 如何正确计算终止电阻?
    - 解决方案: 使用公式 \( RT (\Omega) = \frac{V{REF} \times N}{I{PEAK\PRIMARY}} \) 进行计算。

    - 问题: 为什么需要保持峰值磁通密度低于2000 Gauss?
    - 解决方案: 保持峰值磁通密度低于2000 Gauss是为了避免饱和,确保传感器的线性响应。

    - 问题: 产品是否有RoHS合规版本?
    - 解决方案: 型号后缀带有“NL”的产品为RoHS合规版本,具体可参阅产品手册确认。

    总结和推荐


    PB002XNL系列SMT Current Sense Transformers具备高精度、宽温域操作和高性能等特点,在工业、汽车和通信等领域具有广泛的适用性。其易用性和良好的技术支持使其成为当前市场上非常有竞争力的产品。强烈推荐使用此产品以提升系统性能和可靠性。

PB0027NL参数

参数
直流电阻(DCR) -
额定电流 35A
频率范围 50KHz~500KHz
电感值 22.4mH
匝数比 200:1
ET(伏特-时间) -
电流比 -
长*宽*高 15mm*19.91mm*10mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PB0027NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PB0027NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电流互感器 PULSE ELECTRONICS PB0027NL PB0027NL数据手册

PB0027NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
57+ $ 1.9822 ¥ 17.6911
200+ $ 1.6583 ¥ 14.8004
350+ $ 1.5606 ¥ 13.9284
750+ $ 1.479 ¥ 13.2001
980+ $ 1.4484 ¥ 12.927
库存: 70
起订量: 57 增量: 1
交货地:
最小起订量为:57
合计: ¥ 1008.39
