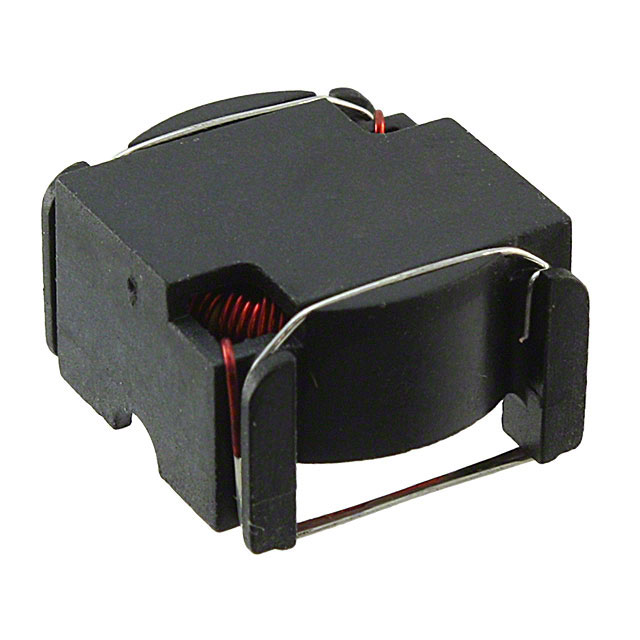

PE-53829SNLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1.26A 112μH 300mΩ ±20% LCI-44 标准安装,贴片安装 15.75mm*15.24mm*9.91mm
供应商型号: UA-PE-53829SNLT
供应商: 海外现货
标准整包数: 200
PULSE ELECTRONICS 贴片电感 PE-53829SNLT

PE-53829SNLT概述

    SPM200747 (08/20) Toroid SMT Power Inductor 技术手册

    1. 产品简介


    SPM200747 (08/20) Toroid SMT Power Inductor 是一种专为 National Semiconductor 的 150kHz Simple Switcher™ 设计的电感器。这款产品适用于表面贴装(SMT)和通孔(Through-Hole)安装方式,具有UL 94V-0标准的阻燃材料基底,确保了高安全性。它主要用于各种电源转换应用,特别是在需要高效能、高可靠性的场合。

    2. 技术参数


    | Pulse THT Part Number | Pulse SMT Part Number | National Part Number | 转比 | 额定直流电阻 (Ω) | 包装封装 | 额定电感 (µH) | 额定电流 (ADC) | 最大 ETOP (V-µSec) |
    |
    | PE-53801NL | PE-53801SNL | LM259X-L1 | 259 | 0.13 | LP-25 | 23.1 | 3.4 | - |
    | PE-53802NL | PE-53802SNL | LM259X-L2 | 178 | 0.16 | LP-25 | 16.5 | 2.8 | - |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 高效能:专为150kHz Simple Switcher™设计,保证高效的电源转换性能。
    - 高可靠性:通过了严格的测试并获得National Semiconductor的推荐,UL 94V-0阻燃材料基底确保了高安全性和稳定性。
    - 多型号选择:提供多种不同封装和参数的型号,以适应不同的应用需求。
    - 环境适应性强:可在-40°C到+125°C的宽温度范围内稳定工作。

    4. 应用案例和使用建议


    应用案例:
    - 在各类电源模块中作为储能电感,提高转换效率。
    - 在通信设备和工业自动化系统中作为滤波电感,减少电磁干扰。
    使用建议:
    - 确保在焊接过程中温度不超过额定值,避免热损坏。
    - 使用前检查引脚直径是否符合实际应用要求。
    - 注意不同型号之间的电感和电流参数差异,选择合适的型号。

    5. 兼容性和支持


    - 本产品具有良好的兼容性,可以轻松集成到现有的电路设计中。
    - Pulse Electronics 提供了详细的资料和支持,包括电气特性和机械规格的详细文档。
    - 如需RoHS合规版本,请联系Pulse Electronics 获取。

    6. 常见问题与解决方案


    1. 问题:电感器在高温下出现异常发热。
    解决方案:确认电路设计是否合理,确保散热良好;检查是否有过载情况,调整负载电流。

    2. 问题:焊接后电感器引脚断裂。
    解决方案:确保焊接温度控制得当,不要超过额定温度范围;使用适当的焊接工艺,如回流焊。

    7. 总结和推荐


    总结:
    - 高效能:专为150kHz Simple Switcher™设计,保证高效的电源转换性能。
    - 高可靠性:通过了严格的测试并获得National Semiconductor的推荐,UL 94V-0阻燃材料基底确保了高安全性和稳定性。
    - 环境适应性强:可在-40°C到+125°C的宽温度范围内稳定工作。
    推荐:
    这款SPM200747 (08/20) Toroid SMT Power Inductor非常适合用于需要高效能和高可靠性的应用场景。无论是电源模块还是通信设备,它都能表现出色。强烈推荐使用此产品来提升系统的整体性能和可靠性。

PE-53829SNLT参数

参数
容差 ±20%
直流电阻(DCR) 300mΩ
额定电流 1.26A
Q值 -
测试频率 -
电感值 112μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 15.75mm*15.24mm*9.91mm
通用封装 LCI-44
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PE-53829SNLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
