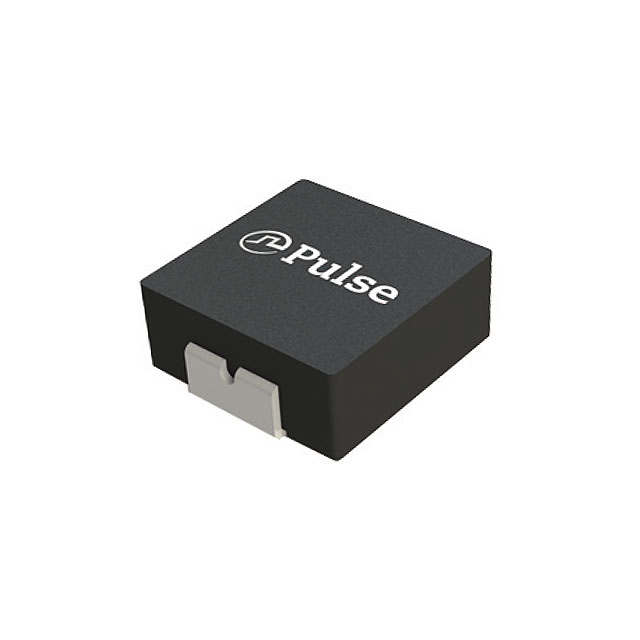

PA4341.252NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 13A 7A 2.5μH 22mΩ ±20% 标准安装,贴片安装 7.6mm*6.9mm*3mm
供应商型号: F-PA4341.252NLT
供应商: 海外现货
标准整包数: 1000
PULSE ELECTRONICS 贴片电感 PA4341.252NLT

PA4341.252NLT概述

    # 高性能SMT功率电感:PA4341.XXXNLT & PM4341.XXXNLT

    产品简介


    PA4341.XXXNLT 和 PM4341.XXXNLT 系列是表面贴装(SMT)功率电感器,属于高电流模压功率电感器,适用于多种电子应用领域。它们的设计重点在于提供高电流承载能力、低直流电阻(DCR)和高效率,同时具备屏蔽结构和紧凑设计,使其成为电源模块、DC-DC 转换器和电池管理系统的理想选择。此外,PA4341 系列通过严格的电气和机械测试,确保其性能和可靠性。

    技术参数


    以下是 PA4341.XXXNLT 和 PM4341.XXXNLT 的关键技术参数:
    | 型号 | 感值(μH) | 标称电流(A) | 饱和电流(A) | 尺寸(mm) |

    | PA4341.101NLT | 0.10 | 32.5 | 60 | 7.6×6.9×3.0 |
    | PA4341.181NLT | 0.18 | 25 | 43 | 7.6×6.9×3.0 |
    | PA4341.241NLT | 0.24 | 22 | 39 | 7.6×6.9×3.0 |
    | PA4341.471NLT | 0.47 | 17.5 | 26 | 7.6×6.9×3.0 |
    | PA4341.681NLT | 0.68 | 15.5 | 25 | 7.6×6.9×3.0 |
    其他关键特性
    - 工作温度范围:-55°C 至 +125°C
    - 隔离电压:高达 200Vdc
    - 尺寸:7.6mm × 6.9mm × 3.0mm(最大)
    - 阻抗特性优良,能够有效降低电磁干扰(EMI)

    产品特点和优势


    1. 高电流承载能力:标称电流最高可达 32.5A,适合大功率应用。
    2. 低直流电阻(DCR):显著降低能耗,提高系统效率。
    3. 屏蔽结构:有效减少漏磁通,降低电磁干扰。
    4. 紧凑设计:适合空间受限的应用场景。
    5. 高可靠性:满足商业和汽车级标准,确保长期稳定性。

    应用案例和使用建议


    应用案例
    PA4341.XXXNLT 和 PM4341.XXXNLT 广泛应用于以下领域:
    - 通信设备中的电源模块
    - 工业控制设备中的 DC-DC 转换器
    - 汽车电子系统的电池管理系统
    使用建议
    - 在选择电感时,根据具体应用场景的电流需求和感值要求选择合适的型号。
    - 确保电路设计中考虑散热措施,避免过热现象。
    - 在系统集成过程中,注意与 PCB 板的设计匹配,保证良好的导电性能和机械稳定性。

    兼容性和支持


    - 兼容性:PA4341 系列电感可与其他主流电子元件无缝集成,适用于各种板载模块。
    - 技术支持:Pulse Electronics 提供全面的技术支持和售后服务,包括样品请求、产品定制和技术咨询。

    常见问题与解决方案


    1. 问题:电感温升过高
    - 解决方案:优化 PCB 布局,增加散热通道;使用更高额定电流的电感型号。
    2. 问题:EMI 较强
    - 解决方案:检查电感安装位置,确保屏蔽结构有效;调整滤波电路设计。
    3. 问题:电感饱和
    - 解决方案:选择更高饱和电流的型号;调整电流负载至安全范围。

    总结和推荐


    PA4341.XXXNLT 和 PM4341.XXXNLT 是高性能 SMT 功率电感器的杰出代表,具有高电流承载能力、低损耗和高效率的特点。这些特性使其非常适合于高要求的工业和汽车应用。总体而言,强烈推荐此系列产品用于需要高效、稳定电源解决方案的场合。
    如需进一步了解或购买,请联系 Pulse Electronics 客服团队以获取详细资料和支持服务。

PA4341.252NLT参数

参数
饱和电流(LSAT) 13A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 22mΩ
额定电流 7A
Q值 -
测试频率 100KHz
电感值 2.5μH
长*宽*高 7.6mm*6.9mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
