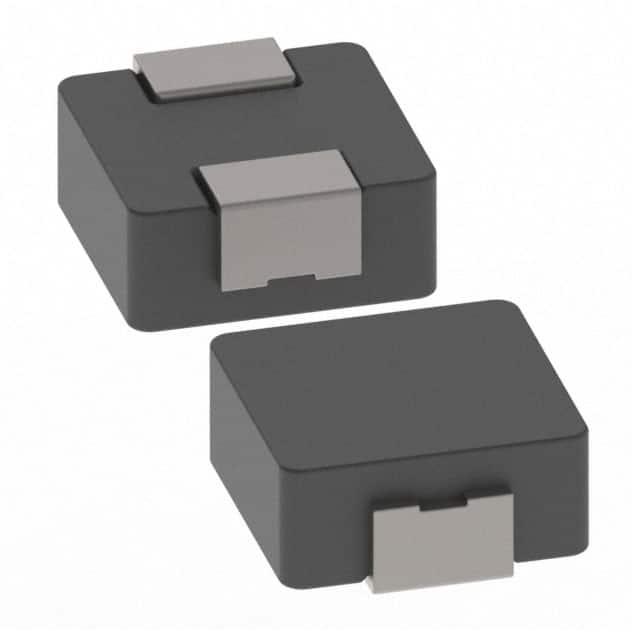

PA4341.223ANLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 3A 2.5A 22μH 190mΩ ±20% 标准安装,贴片安装 7.1mm*6.6mm*3mm
供应商型号: N-PA4341.223ANLT
供应商: 云汉优选
标准整包数: 1000
PULSE ELECTRONICS 贴片电感 PA4341.223ANLT

PA4341.223ANLT概述

    # 高效SMT功率电感器PA4341.XXXANLT系列技术手册

    产品简介


    PA4341.XXXANLT系列是专为高电流需求设计的表面贴装型(SMT)功率电感器。这些电感器具有紧凑的屏蔽结构和高电流承载能力,适用于电源管理、服务器、通信设备以及其他需要高效率和低损耗的应用领域。

    技术参数


    - 尺寸:高度最大为3.0mm,底座面积最大为7.4mm x 6.8mm
    - 电感范围:0.15μH至22.0μH
    - 额定电流:最高可达25.0A
    - 直流电阻(DCR):根据具体型号,范围在1.7mΩ至150mΩ之间
    - 饱和电流:根据不同型号,范围在13.5A至36A之间
    - 自谐振频率(SRF):最低为22MHz,最高为336.4MHz
    - 工作温度:-55°C至+155°C
    - 隔离电压:终端和芯体之间的隔离电压高达200Vdc

    产品特点和优势


    - 高电流承载能力:该系列电感器可承载高达25.0A的电流,适合大电流应用场合。
    - 低DCR:由于电感器设计采用先进的材料和技术,使得DCR较低,从而提高了能效。
    - 屏蔽结构和紧凑设计:采用屏蔽结构可以显著减少电磁干扰,紧凑的设计使其占用空间小,便于集成到各种电子设备中。
    - 低噪声和泄漏磁场:相比传统电感器,该系列电感器具备更小的声噪和泄漏磁场,提供了更好的电磁兼容性。
    - 出色的热稳定性:能够在广泛的温度范围内保持稳定的电气性能。

    应用案例和使用建议


    应用案例
    PA4341.XXXANLT系列电感器在多种应用中表现出色,如电源模块、逆变器、DC-DC转换器以及电池管理系统。例如,在电源模块中,它能够有效过滤输入电流的纹波,提升系统整体性能。
    使用建议
    1. 选择合适的电感值:根据具体电路的要求,合理选择不同电感值的产品。例如,对于高频应用,应选择较小电感值的产品以减少损耗。
    2. 考虑散热设计:虽然该电感器具备优良的热稳定性,但良好的PCB布局和散热设计仍是必要的。确保电路板有足够的空间进行空气流通,以防止过热。
    3. 正确放置和焊接:按照建议的焊盘布局进行安装,确保焊接质量,避免因焊接不良导致电感器失效。

    兼容性和支持


    - 兼容性:该系列电感器与市场上主流的SMT组装设备和工艺高度兼容,易于集成到现有电路板设计中。
    - 技术支持:Pulse Electronics提供详尽的技术文档和应用指南,并设有专门的技术支持团队,可在客户遇到问题时提供帮助。

    常见问题与解决方案


    - Q:如何测量电感器的饱和电流?
    - A:按照手册中所述方法,在规定的环境条件下,通过短脉冲测试来确定电感器的饱和电流。

    - Q:电感器的工作温度范围是多少?
    - A:电感器能在-55°C至+155°C的宽广温度范围内正常工作。

    - Q:如果电感器出现过热现象怎么办?
    - A:首先检查电路板的布局和散热情况,确保电感器周围有足够的散热空间。若仍存在问题,可能需要更换电感器,建议联系技术支持获取进一步的帮助。

    总结和推荐


    PA4341.XXXANLT系列电感器以其出色的电气性能和稳定性,在众多高电流应用场合中表现优异。其独特的设计使其成为电源管理和高频应用的理想选择。如果您正在寻找一款高效、可靠的SMT功率电感器,PA4341.XXXANLT系列无疑是一个非常值得考虑的产品。强烈推荐使用该系列产品,特别是在需要高性能和可靠性的应用场景中。

PA4341.223ANLT参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 190mΩ
额定电流 2.5A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 3A
长*宽*高 7.1mm*6.6mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
