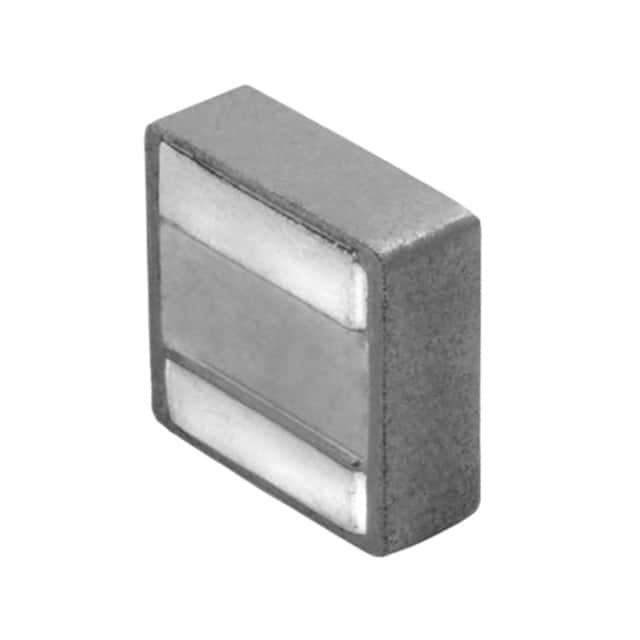

PM2201.721NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 12A 10.5A 720nH 11.6mΩ ±20% 标准安装,贴片安装 4.1mm*4.1mm*2.1mm
供应商型号: N-PM2201.721NLT
供应商: 云汉优选
标准整包数: 3000
PULSE ELECTRONICS 贴片电感 PM2201.721NLT

PM2201.721NLT概述

    # 高电流复合电感器:PA5001.XXXNLT 和 PM2201.XXXNLT

    产品简介


    高电流复合电感器(PA5001.XXXNLT 和 PM2201.XXXNLT)是专为需要高电流承载能力、低直流电阻和高效能的应用而设计的表面贴装型电感器。这两种电感器广泛应用于电源管理、通信设备、工业自动化以及汽车电子等领域。PA5001 系列适用于商业应用,而 PM2201 系列则通过了 AEC-Q200 和 IATF16949 认证,适合于汽车应用。

    技术参数


    - 封装尺寸:高度 ≤ 2.1mm,最大占地面积 4.3mm × 4.3mm
    - 电流承载能力:最高可达 38Apk
    - 电感范围:0.10μH 至 1.8μH
    - 电气规格:参见下表
    - 温度范围:
    - 商业级:-40°C 至 125°C
    - 汽车型:-55°C 至 155°C
    电气规格表
    | 型号 | 电感量 (uH) | 最大电流 (A) | 直流电阻 (mΩ) | 饱和电流 (A) | 核心损耗因子 (K Factor) |
    |
    | PA5001.101NLT | 0.10 | 18 | 2.2 | 38 | 947.4 |
    | PA5001.221NLT | 0.22 | 16.8 | 4.1 | 19.5 | 602.9 |
    | PA5001.361NLT | 0.36 | 14.5 | 5.6 | 17 | 442.1 |
    | PA5001.401NLT | 0.40 | 14 | 6.9 | 15.5 | 442.1 |
    | PA5001.471NLT | 0.47 | 12.5 | 7.8 | 14.5 | - |
    | PA5001.561NLT | 0.56 | 12 | 8.4 | 14 | 349 |
    | PA5001.601NLT | 0.60 | 11.7 | 8.6 | 13.7 | - |
    | PA5001.721NLT | 0.72 | 10.5 | 10.4 | 12 | 288.3 |
    | PA5001.102NLT | 1.00 | 9.6 | 13.3 | 9.6 | 245.6 |
    | PA5001.122NLT | 1.20 | 9 | 16.2 | 9 | 213.9 |
    | PA5001.152NLT | 1.50 | 7.6 | 21.0 | 8 | 189.5 |
    | PA5001.182NLT | 1.80 | 7 | 25.0 | 7.5 | 170 |
    | PA5001.222NLT | 2.20 | 5.6 | 35.2 | 6.5 | - |

    产品特点和优势


    - 高可靠性:在严苛环境下仍保持稳定的性能。
    - 低噪声:降低电磁干扰,减少噪音,提升整体系统稳定性。
    - 高效率:优化的能量传输和转换能力。
    - 汽车认证:PM2201 系列通过了严格的汽车标准认证,适合在汽车电子中使用。

    应用案例和使用建议


    - 电源管理:适用于各种电压调节模块(VRM),提供稳定的电流输出。
    - 通信设备:适合无线基站、路由器等高频设备。
    - 工业自动化:用于伺服电机驱动和开关电源。
    使用建议:
    - 在安装时确保 PCB 布局合理,以最大化散热效果。
    - 选择合适的电感值和电流等级,以避免过热。
    - 在极端环境中测试产品,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:该产品可与多种主流电子设备和电路板相兼容。
    - 支持:Pulse Electronics 提供全方位的技术支持和售后服务,包括样品供应、技术咨询和现场支持。

    常见问题与解决方案


    - 问题 1:温度过高导致过早损坏。
    - 解决方案:增加散热措施,如增大散热片或改善 PCB 设计。
    - 问题 2:电流波动影响性能。
    - 解决方案:检查电路设计并调整电感值或外部元件参数。
    - 问题 3:噪声干扰严重。
    - 解决方案:使用屏蔽线缆或优化 PCB 布局,减少电磁干扰。

    总结和推荐


    高电流复合电感器 PA5001.XXXNLT 和 PM2201.XXXNLT 在高电流、低噪声和高可靠性方面表现出色。其广泛的电流和电感值范围使其适用于多种应用场景。总体而言,该产品具有卓越的性能和市场竞争力,特别适合需要高性能电感器的应用场合。因此,强烈推荐使用这些产品。
    如果您对我们的产品有任何疑问,欢迎随时联系 Pulse Electronics 获取更多技术支持和样品信息。

PM2201.721NLT参数

参数
测试频率 100KHz
电感值 720nH
饱和电流(LSAT) 12A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 11.6mΩ
额定电流 10.5A
Q值 -
长*宽*高 4.1mm*4.1mm*2.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PM2201.721NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
