H1270NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS

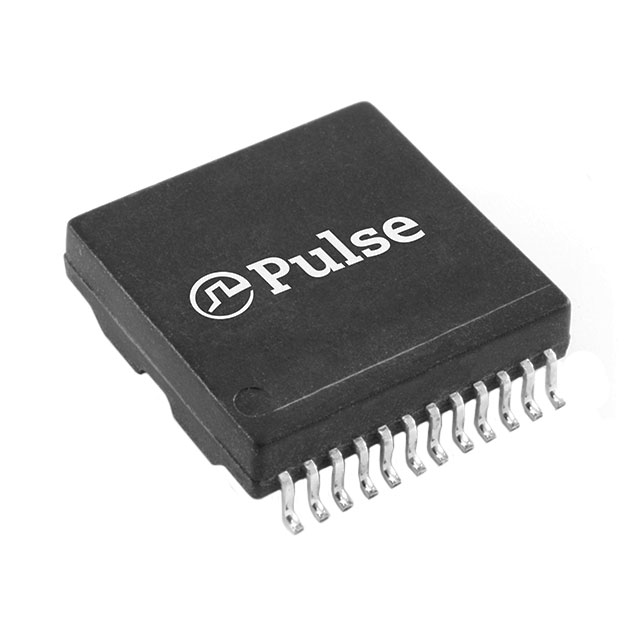

产品描述: 1CT:1CT LAN 贴片安装 13.08mm*12.7mm*3.93mm
供应商型号: SSS-H1270NL
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 H1270NL

H1270NL概述


    产品简介


    H1XXXNL 系列变压器模块 是一种适用于10/100BASE-TX双端口以太网应用的电子元器件。这些模块设计用于与需要1:1传输和接收绕组比的收发器一起使用。它们主要用于网络设备如交换机、路由器和其他以太网通信设备中。此外,部分型号还具备AutoMDIX(自动介质独立接口检测)能力,增强了其灵活性和适用范围。

    技术参数


    | 参数 | 规格 |

    | 插入损耗 | -0.5至-1.2 dB |
    | 回波损耗 | -21至-16 dB |
    | 串扰 | -17至-14 dB |
    | 差分到共模抑制 | -65至-45 dB |
    | 温度范围 | -40°C 至 +85°C |
    | RoHS标准 | 245°C |
    具体型号的详细参数如下:
    - H1027NL2d: 插入损耗为-0.5 dB,回波损耗为-21 dB,串扰为-17 dB,差分到共模抑制为-53 dB。
    - H1028NL2d: 插入损耗为-0.5 dB,回波损耗为-21 dB,串扰为-17 dB,差分到共模抑制为-45 dB。
    - H1049NL2d: 插入损耗为-0.5 dB,回波损耗为-21 dB,串扰为-17 dB,差分到共模抑制为-45 dB。
    - H1200NL2d: 插入损耗为-1.0 dB,回波损耗为-16 dB,串扰为-14 dB,差分到共模抑制为-37 dB。
    - H1174NL2a: 插入损耗为-1.2 dB,回波损耗为-18 dB,串扰为-16 dB,差分到共模抑制为-45 dB。
    - H1244NL2a, 4: 插入损耗为-1.2 dB,回波损耗为-18 dB,串扰为-16 dB,差分到共模抑制为-45 dB。
    - H1270NL2a, 4: 插入损耗为-1.2 dB,回波损耗为-18 dB,串扰为-16 dB,差分到共模抑制为-45 dB。
    - HX1294NL2a, 3, 4: 插入损耗为-1.2 dB,回波损耗为-16 dB,串扰为-14 dB,差分到共模抑制为-30 dB。

    产品特点和优势


    - 高可靠性:符合IEEE 802.3标准,并通过1500 Vrms的输入输出击穿测试。
    - 兼容性:支持1:1传输和接收绕组比,部分型号具备AutoMDIX能力,可以灵活应用于不同类型的以太网设备。
    - 稳定性:能在宽泛的温度范围内(-40°C 至 +85°C)正常工作。
    - 高效能:优秀的插入损耗、回波损耗和串扰控制,确保信号传输的稳定性和质量。

    应用案例和使用建议


    这些变压器模块常用于各种网络设备,例如:
    - 交换机:提供稳定的信号传输,保证数据交换的可靠性。
    - 路由器:确保数据包能够高效地转发,减少延迟和丢包现象。
    - 其他以太网通信设备:适用于需要高可靠性的网络环境。
    使用建议:
    - 考虑环境条件:由于这些模块可以在极端环境下工作,因此在选择时需考虑到实际安装位置的温度和湿度条件。
    - 关注型号选择:根据不同的应用需求选择具有AutoMDIX能力或其他特性的型号。

    兼容性和支持


    - 兼容性:这些模块与大多数主流的10/100BASE-TX收发器兼容,可以在多种设备上灵活应用。
    - 厂商支持:Pulse Engineering公司提供了全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。

    常见问题与解决方案


    - Q1: 模块无法正常工作
    - A1: 检查连接线缆是否正确插入,确保所有端口连接良好。检查设备的电源和电压设置。

    - Q2: 信号质量不佳
    - A2: 检查信号路径上的干扰源,确认所有连接点的阻抗匹配。可能需要调整设备的配置参数。

    总结和推荐


    H1XXXNL 系列变压器模块 在技术参数和性能方面表现优异,尤其在信号传输的稳定性、可靠性和效率方面表现出色。这些产品广泛适用于各种网络设备,具有很强的市场竞争力。因此,我们强烈推荐这一系列的产品,特别是在对网络设备要求较高的环境中使用。

H1270NL参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 -
变压器类型 LAN
长*宽*高 13.08mm*12.7mm*3.93mm
安装方式 贴片安装
零件状态 停产
包装方式 管装
