首页  >  产品百科  >  J0026D21NL

J0026D21NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Cat 5/Cat 6
供应商型号: N-J0026D21NL
供应商: 云汉优选
标准整包数: 1

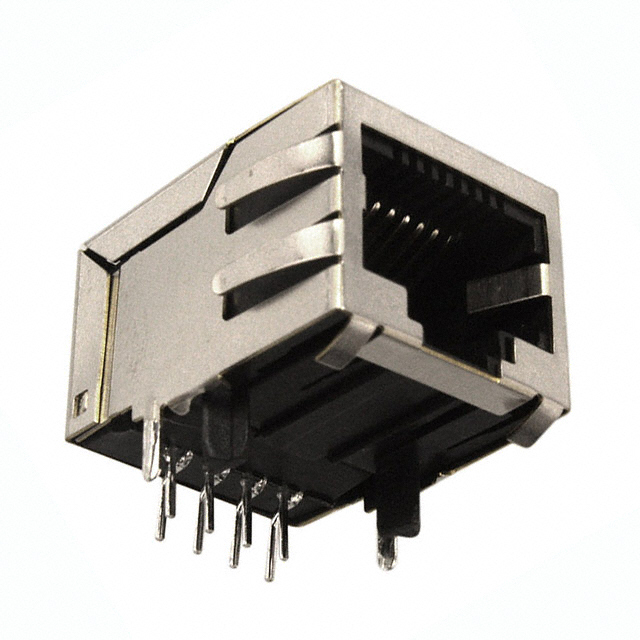

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0026D21NL

J0026D21NL概述

    PulseJack™ 1x1 Tab-DOWN RJ45 技术手册

    产品简介


    PulseJack™ 是一款专为100 Base-TX(Fast Ethernet)设计的1x1 Tab-DOWN RJ45接口连接器,集成磁性元件(ICM),适用于小型办公室家庭办公室(SOHO)、主板集成局域网(LAN-on-Motherboard,LOM)、集线器和交换机等应用。该产品符合IEEE 802.3标准,能够处理CAT 5及更高级别的UTP电缆,且满足快速以太网标准要求。

    技术参数


    - 接口类型: RJ45
    - 插拔力: 最大5磅(2.268公斤)
    - 插入次数: 至少750次
    - 抗阻能力: 最小20磅(9.072公斤)
    - 温度范围: 操作温度为0°C至+70°C
    - 峰值焊接温度: 高达260°C
    - 电气特性:
    - 最小串扰抑制: -40 dB
    - 最大插入损耗: -16 dB
    - 最小隔离电压: 1500Vrms
    - 线圈电感: 最小350 µH
    - 偏置电流: 8mA
    - LED配置:
    - 绿色LED: 波长565nm,正向电压2.2V
    - 黄色LED: 波长585nm,正向电压2.5V
    - 防护等级: MSL 3
    - 材料规范:
    - 屏蔽材料: 镀镍磷青铜
    - 插座材料: 选择性镀金,铜

    产品特点和优势


    1. 电气性能优越: 拥有出色的电气性能指标,如低插入损耗、高串扰抑制能力和强大的抗干扰性能。
    2. 耐用性高: 可承受至少750次的插入操作,具备高可靠性。
    3. 环境适应性强: 能在广泛的温度范围内稳定工作,并能够耐受高达260°C的峰值焊接温度。
    4. 兼容性广泛: 适用于各种类型的UTP电缆,包括CAT 5和CAT 6电缆,确保广泛应用领域的兼容性。

    应用案例和使用建议


    PulseJack™ 已广泛应用于小型办公室、网络设备及工业自动化等领域。以下是一些使用建议:
    - 环境防护: 在高湿度环境下使用时,建议添加适当的防潮措施。
    - 温度控制: 在高温环境中使用时,建议对设备进行散热处理,以确保正常工作。
    - 连接稳定性: 在频繁插拔的情况下,定期检查连接器以确保插头与插座之间的良好接触。

    兼容性和支持


    PulseJack™ 具有良好的兼容性,可与多种标准网络设备配合使用。YAGEO公司提供全面的技术支持,包括但不限于产品咨询、故障排查和维修服务。对于客户提出的任何问题,都有专业的技术支持团队提供帮助。

    常见问题与解决方案


    1. 插入损耗过高
    - 解决方案: 检查插头和插座是否有脏污或损坏,必要时更换。
    2. 电气连接不稳定
    - 解决方案: 确保连接器已正确安装,并且与电缆连接牢固。
    3. LED不亮
    - 解决方案: 检查LED电路是否正常连接,或者更换LED。

    总结和推荐


    PulseJack™ 以其卓越的电气性能、高耐用性和广泛的适用性,在网络连接领域表现出色。其稳定的连接和优秀的环境适应性使其成为高性能网络设备的理想选择。强烈推荐在网络设备制造商中采用这款产品,以提高系统的可靠性和效率。
    希望这篇技术手册能够为您提供所需的信息,并有助于您更好地了解和使用PulseJack™。

J0026D21NL参数

参数
长*宽*高 20.86mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0026D21NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0026D21NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0026D21NL J0026D21NL数据手册

J0026D21NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
19+ $ 6.042 ¥ 51.357
60+ $ 4.944 ¥ 42.024
150+ $ 4.6104 ¥ 39.1884
250+ $ 4.3452 ¥ 36.9342
375+ $ 4.1208 ¥ 35.0268
库存: 45
起订量: 19 增量: 1
交货地:
最小起订量为:19
合计: ¥ 975.78
直接购买
加入购物车
