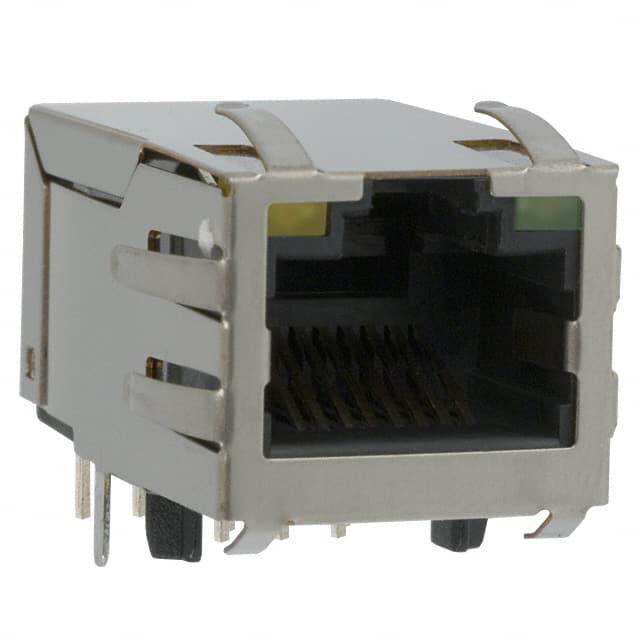

J1026F21CNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: UA-J1026F21CNL
供应商: 海外现货
标准整包数: 25
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J1026F21CNL

J1026F21CNL概述

    PulseJack™ 1x1 Tab-UP RJ45 技术手册



    1. 产品简介




    PulseJack™ 1x1 Tab-UP RJ45 是一款适用于Fast Ethernet(100 Base-TX)的RJ45连接器。它集成了一体式磁性元件,设计用于多种网络应用,如ADSL调制解调器、主板上的局域网接口(LAN-on-Motherboard)、集线器和交换机等。PulseJack系列通过其独特的集成设计,在提高电磁干扰(EMI)抑制性能方面表现出色。


    2. 技术参数




    - 峰值波峰焊接温度等级:RoHS认证,260°C
    - 电缆适用性:适用于CAT 5 和 CAT 6 非屏蔽双绞线(UTP)或更高级别的电缆
    - 符合标准:符合IEEE 802.3标准
    - 最小阻抗:350µH,带有8mA偏置电流
    - 最大插入损耗:典型值为-20dB(在1-10 MHz范围内)
    - 最大回波损耗:典型值为10dB(在1-30 MHz范围内)
    - 最大串扰:典型值为-40dB(在1-30 MHz范围内)
    - 电隔离:符合FCC尺寸要求
    - 材质规格:连接器材料采用黄铜,表面处理为镍过镀层,以及选择性的金镀层
    - 额定寿命:插拔次数可达750次,插拔力为5磅(约2.268千克)


    3. 产品特点和优势




    - 高EMI抑制性能:PulseJack™ 设计时注重EMI抑制能力,可以显著减少因噪声干扰引起的信号失真。
    - 优异的电缆兼容性:支持CAT 5 和 CAT 6 电缆,确保广泛的应用范围。
    - 耐用性强:提供多次插拔后依然保持良好的性能。
    - 环保设计:通过RoHS认证,满足无铅化生产的要求。


    4. 应用案例和使用建议




    - 应用案例:在ADSL调制解调器和集线器中,由于其优秀的EMI抑制能力和可靠的插拔性能,可以有效地保障高速数据传输的稳定性。
    - 使用建议:
    - 确保电路板上正确连接CHS GND(地线),以防止信号干扰。
    - 在安装过程中注意插拔力度,避免过度弯曲插头导致损坏。
    - 建议在设计PCB布局时考虑电磁兼容性(EMI)的优化,使用更优质的材料来增强信号的纯净度。


    5. 兼容性和支持




    - 兼容性:PulseJack™ 可以与其他标准RJ45插口兼容,适用于大多数现有的网络基础设施。
    - 技术支持:PulseJack™ 的制造商提供全面的技术支持和售后服务,用户可以通过官方邮件地址获取详细的咨询和技术支持。


    6. 常见问题与解决方案




    - 问题1:安装后无法正常通信。
    - 解决方法:检查连接器与电路板之间的接地连接是否牢固,重新焊接接地引脚。
    - 问题2:连接器寿命短,频繁损坏。
    - 解决方法:严格按照制造商推荐的方法进行插拔操作,避免过大的外力作用于连接器上。
    - 问题3:传输数据不稳定。
    - 解决方法:检查网络线路质量,确保使用合格的电缆,必要时更换电缆。


    7. 总结和推荐




    综上所述,PulseJack™ 1x1 Tab-UP RJ45 连接器凭借其出色的EMI抑制性能、卓越的电缆兼容性和强大的机械耐久性,成为一款非常可靠的产品。无论是在ADSL调制解调器还是集线器应用中,其都能提供稳定的数据传输服务。对于追求高性能网络解决方案的企业和个人用户而言,强烈推荐选择PulseJack™ 连接器。

    联系方式:美洲区:prodinfonetworkamericas@pulseelectronics.com;欧洲区:comms-Apps-Europe@pulseelectronics.com;亚太区:prodinfonetworkapac@pulseelectronics.com

J1026F21CNL参数

参数
长*宽*高 16.26mm(长度)*25.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J1026F21CNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J1026F21CNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J1026F21CNL J1026F21CNL数据手册

J1026F21CNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.4875 ¥ 54.3653
75+ $ 6.3875 ¥ 53.5273
200+ $ 6.0625 ¥ 50.8038
库存: 434
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1359.13
