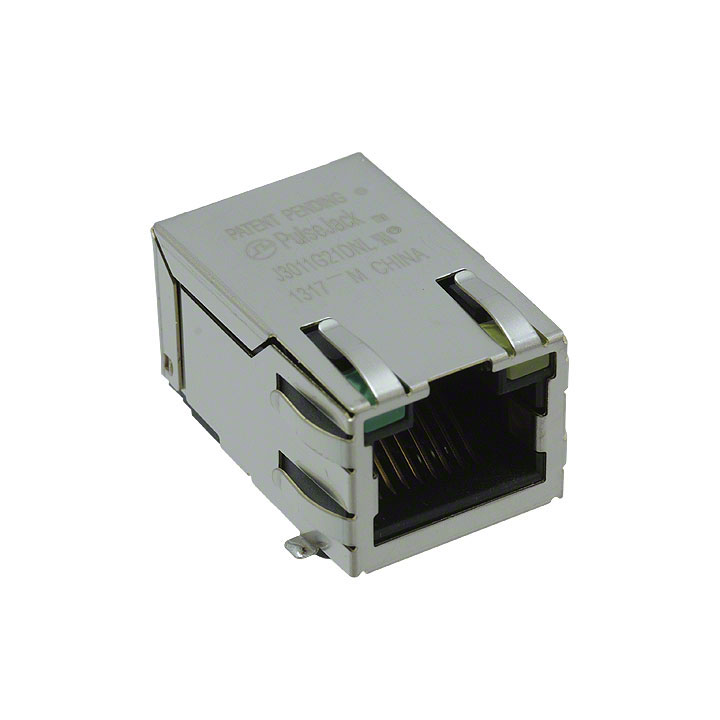

J3011G21DNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA SMD 12 Terminal 1 Port Tray
供应商型号: UA-J3011G21DNL
供应商: 海外现货
标准整包数: 45
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J3011G21DNL

J3011G21DNL概述

    # PulseJack™ Surface Mount 1x1 RJ45 连接器技术手册

    产品简介


    PulseJack™ 是一款符合IEEE 802.3标准的表面贴装式1x1 RJ45单口连接器。其独特的设计使其成为高速以太网应用(如适配卡和多端口应用)的理想选择。相比传统的J系列,它具有更小的尺寸和更低的成本,同时保持高电磁干扰抑制性能和优秀的隔离度。

    技术参数


    主要技术规格
    - 高频性能:1 MHz至100 MHz
    - 最低隔离电压:1500Vrms
    - 插入损耗:最大值为-20 dB
    - 回波损耗:最小值为15 dB
    - 共模抑制比:最低为35 dB
    - 工作温度范围:0°C 至 +70°C
    - 罗氏峰值波再流焊接温度等级:245°C
    物理特性
    - 重量:J0C系列为7.07克,JV系列为6.6克,J3系列为8.1克
    - 材料:外壳采用UL 94 V-0阻燃材料
    - 接触件:铜合金,表面镀镍并金

    产品特点和优势


    - 高性能电磁干扰抑制:能够有效抑制电磁干扰,确保系统稳定运行。
    - 高隔离电压:提供至少1500Vrms的隔离电压,确保信号传输的安全性。
    - 宽广的工作频率范围:支持从1 MHz到100 MHz的高频信号传输,满足多种应用需求。
    - 兼容性强:经过与主要IC制造商的合作验证,确保与各种收发器兼容。
    - 耐用性强:插拔寿命可达750次,保证长时间使用的可靠性。

    应用案例和使用建议


    应用场景
    - 机顶盒
    - 网络接口卡(NIC)
    使用建议
    1. 布局建议:在放置解耦电容时,应将其置于VCC和50Ω连接附近,以实现最佳的电磁干扰抑制效果。
    2. 接地建议:所有接地连接应尽可能短,以减少噪声干扰。
    3. 电缆长度控制:确保从10/100 IC到SMT连接器之间的连接路径最短,理想情况下无方向改变。

    兼容性和支持


    - 兼容性:与主流IC收发器兼容,适用于广泛的应用场景。
    - 支持服务:联系当地区域的技术支持团队获取详细的信息和服务。

    常见问题与解决方案


    常见问题及解决方法
    1. 焊接不良
    - 解决方案:确保焊接温度达到要求,且焊接时间足够长。
    2. 插入力过大
    - 解决方案:检查连接器是否存在异物,必要时重新清洁或更换连接器。
    3. 信号传输不稳定
    - 解决方案:检查连接器的接触面是否有污垢或损伤,确保正确安装。

    总结和推荐


    PulseJack™ 表面贴装1x1 RJ45连接器是一款高性价比、高性能的产品,适用于多种高速以太网应用。它的优异性能、可靠性和兼容性使其在市场上具备很强的竞争力。对于需要高可靠性的工业和网络应用,我们强烈推荐使用PulseJack™ 连接器。
    更多详细信息,请联系:
    - 美洲区:prodinfonetworkamericas@pulseelectronics.com
    - 欧洲区:comms-Apps-Europe@pulseelectronics.com
    - 亚太区:prodinfonetworkapac@pulseelectronics.com

J3011G21DNL参数

参数
长*宽*高 16.1mm(长度)*25.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘
