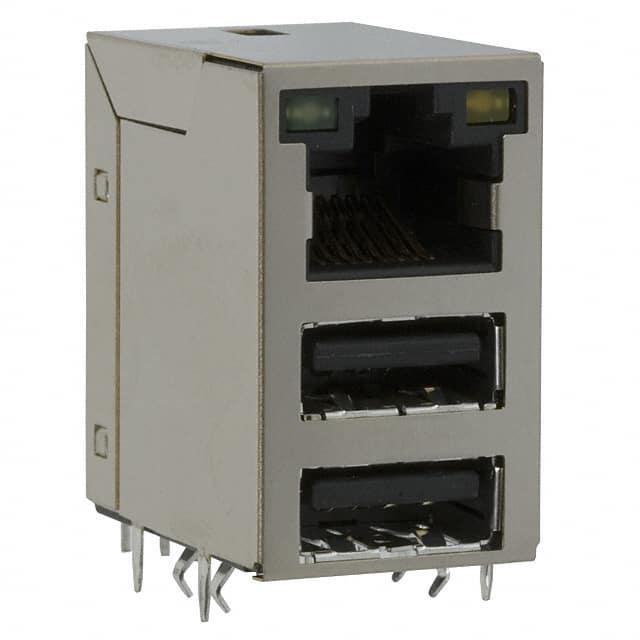

JW0-0009NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45/Dual USB F/F/F 10/4/4 POS Solder RA Thru-Hole 22 Terminal 3 Port Tray
供应商型号: UA-JW0-0009NL
供应商: 海外现货
标准整包数: 25
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JW0-0009NL

JW0-0009NL概述

    PULSEJACKTM RJ45/Dual USB Combo 产品技术手册

    产品简介


    PULSEJACKTM RJ45/Dual USB Combo 是一款通过孔式(THT)集成连接模块,集成了一个RJ45接口和两个USB端口。这款模块主要用于实现局域网(LAN)应用,如主板上的LAN(LOM)和PC应用。它还符合IEEE 802.3规范,支持10/100/1000Base-TX传输协议,适用于多种网络环境。

    技术参数


    - RoHS合规性:RoHS "NL"峰值焊锡等级为260°C,非RoHS峰值焊锡等级为235°C。
    - RJ45接口:符合CAT3、5e和6快速以太网性能标准,支持10/100/1000Base-TX应用。
    - USB模块:符合USB 2.0标准。
    - 电气性能:
    - 隔离度:最小1500Vrms(根据IEEE 802.3要求)
    - EMI抑制:高效率
    - 插入损耗:在100Ω ±15Ω时最大为-20dB(典型值-1.0dB,最小值-20dB)
    - 串扰抑制:典型值为-12dB(最小值-35dB)
    - 工作温度范围:0°C 至 +70°C

    产品特点和优势


    - 高兼容性:支持多种以太网标准(CAT3、5e和6),满足不同应用需求。
    - 高性能:高EMI抑制能力和出色的串扰抑制能力。
    - 鲁棒设计:1000次插拔耐久性,确保长期稳定使用。
    - 环保材料:RoHS合规零件采用100%锡镍涂覆,无铅环保。

    应用案例和使用建议


    - 应用场景:适用于桌面电脑、嵌入式系统及多端口应用。
    - 使用建议:
    - 布局推荐:为了达到最佳EMI抑制效果,建议将去耦电容放置在Vcc和50Ω连接附近。
    - 接地:确保所有接地连接尽可能短。
    - 布线:保持与10/100/1000 IC连接的走线直接且长度最短。

    兼容性和支持


    - 兼容性:兼容各种主流IC制造商的产品,确保良好的兼容性和互操作性。
    - 厂商支持:Pulse Engineering 提供全面的技术支持和售后服务,客户可以通过官网获取更多联系信息。

    常见问题与解决方案


    - 问题1:插拔次数减少
    - 解决方案:检查安装环境和工艺,避免不正确的插拔方式。
    - 问题2:信号干扰
    - 解决方案:重新调整去耦电容的位置,并遵循上述推荐的布局指南。
    - 问题3:EMI抑制不足
    - 解决方案:检查接地连接,确保所有接地连接都足够短。

    总结和推荐


    综上所述,PULSEJACKTM RJ45/Dual USB Combo 是一款高性能、高可靠性的网络连接模块。其强大的兼容性、鲁棒的设计和优秀的电气性能使其成为各种网络应用的理想选择。建议在需要高可靠性连接和多功能集成的应用场合中使用此产品。

JW0-0009NL参数

参数
长*宽*高 18.82mm(长度)*27.43mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JW0-0009NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JW0-0009NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JW0-0009NL JW0-0009NL数据手册

JW0-0009NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.775 ¥ 56.7745
50+ $ 6.7375 ¥ 56.4603
150+ $ 6.6375 ¥ 55.6223
300+ $ 6.3 ¥ 52.794
库存: 689
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1419.36
