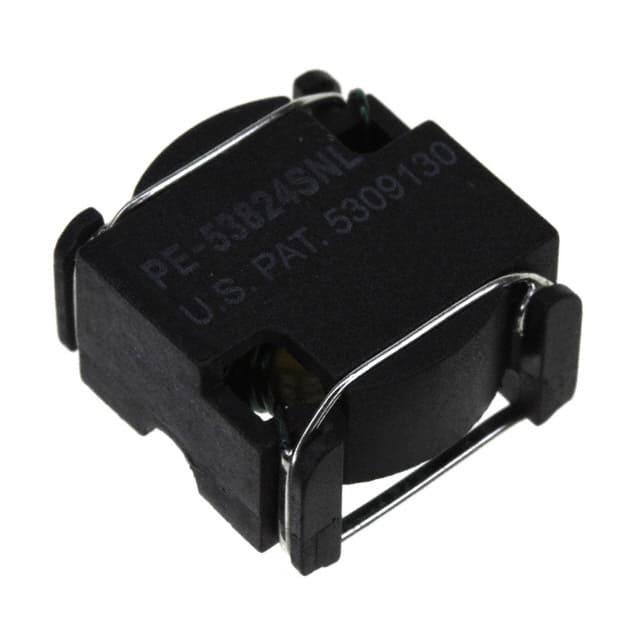

PE-53824SNLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1.48A 26μH 100mΩ ±20% 标准安装,贴片安装 14.48mm*14.35mm*9.14mm
供应商型号: PE-53824SNLT
供应商: Master
标准整包数: 10
PULSE ELECTRONICS 贴片电感 PE-53824SNLT

PE-53824SNLT概述


    产品简介


    本产品是一款通过通孔(THT)和表面贴装(SMT)技术实现的功率电感器,型号涵盖从PE-53801到PE-54044系列。这些电感器广泛应用于各种电子设备中,如电源管理模块、通信系统、计算机设备以及工业自动化控制系统等。它们的主要功能是存储能量、滤波和稳定电流,确保设备运行的可靠性和稳定性。

    技术参数


    电感器规格
    | 型号 | 电感量 (µH) | 额定电流 (ADC) | 电压-微秒 (V-µSec) | 直流电阻 (Ω) |

    | PE-53801NL | 259 | 0.13 | 23.1 | 3.4 |
    | PE-53802NL | 178 | 0.16 | 16.5 | 2.8 |
    | ... | ... | ... | ... | ... |
    其他参数
    - 工作温度范围:-40°C 至 +130°C
    - 额定频率:150kHz(部分型号为100kHz)
    - RoHS合规:带有“NL”后缀的型号符合RoHS标准,非“NL”型号需单独确认
    - 包装规格:可选带盘包装(Tape & Reel),加“T”后缀

    产品特点和优势


    1. 高效能: 高电感值和低直流电阻使这些电感器在多种应用中表现出色。
    2. 高可靠性: 工作温度范围宽广,能够在极端环境下保持稳定的性能。
    3. 符合行业标准: 满足UL 94V-0的阻燃要求,确保产品的安全性和耐用性。
    4. 兼容性好: 既有通孔又有表面贴装版本,便于集成到不同类型的电路板设计中。

    应用案例和使用建议


    应用案例
    - 在DC-DC转换器中作为储能电感器。
    - 在交流滤波电路中提供有效的滤波效果。
    - 在电池管理系统中作为储能装置。
    使用建议
    - 在高温环境下使用时,应确保散热良好以避免过热。
    - 配合其他被动元件(如电容和电阻)使用时,应根据实际需求选择合适的电感器型号。
    - 针对高频应用,建议优先考虑电感量较高且直流电阻较低的型号。

    兼容性和支持


    - 兼容性:适用于National Semiconductor公司的Simple Switcher™系列芯片。
    - 支持和服务:购买后可享受厂商的技术支持服务,如有疑问可随时联系客服。厂商承诺提供及时的响应和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器在电路中不稳定 | 检查焊接质量和连接是否松动,确保接触良好。 |
    | 设备过热 | 确认散热措施有效,必要时加装散热片。 |
    | 电流波动大 | 调整电感器型号或配合其他滤波元件使用。 |

    总结和推荐


    这款功率电感器凭借其高效的电感值、低直流电阻、宽泛的工作温度范围以及良好的兼容性,在众多应用场景中表现出色。其广泛的应用范围和优越的性能使其成为电源管理和滤波电路的理想选择。因此,强烈推荐在需要高效能、高稳定性的应用场景中使用此款电感器。
    希望上述内容能够帮助您全面了解该款电子元器件的特点和优势,以便在实际应用中做出最佳的选择。

PE-53824SNLT参数

参数
Q值 -
测试频率 -
电感值 26μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 100mΩ
额定电流 1.48A
长*宽*高 14.48mm*14.35mm*9.14mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PE-53824SNLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53824SNLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-53824SNLT PE-53824SNLT数据手册

PE-53824SNLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
