H5400NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CT 贴片安装 28.45mm*17.27mm*11.12mm
供应商型号: 553-1457-ND
供应商: Digi-Key
标准整包数: 1

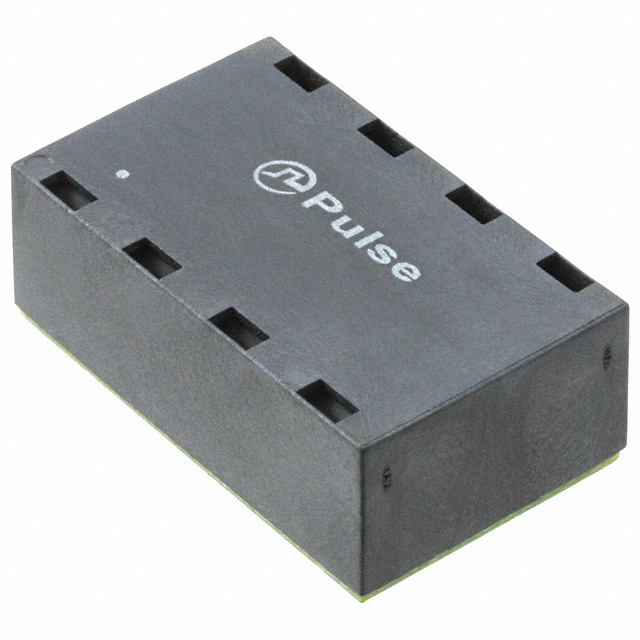

PULSE ELECTRONICS 脉冲变压器 H5400NL

H5400NL概述

    High Density 1Gigabit PoE/PoE+ SMD Modules

    产品简介


    本手册介绍的是适用于各种应用的高性能、高密度PoE/PoE+ SMD模块。这些模块包括单端口、双端口和四端口型号,如H5610NL, HX5610NL, H6600NL, HX6621NL, H520xNL, HX520xNL, H6200NL, HX6221NL, H540xNL, HX540xNL, H6400NL 和 HX6400NL。它们通过表面贴装球栅阵列(BGA)设计提供灵活的PCB布局,并可支持高达70W的4对PoE+直流电源。这些模块具有高集成度,能够减少每端口的占地面积,非常适合需要紧凑和高效电源解决方案的应用。

    技术参数


    以下是这些模块的关键技术规格:
    | 部件号 | 端口数 | 插入损耗(dB最大值) | 回波损耗(dB最小值) | 共模抑制比(CMMR) (dB最小值) | 串扰(dB最小值) | 4对PoE额定功率(W最大值) |
    ||
    | H5610NL | 1 | 1.5 | -18 | -14 | -11 | 35 |
    | HX5610NL | 1 | 1.5 | -18 | -14 | -10 | 35 |
    | H6600NL | 1 | 1.5 | -18 | -14 | -11 | 70 |
    | HX6621NL | 1 | 1.5 | -18 | -14 | -10 | 70 |
    | H520xNL | 2 | 1.5 | -18 | -14 | -11 | 35 |
    | HX520xNL | 2 | 1.5 | -18 | -14 | -10 | 35 |
    | H6200NL | 2 | 1.5 | -18 | -14 | -11 | 70 |
    | HX6221NL | 2 | 1.5 | -18 | -14 | -10 | 70 |
    | H540xNL | 4 | 1.5 | -18 | -14 | -11 | 35 |
    | HX540xNL | 4 | 1.5 | -18 | -14 | -10 | 35 |
    | H6400NL | 4 | 1.5 | -18 | -14 | -11 | 70 |
    | HX6400NL | 4 | 1.5 | -18 | -14 | -10 | 70 |
    注:这些参数均在标准温度范围(0°C至+70°C)下测量。工业级产品HX系列的温度范围为-40°C至+85°C。

    产品特点和优势


    这些PoE/PoE+模块的主要优势如下:
    - 高集成度:采用BGA设计,每端口的面积小于140平方毫米,大大节省了PCB空间。
    - 可靠性:使用符合IEEE 802.3u/ab标准的模块化结构,确保了高可靠性。
    - 广泛的温度范围:标准部分(HX系列)可在-40°C到+85°C的温度范围内工作。
    - 大功率输出:可支持最高70W的4对PoE+直流电源,满足高功耗设备的需求。

    应用案例和使用建议


    这些模块广泛应用于以下场景:
    - 网络基础设施:用于路由器、交换机和其他网络设备。
    - 智能楼宇系统:用于安全摄像头、访问控制系统等。
    - 工业自动化:用于工厂自动化的控制面板和传感器。
    使用建议:
    - 在安装时,请确保遵循制造商推荐的焊接温度曲线,以避免损坏模块。
    - 考虑到模块的紧凑设计,建议在布线时注意电磁干扰(EMI)管理。

    兼容性和支持


    这些模块与市面上常见的2xN连接器兼容,易于集成到现有系统中。供应商提供了详细的焊料焊接信息,并且可以通过Pulse Electronics网站上的“资源”链接获取更多连接器选项。此外,对于批量采购,可以添加"T"后缀以订购Tape and Reel包装。

    常见问题与解决方案


    常见问题:
    1. 模块在高温下工作不稳定
    - 解决方案:确认所使用的焊接材料和工艺符合J-STD-075标准,焊接温度不超过245°C。
    2. 模块在低温度下无法正常工作
    - 解决方案:选择工业级产品(HX系列),其温度范围更广(-40°C至+85°C)。

    总结和推荐


    综上所述,这些高密度1Gigabit PoE/PoE+ SMD模块以其紧凑的设计、高可靠性和宽泛的工作温度范围成为市场的热门选择。特别适合需要高集成度和高功率输出的应用。强烈推荐给寻求高效电源解决方案的设计师和工程师。

H5400NL参数

参数
电感值 -
变压器类型 -
匝数比 1CT:1CT
ET(伏特-时间) -
长*宽*高 28.45mm*17.27mm*11.12mm
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 托盘

H5400NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

H5400NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS H5400NL H5400NL数据手册

H5400NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.88 ¥ 201.0509
10+ $ 20.5993 ¥ 181.0097
25+ $ 19.7492 ¥ 173.5398
60+ $ 18.9654 ¥ 166.6529
120+ $ 18.3646 ¥ 161.373
240+ $ 17.781 ¥ 156.2446
480+ $ 17.2142 ¥ 151.2643
库存: 180
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 201.05
