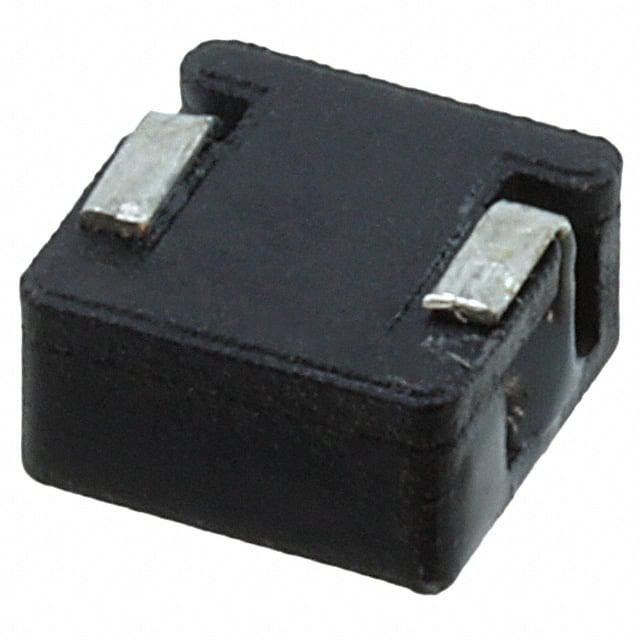

PG0083.601NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 21A 15A 600nH 4.8mΩ ±25% 标准安装,贴片安装 6.8mm*6.8mm*4.2mm
供应商型号: CSCS-PG0083.601NLT
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PG0083.601NLT

PG0083.601NLT概述

    SMT Power Inductors: Flat Coils - PG0083 Series

    产品简介


    PG0083系列属于SMT(表面贴装技术)功率电感器,采用平面线圈设计,专为高效电源管理而设计。这些电感器具备高电流处理能力和紧凑的尺寸,适用于广泛的电子应用领域,包括但不限于消费电子、工业控制、通信设备及可再生能源系统。其核心特性在于提供稳定的电感值和卓越的热性能,在高频环境下表现优异。

    技术参数


    以下是PG0083系列的关键技术规格:
    | 参数名称 | 规格范围 |

    | 电感值(μH) | 0.32至3.76 |
    | 额定电流(Irated/A) | 最大17.5A |
    | 直流电阻(DCR/mΩ) | 3.0至4.5 |
    | 饱和电流(Isat/A) | 8.0至27 |
    | 加热电流(IDC/A) | 9.5至17.5 |
    | 核心损耗公式 | K1 (f)^1.035 (K2ΔI)^2.263 |
    | 尺寸(mm) | 高度:≤4.2;面积:≤6.8×6.8 |
    | 工作温度范围 | -40°C至+95°C |

    产品特点和优势


    1. 高效率设计:通过平面线圈技术实现低直流电阻(DCR),减少能量损失。
    2. 高电流承载能力:额定电流最高可达17.5A,适合高负载应用。
    3. 优异的热稳定性:独特的散热结构确保在高电流运行下温度稳定。
    4. RoHS合规:支持无铅制造工艺,满足环保要求。
    5. 兼容多种封装形式:既可通过标准包装交付,也可选择带卷盘(T&R)形式以提高生产效率。

    应用案例和使用建议


    PG0083系列电感器广泛应用于DC-DC转换器、滤波器、LED驱动电路等领域。例如,在通信基站的电源模块中,这些电感器能显著提升系统的整体能效。
    使用建议:
    - 确保组件周围有足够的空气流动以帮助散热。
    - 在设计阶段考虑电流密度的影响,避免过载。
    - 使用时需结合实际工作条件测试温升情况,以保证长期可靠性。

    兼容性和支持


    PG0083系列电感器与主流的PCB材料兼容,适合自动化生产和回流焊接工艺。厂商提供详尽的技术支持文档,并承诺符合EIA481行业标准的T&R包装服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品温升过高 | 检查散热设计并增加通风口或风扇 |
    | 电感值波动 | 检查是否存在外部电磁干扰 |
    | 安装后电感失效 | 确认焊接质量和引脚接触良好 |

    总结和推荐


    PG0083系列功率电感器凭借其紧凑的设计、出色的性能参数以及广泛的适用性,在众多应用场景中表现出色。它不仅能满足现代电子设备对小型化和高性能的需求,还通过优化的制造工艺降低了成本。强烈推荐给需要高效、可靠电感解决方案的工程师和技术人员。
    如果您正在寻找一款能够平衡性能与成本的理想电感器,PG0083系列无疑是一个值得信赖的选择!

PG0083.601NLT参数

参数
容差 ±25%
直流电阻(DCR) 4.8mΩ
额定电流 15A
Q值 -
测试频率 100KHz
电感值 600nH
饱和电流(LSAT) 21A
自谐振频率(SRF) -
长*宽*高 6.8mm*6.8mm*4.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
