H0068ANLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CTT(发射器),1CT:1CT(接收器) LAN 10/100 Base-T SMD 贴片安装 12.7mm*8.81mm*2.08mm
供应商型号: 30C-H0068ANLT SMD-12P
供应商: 国内现货
标准整包数: 1

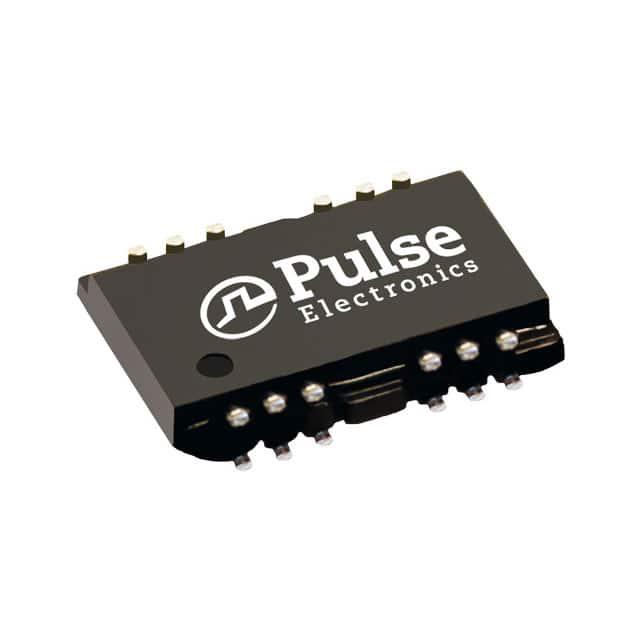

PULSE ELECTRONICS 脉冲变压器 H0068ANLT

H0068ANLT概述

    H304.N (09/19) 10/100 PC Card LAN Magnetic Modules

    产品简介


    H304.N (09/19) 是一款专为10/100 PC卡局域网(LAN)设计的磁性模块。这类模块通常用于网络接口卡(NIC),能够有效传输和接收网络信号,提高信号传输质量并减少噪声干扰。H304.N 系列产品支持多种应用场景,如笔记本电脑、平板电脑和其他便携式设备中的10/100 BASE-TX以太网连接。

    技术参数


    | 参数 | 值 |

    | 转比 | 1:1 |
    | 插入损耗 | ≤ -1.0 dB |
    | 回波损耗 | ≥ -16 dB |
    | 差分到共模抑制比 | ≥ -30 dB |
    | 串扰 | ≥ -45 dB |
    | 高压测试电压 | ≥ 1500 VRMS |
    | 工作温度范围 | -40°C 至 +85°C |
    | 高度 | 0.094"(2.39mm)至0.078"(1.98mm) |

    产品特点和优势


    H304.N (09/19) 模块具备以下几个显著的特点和优势:
    1. 低插入损耗:插入损耗小于-1.0 dB,确保高效的数据传输。
    2. 高回波损耗:回波损耗大于-16 dB,减少信号反射。
    3. 卓越的差分到共模抑制比:抑制比大于-30 dB,提升抗噪声能力。
    4. 出色的串扰抑制:串扰值大于-45 dB,保证信号完整性。
    5. 广泛的温度适应性:支持从-40°C 到 +85°C 的宽温范围,适用于严苛环境。
    6. 支持AutoMDIX功能:通过自动交换TX和RX通道来简化PCB布局。

    应用案例和使用建议


    该模块广泛应用于各类便携式设备中,例如笔记本电脑、平板电脑和工业设备中的以太网连接。使用时应注意:
    1. 在选择电路布局时,利用AutoMDIX功能可以简化设计流程。
    2. 考虑环境温度,尤其是在极端环境下应确保设备正常工作。
    3. 定期进行高压测试,以验证高压保护功能的有效性。

    兼容性和支持


    H304.N 系列模块与市场上主流的10/100 BASE-TX网络标准完全兼容。制造商提供详细的安装指导和技术支持服务,可以通过官方网站或联系客服获取更多信息。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决办法:
    1. 信号传输不稳定:检查插入损耗是否超过规定值,必要时更换模块。
    2. 回波损耗过高:确认所有接头都正确无误,且插头和插座没有松动。
    3. 高压测试失败:检查模块是否受到物理损伤,或者是否满足所需的高压等级。

    总结和推荐


    综上所述,H304.N (09/19) 磁性模块凭借其低损耗、高可靠性和广泛的工作温度范围,在便携式设备和工业环境中表现出色。其独特的功能使其在市场上具有很强的竞争力。因此,强烈推荐使用H304.N (09/19) 模块,特别是对信号质量和环境适应性有较高要求的应用场合。对于任何需要高性能网络连接的设备,这款模块无疑是一个理想的选择。

H0068ANLT参数

参数
ET(伏特-时间) -
电感值 -
变压器类型 LAN 10/100 Base-T
匝数比 1CT:1CTT(发射器),1CT:1CT(接收器)
长*宽*高 12.7mm*8.81mm*2.08mm
通用封装 SMD
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

H0068ANLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

H0068ANLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS H0068ANLT H0068ANLT数据手册

H0068ANLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.7456
100+ ¥ 4.7824
1000+ ¥ 4.3568
2000+ ¥ 4.032
库存: 200
起订量: 10 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 5.74
直接购买
加入购物车
