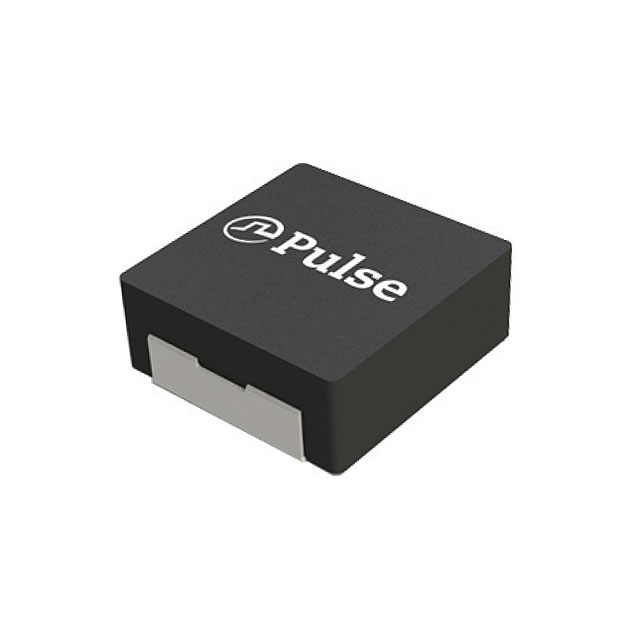

PA4344.473NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 9.5A 8.7A 47μH 55mΩ 标准安装,贴片安装 17.7mm*17.2mm*7mm
供应商型号: 553-3013-2-ND
供应商: Digi-Key
标准整包数: 200
PULSE ELECTRONICS 贴片电感 PA4344.473NLT

PA4344.473NLT概述

    高电流封装型功率电感:PA4344.XXXNLT 和 PM4344.XXXNLT 系列

    产品简介


    高电流封装型功率电感(PA4344.XXXNLT 和 PM4344.XXXNLT 系列)是适用于高电流应用的创新型电子元件。它们被广泛用于各种设备,如电源模块、通信设备、工业控制设备和汽车电子系统。此系列电感具有高电流承载能力、低直流电阻(DCR)、高效率、紧凑设计和屏蔽结构,确保在复杂环境中稳定运行。

    技术参数


    - 高度: 最大7.0mm
    - 脚位尺寸: 最大17.7mm x 17.2mm
    - 额定电流: 最高达52.0A
    - 电感范围: 1.0μH 至 100μH
    - 电气特性:
    - 阻抗: 100KHz时,1V下的典型值为1.6mΩ至102mΩ,最大值为2.4mΩ至118mΩ
    - 饱和电流: 在30%初始电感降低的条件下,范围从60A到102A
    - 核心损耗: 电感下降范围从14.1W到118W,频率从200KHz到1800KHz
    - 隔离电压: 终端与芯之间200Vdc
    - 工作温度: -55°C 到 +125°C
    - 电感公差: ±20%,部分型号为±30%

    产品特点和优势


    PA4344.XXXNLT 和 PM4344.XXXNLT 系列电感具有多种独特功能和优势:
    - 屏蔽结构和紧凑设计:有效减少电磁干扰和漏磁。
    - 高电流承载能力:能够承受高达52.0A的电流,适合高功率应用。
    - 低DCR和高效率:出色的电流处理能力,提高电路整体效率。
    - 最小化声噪:降低工作时的噪音干扰,提高用户体验。
    - 宽广的工作温度范围:能够在极端环境下保持稳定性能。
    - 商业级(PA)和车规级(PM)版本:满足不同领域的应用需求,其中PM系列具备AEC-Q200认证和IATF16949认证。

    应用案例和使用建议


    这些电感已被成功应用于多个领域,例如电源转换、无线充电系统和电动汽车充电基础设施。在实际应用中,建议:
    - 确保热管理:选择合适的散热措施以维持组件的温度低于125°C。
    - 根据具体应用进行测试:由于系统条件会影响性能,建议进行系统级测试以验证实际操作中的温度变化。
    - 合理规划电路布局:使用推荐的焊盘布局,确保良好的电气接触和机械稳定性。

    兼容性和支持


    PA4344.XXXNLT 和 PM4344.XXXNLT 系列电感与其他标准SMT元件兼容。制造商提供了全面的技术支持和维护服务,用户可通过相应的联系邮箱获取更多帮助。

    常见问题与解决方案


    - 问题: 部分型号电感在高温下表现出不稳定?
    - 解决方案: 检查系统的热管理措施,必要时调整散热方案。

    - 问题: 测量的电感值与预期不符?
    - 解决方案: 核对所选型号的电感公差范围,并确保正确的测量方法。

    总结和推荐


    PA4344.XXXNLT 和 PM4344.XXXNLT 系列电感在设计上考虑到了高电流、高可靠性以及广泛的温度适应性,非常适合需要高功率密度和严格电气特性的应用场景。无论是商用还是车规级产品,其卓越的性能使其在市场上具备强大的竞争力。强烈推荐在需要高性能、高可靠性的电子设备中采用这些电感。

PA4344.473NLT参数

参数
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 55mΩ
额定电流 8.7A
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 9.5A
长*宽*高 17.7mm*17.2mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
