首页  >  产品百科  >  PE-54039SNL

PE-54039SNL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 3A 53μH 80mΩ ±20% 标准安装,贴片安装 23.88mm*23.88mm*10.16mm
供应商型号: PE-54039SNL
供应商: Master
标准整包数: 10

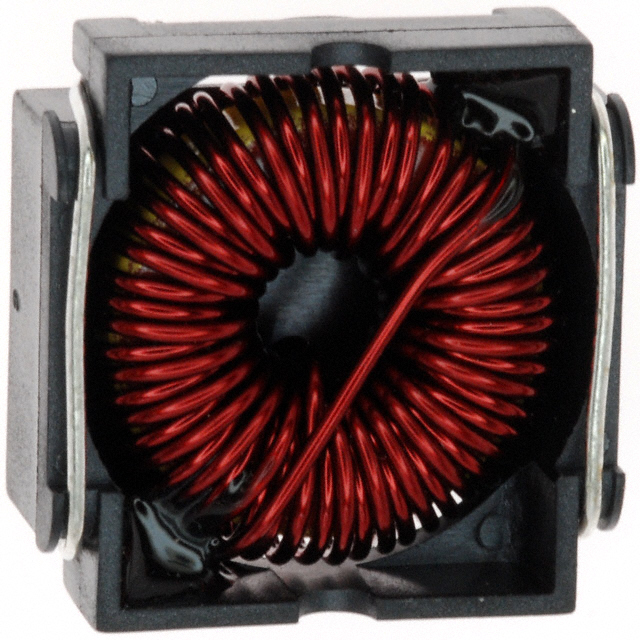

PULSE ELECTRONICS 贴片电感 PE-54039SNL

PE-54039SNL概述

    电子元器件技术手册:PE-53801SNL至PE-54044SNL系列电感器

    产品简介


    本手册介绍了PE-53801SNL至PE-54044SNL系列电感器,属于表面贴装(SMT)及通孔(THT)型电感器。这些电感器具有多种型号,适用于电源管理、开关电源、通信设备等多种应用场景。产品类型多样,能够满足不同功率需求下的电路设计要求。

    技术参数


    以下表格展示了PE-53801SNL至PE-54044SNL系列电感器的技术参数。
    | 编号 | 感量(µH) | 额定电流(ADC) | ETOP(V-µSec) | 直流电阻(Ω) | 尺寸(LP-25/30/37/44) | 末端材料 |
    ||
    | PE-53801SNL | 259 | 0.13 | 3.4 | 1.8 | LP-25 | — |
    | PE-53802SNL | 178 | 0.16 | 2.8 | 2.2 | LP-25 | — |
    | ... | ... | ... | ... | ... | ... | ... |
    | PE-54044SNL | 77 | 3.0 | 59.4 | 0.08 | LP-30 | KM-3.0 |
    注:ETOP评级为150kHz,除非另有指定。

    产品特点和优势


    1. 高感量范围:提供多种感量选项,从259 µH到77 µH不等,适应各种不同的应用需求。
    2. 高电流承载能力:额定电流最高可达3.0 ADC,适合大电流应用场合。
    3. 紧凑尺寸:多种封装尺寸可供选择,方便设计紧凑电路板。
    4. 良好的温度稳定性:工作温度范围为-40°C至+130°C,确保在极端环境下仍能正常工作。
    5. 简易安装:提供表面贴装和通孔两种安装方式,灵活适用。

    应用案例和使用建议


    1. 电源管理:可广泛应用于AC/DC转换器、开关电源等需要稳定输出的应用场合。
    2. 通信设备:适用于路由器、交换机等通信设备中的电源滤波及稳压。
    3. 便携设备:由于其小巧的体积,也适合于手机、平板电脑等便携式设备中。
    使用建议:
    - 在大电流应用中,建议选用额定电流较大的型号。
    - 为了确保良好的热稳定性,尽量将电感器放置在散热较好的位置。

    兼容性和支持


    该系列电感器与多种电源管理芯片兼容,例如National Semiconductor的SIMPLE SWITCHER™系列。Pulse公司还提供了详尽的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. Q:如何确认电感器的型号?
    A:电感器型号由产品编号决定,可以通过型号查找到具体的技术参数。
    2. Q:电感器是否可以支持更高频率的应用?
    A:通常情况下,ETOP评级为150kHz。如果需要更高的频率,建议咨询供应商或选择其他型号。
    3. Q:电感器是否符合RoHS标准?
    A:NL系列型号符合RoHS标准,非NL系列型号不符合。

    总结和推荐


    PE-53801SNL至PE-54044SNL系列电感器以其广泛的应用范围、稳定的性能和良好的兼容性,在众多应用场合中表现出色。尤其是对于需要高感量和高电流承载能力的电源管理及通信设备,具有很高的性价比。强烈推荐在相关设计中使用该系列电感器。

PE-54039SNL参数

参数
Q值 -
测试频率 -
电感值 53μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 80mΩ
额定电流 3A
长*宽*高 23.88mm*23.88mm*10.16mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 散装

PE-54039SNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-54039SNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-54039SNL PE-54039SNL数据手册

PE-54039SNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.807 ¥ 40.7153
50+ $ 4.4908 ¥ 37.3391
100+ $ 4.4254 ¥ 36.7954
228+ $ 2.65 ¥ 22.022
455+ $ 2.0988 ¥ 17.4414
683+ $ 2.0467 ¥ 16.7604
910+ $ 2.0467 ¥ 16.7604
库存: 490
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 407.15
