BWVF002520122R2M00

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1MHz 1.8A 1.8A 2.2μH 80mΩ ±20% 1008 标准安装,贴片安装 2.5mm*2mm*1.25mm
供应商型号: N-BWVF002520122R2M00
供应商: 云汉优选
标准整包数: 2000

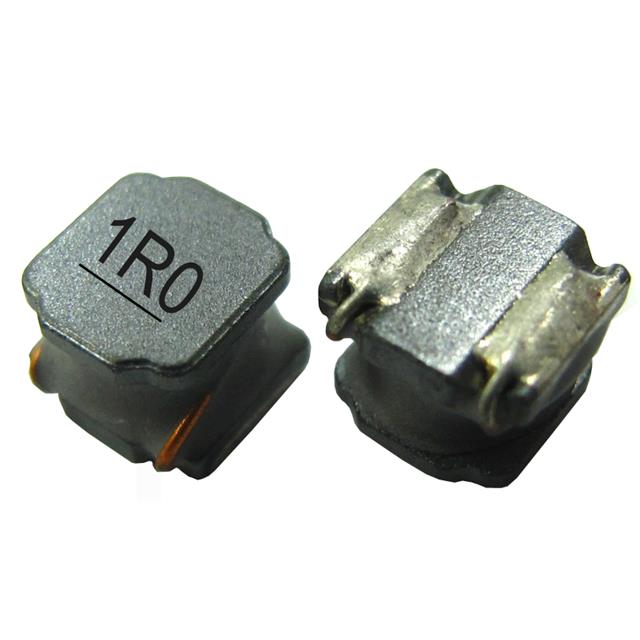

PULSE ELECTRONICS 贴片电感 BWVF002520122R2M00

BWVF002520122R2M00概述

    # BWVF 系列密封功率电感产品技术手册

    1. 产品简介


    基本介绍
    BWVF系列密封功率电感是一种专为便携式DC-DC转换器设计的自动装配型电感,采用磁性树脂屏蔽设计,具有卓越的电磁兼容性和热稳定性。该系列产品广泛应用于智能手机、平板电脑、可穿戴设备以及各种消费类电子产品,是现代电源管理的理想选择。
    主要功能
    - 提供高效的能量存储与释放。
    - 适合高频开关电路。
    - 高度集成化设计,便于自动化生产。
    应用领域
    - 智能手机、平板电脑和可穿戴设备。
    - 数码相机(DSC)、摄像机。
    - 路由器、STB(机顶盒)。
    - LCD电视、显示器及面板。
    - 游戏主机。
    - DC/DC转换器。

    2. 技术参数


    尺寸规格
    | 类型 | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | I (mm) | J (mm) |

    | BWVF00201612 | 2.0±0.25 | 1.6±0.25 | 1.2±0.05 | 0.6 | 1.8 | 0.8 | 0.8 |
    | BWVF00252010 | 2.5±0.25 | 2.0±0.25 | 1.02 Max | 0.8 | 2.2 | 0.85 | 0.8 |
    电气特性
    | 型号 | 电感值 (μH) | 允许偏差 (%) | 测试频率 (MHz) | 直流电阻 (Ω) | 电流饱和值 (A) | 温升电流值 (A) | 标记 |

    | BWVF00201612R47 | 0.47 | ±20, ±30 | 1 | 0.051 | 2.70(2.43) | 2.30(2.07) | A |
    | BWVF00252010R47 | 0.47 | ±20, ±30 | 1 | 0.045 | 2.80(2.52) | 2.30(2.07) | A |
    | BWVF00303015R47 | 0.47 | ±20, ±30 | 1 | 0.036 | 4.7(4.23) | 4.0(3.60) | R47 |
    工作环境
    - 温度范围:-55°C 至 125°C(包含自发热)。
    - 饱和电流:当电感值减少30%时对应的电流。
    - 温升电流:导致环境温度上升40°C的电流。

    3. 产品特点和优势


    独特功能
    - 符合RoHS、无卤素及REACH标准。
    - 磁性树脂屏蔽设计,减少电磁干扰。
    - 多种封装尺寸和宽泛的电感值范围。
    - 可通过选用不同的铁氧体芯材优化电气特性。
    市场竞争力
    - 高效节能:在高频开关电源中表现出色。
    - 小型化设计:适用于空间受限的应用场景。
    - 可靠性强:满足严苛的工作条件要求。

    4. 应用案例和使用建议


    应用案例
    - 在智能手机和平板电脑中用于高效充电管理。
    - 在路由器和机顶盒中提供稳定的电力供应。
    使用建议
    - 根据具体应用需求选择合适的电感值和尺寸。
    - 确保安装环境符合规定的温度范围。
    - 配合优质滤波器以进一步提升系统性能。

    5. 兼容性和支持


    兼容性
    - 与主流电源管理芯片高度兼容。
    - 可与其他标准化接口组件无缝连接。
    支持服务
    - 提供详尽的技术文档和支持。
    - 客户技术支持团队随时待命。

    6. 常见问题与解决方案


    问题1:如何判断电感是否达到预期性能?
    解决方案:使用HP4285A+HP42841A测试设备,在1MHz条件下进行测量。
    问题2:如何避免电感过热?
    解决方案:确保工作电流不超过Irms值,并改善散热条件。
    问题3:如何正确标记电感型号?
    解决方案:根据型号后缀字母确定对应规格。

    7. 总结和推荐


    综合评估
    BWVF系列密封功率电感凭借其高效率、良好的稳定性和广泛的适用性,成为消费电子市场的理想选择。其紧凑的设计和多功能特性使其在众多应用场景中脱颖而出。
    推荐结论
    强烈推荐使用BWVF系列密封功率电感。无论是在智能手机、平板电脑还是其他便携式设备中,该产品都能提供优异的表现,帮助企业实现高效可靠的电源管理系统。

    以上内容摘自技术手册,详细信息请参考官方文档或联系厂商获取最新版本。

BWVF002520122R2M00参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 80mΩ
额定电流 1.8A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 1.8A
长*宽*高 2.5mm*2mm*1.25mm
通用封装 1008
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BWVF002520122R2M00厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

BWVF002520122R2M00数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS BWVF002520122R2M00 BWVF002520122R2M00数据手册

BWVF002520122R2M00封装设计

查看详情并下载
Symbol
Footprint
3D Model
