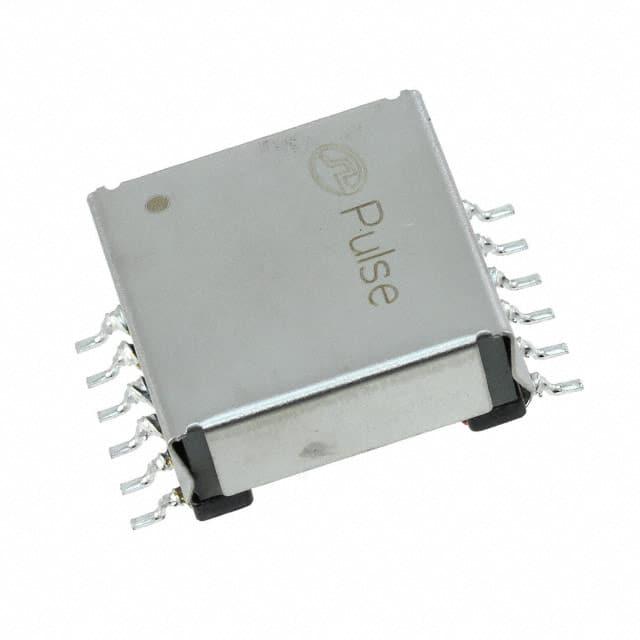

PA1836NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 4.5μH 贴片安装 21.84mm*29.21mm*11.43mm
供应商型号: 553-3883-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PA1836NL

PA1836NL概述

    # High Frequency Wire Wound Transformers:产品技术手册

    产品简介


    高频率线绕变压器是脉冲电子有限公司(Pulse Electronics)专为满足高频电力转换需求而设计的产品。这些变压器广泛应用于各种电力系统中,如通信设备、服务器电源、工业自动化系统等。它们主要用于进行电压转换,提供可靠的电力供给,并具有优异的电磁兼容性和热稳定性。该系列产品涵盖多种型号,可以适应不同功率和尺寸要求的应用场合。
    主要特点
    - 功率范围:最高可达95W
    - 尺寸紧凑:最大高度11.4mm,最大底面积29.2mm x 21.8mm
    - 支持拓扑:Forward(正激)和Flyback(反激)
    - 工作温度范围:-40°C至+125°C

    技术参数


    | 参数 | 值 |

    | 最大功率 | 95W |
    | 最大高度 | 11.4mm |
    | 最大底面积 | 29.2mm x 21.8mm |
    | 工作温度范围 | -40°C 至 +125°C |
    | 原边电感值(正激模式) | 89.2µH ± 18% |
    | 联结电感值(短接次级线圈) | 1.5µH MAX |
    | 直流电阻(原边线圈) | 50mΩ MAX |
    | 高压绝缘耐压 | 1500Vrms |
    | K1 因子(正激模式) | 21.5 |
    其他型号的具体参数见下表:
    | 型号 | 参数1 | 参数2 | 参数3 | 参数4 | 参数5 | 参数6 | 参数7 |

    | PA0273NL | 137µH ± 32% | 1.0µH MAX | 35mΩ MAX | 199mΩ MAX | 100mΩ MAX | 17mΩ MAX | 500Vrms |
    | PA0751NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 1µH MAX | 230mΩ MAX | 1800Vrms | 574.6 |
    | PA0769NL | 20.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1066NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1366NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1477NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1558NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1692NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1735NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1736NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1835NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1836NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA1837NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1800Vrms | 413.3 |
    | PA2047NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA2053NL | 28.5µH ± 5% | 1µH MAX | 39.0mΩ MAX | 8.5mΩ MAX | 230mΩ MAX | 1500Vrms | 413.3 |
    | PA2291NL

PA1836NL参数

参数
Q值 -
测试频率 -
电感值 4.5μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 -
长*宽*高 21.84mm*29.21mm*11.43mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PA1836NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA1836NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA1836NL PA1836NL数据手册

PA1836NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7024 ¥ 50.5946
10+ $ 4.9618 ¥ 43.6006
45+ $ 4.6377 ¥ 40.7524
90+ $ 4.494 ¥ 39.4892
270+ $ 4.274 ¥ 37.5566
450+ $ 4.1749 ¥ 36.6856
945+ $ 4.0345 ¥ 35.4519
库存: 249
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.59
