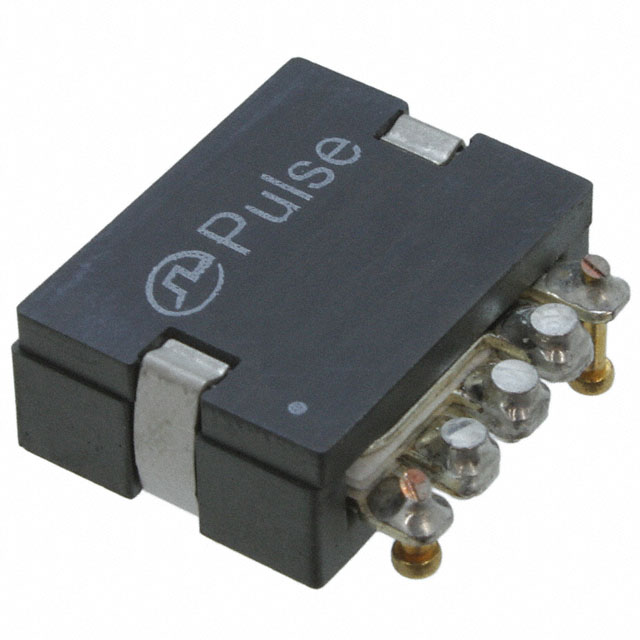

PA1294.910NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 46A 39A 910nH 480μΩ ±15% 标准安装,贴片安装 19.81mm*19.56mm*7.37mm
供应商型号: TS-PA1294.910NLT
供应商: 海外现货
标准整包数: 250
PULSE ELECTRONICS 贴片电感 PA1294.910NLT

PA1294.910NLT概述

    文章标题:脉冲工程公司的SPM2007系列电感器技术手册解析

    1. 产品简介


    脉冲工程公司(Pulse Engineering)是一家全球领先的电子元件制造商,其SPM2007系列的表面贴装功率电感器旨在满足各类高效率电力转换应用的需求。这些电感器属于平面型设计,具有低损耗和高电流承载能力的特点,适用于工业自动化、电源管理系统、通信设备等领域。

    2. 技术参数


    - 最大高度: 7.4毫米
    - 足迹尺寸: 最大19.8毫米 x 19.6毫米
    - 额定电流: 高达73安培
    - 电感范围: 0.405微亨至6.2微亨
    - 温度范围: 操作温度范围为-40°C到+130°C
    - 饱和电流: 电流导致电感值下降15%
    - 加热电流: 直流电流使组件温度升高约45°C

    3. 产品特点和优势


    - 低损耗设计: 通过采用平面型设计,减少自热效应并提高效率。
    - 宽广的工作温度范围: 在极端条件下依然保持稳定性能。
    - 高电流承载能力: 可承受高达73安培的电流。
    - 环境友好: 符合RoHS标准,适合绿色制造应用。

    4. 应用案例和使用建议


    在工业自动化系统中,SPM2007系列电感器常用于储能和滤波电路,尤其是在需要高效转换的电源系统中。对于要求紧凑布局的设计,该系列电感器由于其小体积可以提供良好的解决方案。此外,在高频应用中,其低损耗特性尤为显著,但需注意高电压时间应用可能增加内部热量,因此要进行适当的电流降额。

    5. 兼容性和支持


    该系列电感器符合行业标准的Tape & Reel包装规范(EIA481),易于集成于现代自动化生产线上。同时,厂商提供全面的技术支持和售后服务,确保客户能够充分利用这些产品优势。

    6. 常见问题与解决方案


    - 问题一: 产品过热。解决方案: 确保正确的散热设计和适当的电流限制。
    - 问题二: 电气特性不一致。解决方案: 严格按照制造商推荐的操作条件使用产品。

    7. 总结和推荐


    综上所述,脉冲工程公司的SPM2007系列电感器凭借其低损耗、宽温工作范围和高电流承载能力,成为在各种电力转换和储能应用中的理想选择。强烈推荐给那些寻求高性能且可靠的电感器解决方案的工程师们。

PA1294.910NLT参数

参数
饱和电流(LSAT) 46A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 480μΩ
额定电流 39A
Q值 -
测试频率 -
电感值 910nH
长*宽*高 19.81mm*19.56mm*7.37mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA1294.910NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA1294.910NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA1294.910NLT PA1294.910NLT数据手册

PA1294.910NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 3.599 ¥ 30.5915
500+ $ 3.3813 ¥ 28.7411
1000+ $ 3.2262 ¥ 27.4227
库存: 0
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 0
