PA4340.332ANLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 6A 6.3A 3.3μH 33mΩ ±20% 2220 贴片安装 5.7mm*5.2mm*3mm
供应商型号: 2906350
供应商: 海外现货
标准整包数: 1

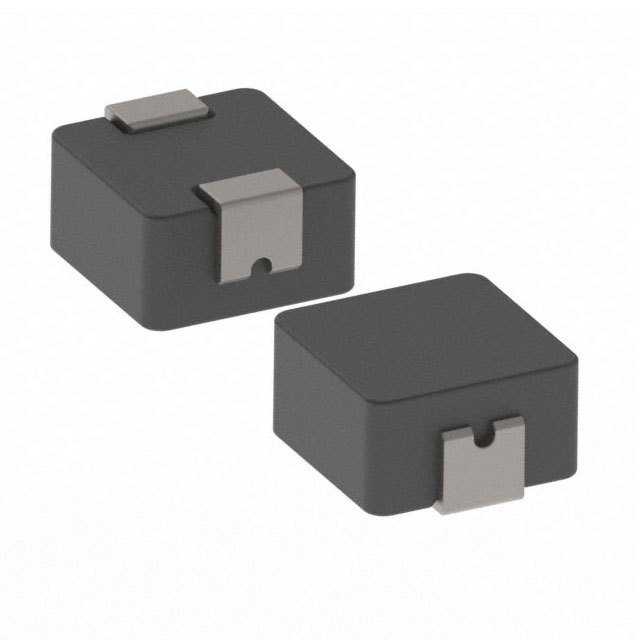

PULSE ELECTRONICS 贴片电感 PA4340.332ANLT

PA4340.332ANLT概述

    高效紧凑型表面贴装功率电感 — PA4340.XXXANLT 系列

    产品简介


    PA4340.XXXANLT 系列是脉冲电子(Pulse Electronics)公司生产的表面贴装技术(SMT)功率电感,专为高电流应用而设计。该系列产品具备屏蔽结构和紧凑设计,适用于广泛的应用领域,如电信设备、电源管理系统和工业自动化控制装置等。PA4340.XXXANLT系列的电感值范围为0.20μH到22.0μH,能够承受高达18.0A的连续电流。

    技术参数


    PA4340.XXXANLT 系列的主要技术规格如下:
    - 尺寸: 高度不超过3.0mm,最大封装尺寸为6.0mm x 5.4mm。
    - 电流等级: 最大可达18.0A。
    - 电感范围: 0.20μH至22.0μH。
    - 电气特性:
    - 额定电流:在不同电感值下,额定电流有所不同,从7.5A到18.0A不等。
    - 直流电阻(DCR): 从2.5mΩ到57.0mΩ。
    - 饱和电流: 在特定环境温度下,初始电感量会下降约30%。
    - 自谐振频率(SRF): 范围从14MHz到655.0MHz。
    - 电气特性和工作环境: 运行温度范围为-55°C至+155°C,最高工作电压为200Vdc,具有良好的耐热性和隔离能力。

    产品特点和优势


    - 紧凑设计:尺寸小,适合在空间受限的环境中使用。
    - 高电流承载能力:能承受高电流而不降级性能。
    - 低直流电阻(DCR):降低损耗,提高效率。
    - 减少声噪和漏磁:提高了系统的稳定性和可靠性。
    - 200Vdc 隔离: 提升了电感的安全性和耐用性。
    - 高可靠性: 符合 IATF 16949 标准,确保产品质量。

    应用案例和使用建议


    - 电信设备:由于其高效的性能和紧凑的设计,该系列电感特别适合用于电信基础设施中的电源管理模块。
    - 工业自动化:对于需要高可靠性和高效率的工业控制系统,该系列电感也表现出色。
    - 消费电子产品:适合用于便携式设备或任何需要高效电源管理的小型电子设备。
    使用建议:
    - 根据具体应用需求选择合适的电感值和电流等级。
    - 确保在系统运行时温度在规定的范围内,避免过热导致的性能下降。
    - 设计电路板时,考虑优化 PCB 追踪尺寸和厚度以提高散热效果。

    兼容性和支持


    PA4340.XXXANLT 系列与其他电子元器件具有良好的兼容性,能够轻松集成到现有的电路板设计中。Pulse Electronics 提供技术支持和服务,以帮助客户进行测试和验证。用户可以通过指定的联系人获取更多信息和技术支持。

    常见问题与解决方案


    1. 问题:如何确定电感的额定电流?
    - 解答:额定电流是指能够将电感温度提升约40°C的电流值。可以在特定环境下进行短时间测试来获得准确值。

    2. 问题:如何解决高温问题?
    - 解答:可以通过优化电路板设计、增加空气流通、采用散热片等方式降低电感的温度。

    总结和推荐


    PA4340.XXXANLT 系列功率电感凭借其高电流承载能力、低直流电阻和优良的散热性能,在多种应用中表现出卓越的性能。尤其适合于对空间和效率有较高要求的应用场合。我们强烈推荐此产品给需要高效能和紧凑设计的工程师和制造商。
    对于正在寻找高效紧凑型电感解决方案的用户来说,PA4340.XXXANLT 系列无疑是一个值得信赖的选择。

PA4340.332ANLT参数

参数
容差 ±20%
直流电阻(DCR) 33mΩ
额定电流 6.3A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 6A
自谐振频率(SRF) -
长*宽*高 5.7mm*5.2mm*3mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4340.332ANLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4340.332ANLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4340.332ANLT PA4340.332ANLT数据手册
