首页  >  产品百科  >  PE-51507NL

PE-51507NL

产品分类: 插件电感
厂牌: PULSE ELECTRONICS
产品描述: 50KHz 16A 32μH 9.2mΩ 垂直安装,通孔安装 49.53mm*23.11mm*50.8mm
供应商型号: 553-1801-5-ND
供应商: Digi-Key
标准整包数: 1

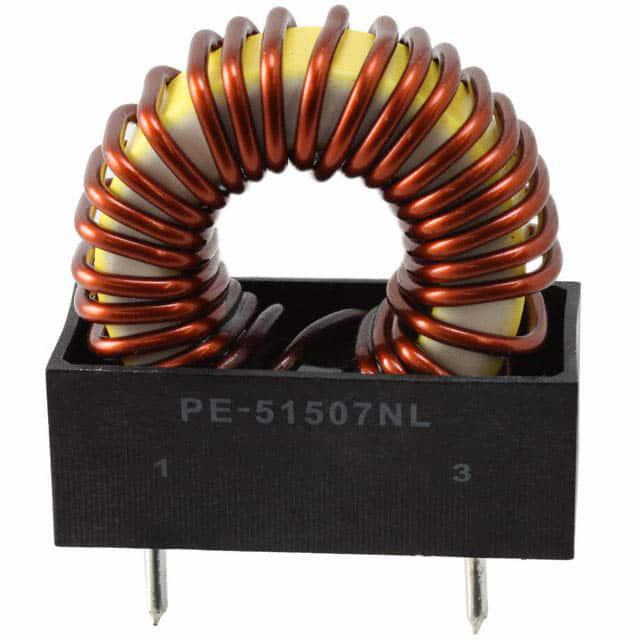

PULSE ELECTRONICS 插件电感 PE-51507NL

PE-51507NL概述

    高质量文章:电感器技术手册解析

    1. 产品简介


    电感器(Inductor)是电子电路中常见的无源元件之一,主要用于存储电磁能量并具有一定的滤波和平滑电流的作用。电感器广泛应用于开关电源、滤波器、振荡器等多种电子设备中。本文档将详细介绍Pulse Engineering公司生产的PE系列电感器的技术参数、特点及应用案例。

    2. 技术参数


    下表列出了PE系列电感器的主要技术参数,包括典型电感量、最大直流电阻(DCR)、储存能量等关键参数:
    | 产品型号 | 电感量 (µH) | 最大直流电流 (A) | 储存能量 (µJ) | 最大直流电阻 (mΩ) | 外形尺寸 (英寸) |
    |
    | PE-51506 | 17.0 | 40.0 | 2460 | 140 | 3 |
    | PE-51507 | 32.0 | 70.7 | 4100 | 270 | 4 |
    | PE-51508 | 60.0 | 120.0 | 7700 | 470 | 5 |
    | PE-51509 | 14.0 | 28.5 | 700 | 73 | 1 |
    | PE-51510 | 23.0 | 43.5 | 1400 | 130 | 2 |
    | PE-51511 | 43.0 | 85.5 | 2150 | 210 | 3 |
    | PE-51512 | 90.0 | 158.0 | 4500 | 420 | 4 |
    | PE-51513 | 144.0 | 262.0 | 7200 | 700 | 5 |

    3. 产品特点和优势


    PE系列电感器具备以下几个显著的特点和优势:
    - 高电流承载能力:通过优化设计,PE系列电感器能够承受更高的直流电流,确保在大电流环境下稳定运行。
    - 成本效益:采用半封装结构设计,降低了生产成本,同时保证了良好的散热性能。
    - 高温度耐受性:额定最高操作温度为130°C,适合高温环境下的应用。
    - 高储存能量:具有较高的储存能量能力,适用于需要大量储能的应用场合。

    4. 应用案例和使用建议


    PE系列电感器广泛应用于开关电源、滤波器等领域。例如,在一个典型的开关电源电路中,电感器可以用于储能和滤波,确保输出电压的稳定。
    使用建议:
    - 在选择合适的电感器时,应注意其最大电流承载能力和储存能量的需求。
    - 为了减少温度上升,建议限制ETOP(额定最大储能值)到规定的最大值。
    - 对于需要高频率应用的场合,建议选用高频率特性的电感器。

    5. 兼容性和支持


    PE系列电感器可与多种电子设备兼容,并且提供RoHS合规选项。厂商提供了详细的技术支持文档,用户可以通过Pulse Engineering的官方网站获得更多信息和支持。

    6. 常见问题与解决方案


    常见问题:
    - 温度上升过快:确保不超过规定的最大电流和ETOP,以避免温度过高。
    - 电感量波动:使用较高频率测试电压,以保持稳定的电感量。
    - 产品损坏:按照正确的接线方式安装,避免过载。
    解决方案:
    - 确保电感器的工作条件符合规格书中的要求。
    - 使用高频率测试电压以稳定电感量。
    - 遵循正确的接线方法,避免过载和损坏。

    7. 总结和推荐


    PE系列电感器凭借其高电流承载能力、成本效益和高温度耐受性,在开关电源和滤波器等应用中表现出色。该系列产品不仅具有强大的性能,而且提供了丰富的技术支持和良好的兼容性。因此,对于需要高性能电感器的应用场合,PE系列是一个值得推荐的选择。
    希望上述内容对您有所帮助!如果您有任何疑问或需要进一步的信息,请随时联系Pulse Engineering的官方支持团队。

PE-51507NL参数

参数
测试频率 50KHz
电感值 32μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 9.2mΩ
额定电流 16A
Q值 -
长*宽*高 49.53mm*23.11mm*50.8mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 管装

PE-51507NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-51507NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 插件电感 PULSE ELECTRONICS PE-51507NL PE-51507NL数据手册

PE-51507NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.1664 ¥ 110.1863
10+ $ 10.8295 ¥ 90.6295
50+ $ 9.4486 ¥ 79.073
100+ $ 8.9106 ¥ 74.5707
250+ $ 8.2474 ¥ 69.0205
500+ $ 8.19 ¥ 68.5401
库存: 139
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 110.18
直接购买
加入购物车
