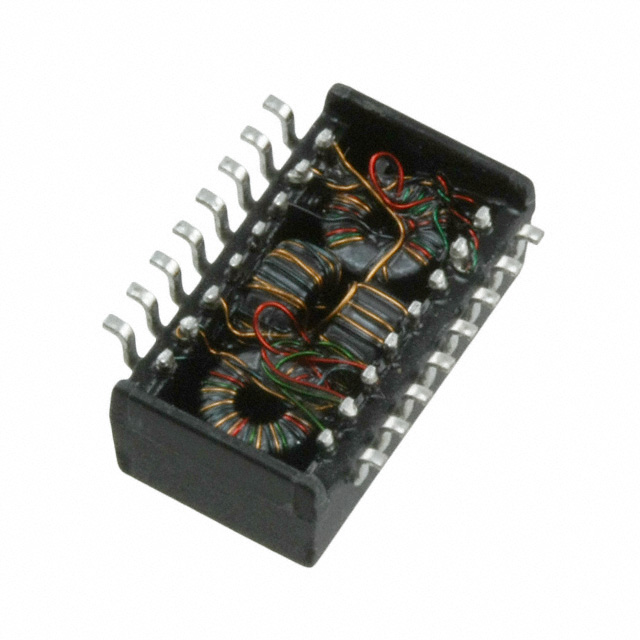

E2023NLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:2.5CTT(发射器),1CT:1CT(接收器) Isolation and Data Interface (Encapsulated) 200μH 贴片安装 12.57mm*7.11mm*5.33mm
供应商型号: 673-E2023NLT
供应商: Mouser
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 E2023NLT

E2023NLT概述


    产品简介


    本技术手册涵盖了用于网络应用的隔离变压器,具体型号为EC100.N。这些隔离变压器主要用于10BASE-T以太网适配卡、介质访问单元(MAUs)、集线器(Hubs)以及主板应用。它们通过电磁感应原理来实现电路间的信号传输,同时保证电气上的隔离,从而提高系统的稳定性和安全性。这些产品具有广泛的适用范围,适用于不同类型的网络通信设备中。

    技术参数


    以下是针对表面贴装(SMT)和通孔安装(PTH)两种封装方式下的主要技术参数:
    表面贴装(SMT)
    | 型号 | 转比 | 额定引脚 | 共模扼流圈 | 一次侧模式电感 | 容量 | 互绕漏感 | 直流电阻(最大) | 绝缘耐压(Vrms) |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 23Z128SM | 1CT:1.414CT | 2 | — | 200 | 15 | 0.5 | 0.4 | 2000 |
    | 23Z356SM | 1CT:1.414CT | 2 | ✓ | 200 | 12 | 0.5 | 0.6 | 2000 |
    | 23Z467SM | 1CT:2CT | 2 | ✓ | 140 | 12 | 0.2 | 0.6 | 2000 |
    通孔安装(PTH)
    | 型号 | 转比 | 额定引脚 | 共模扼流圈 | 一次侧模式电感 | 容量 | 互绕漏感 | 直流电阻(最大) | 绝缘耐压(Vrms) |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 23Z128 | 1CT:2CT | 2 | — | 140 | 15 | 0.5 | 0.4 | 2000 |

    产品特点和优势


    1. 低泄漏电感和耦合电容:这使得信号传输速度更快,有助于提高网络传输效率。
    2. 小尺寸设计:采用50密耳引脚间距,体积小巧,便于布局和散热。
    3. 符合IEEE 802.3标准:确保其在以太网应用中的兼容性和可靠性。
    4. 温度适应性强:提供宽泛的工作温度范围,适用于多种环境条件。
    5. 高绝缘耐压:提供更高的电气隔离能力,增强系统稳定性。

    应用案例和使用建议


    应用案例
    以一个典型的10Base-T应用电路为例,展示如何将这些隔离变压器集成到网络设备中。如上文图所示,PE-65728 和 PE-68023 等型号的隔离变压器被用来在不同端口之间进行信号传输,确保信号完整性和隔离效果。
    使用建议
    1. 选择合适的型号:根据实际的应用需求(如频率响应、环境温度等),选择适当的转比和封装方式。
    2. 优化布线:在电路板设计时,尽量减少信号线的长度,避免不必要的干扰和信号衰减。
    3. 适当冷却:对于高功率应用,考虑增加散热措施,确保设备长期稳定运行。

    兼容性和支持


    这些隔离变压器经过严格测试,确保与市面上主流的网络设备兼容。制造商提供全面的技术支持,包括详细的安装指南、维修服务及定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 信号传输不稳定 | 检查引脚连接是否正确,确保接地良好;确认电源电压是否稳定。 |
    | 设备过热 | 减少负载,检查散热是否足够;必要时更换更高规格的型号。 |
    | 输出信号失真 | 核查输入信号源是否正常;检查输出电路是否存在短路或断路。 |

    总结和推荐


    总体而言,这款隔离变压器在10BASE-T以太网应用中表现出色,具有高性能、可靠性和广泛的适用范围。无论是对于新项目开发还是现有系统的升级,都是理想的选择。强烈推荐在需要高速、稳定网络传输的应用中采用这些产品。

E2023NLT参数

参数
ET(伏特-时间) -
电感值 200μH
变压器类型 Isolation and Data Interface (Encapsulated)
匝数比 1CT:2.5CTT(发射器),1CT:1CT(接收器)
长*宽*高 12.57mm*7.11mm*5.33mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
