首页  >  产品百科  >  PG0087.102NLT

PG0087.102NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 40MHz 3.5A 3.5A 1μH 33mΩ ±20% 2424 标准安装,贴片安装 6.2mm*6.2mm*2mm
供应商型号: N-PG0087.102NLT
供应商: 云汉优选
标准整包数: 1500

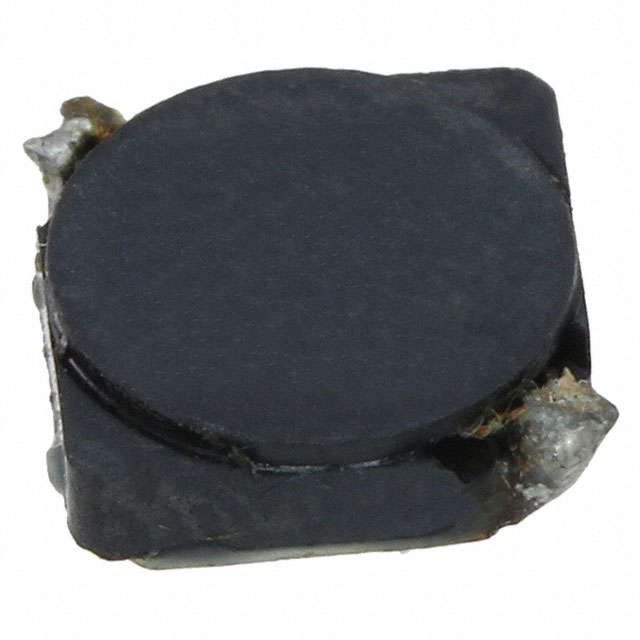

PULSE ELECTRONICS 贴片电感 PG0087.102NLT

PG0087.102NLT概述

    # SMT Power Inductors Shielded Drum Core - PG0087NL Series

    产品简介


    SMT Power Inductors Shielded Drum Core - PG0087NL 系列是一款高可靠性、高效能的电感器产品。它们专为表面贴装技术(SMT)设计,提供多种电感值选择(0.9µH 到 4.5mH),适用于电源管理、通信设备、计算机及消费电子等领域。此系列电感器采用屏蔽鼓式核心结构,具有出色的电磁干扰抑制能力,能够显著提高电路的整体性能。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 高度:2.0mm 最大
    脚印:6.2mm x 6.2mm 最大 |
    | 电流额定值 | 最高达 3.5A |
    | 电感范围 | 0.9µH 至 4.5mH |
    | 工作温度 | 操作温度:-40°C 至 +130°C |
    | 电气规格 | @ 25°C |
    | 温度上升 | -10%饱和电流:33A
    +40°C加热电流:3.5A |
    具体的产品规格详见下表:
    | Part Number | Inductance @ 0ADC (µH ±20%) | Inductance @ Irated (µH TYP) | Irated (A) | DCR (mΩ) | Saturation Current -10% (A) | Heating Current IDC +40°C (A) | Core Loss Factor (K2) | SRF TYP MAX (MHz) |
    |
    | PG0087.102NL | 1.0 | 0.9 | 3.5 | 29 | 33 | 3.5 | 5.5 | 710 |
    | PG0087.152NL | 1.5 | 1.3 | 3.0 | 23 | 34 | 3.0 | 4.9 | 870 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    | PG0087.305NL | 3000 | 2700 | 0.038 | 31530 | 30660 | 0.12 | 37000 | 1.6 |

    产品特点和优势


    - 高效能和可靠性:能够在广泛的温度范围内稳定运行,满足不同应用场景的需求。
    - 卓越的电磁兼容性:采用屏蔽设计,有效降低电磁干扰对系统的影响。
    - 多样化选择:提供从0.9µH到4.5mH的多种电感值,可满足不同功率管理和滤波需求。
    - 环保认证:所有型号均符合RoHS标准,确保产品绿色、安全。

    应用案例和使用建议


    PG0087NL系列电感器广泛应用于电源管理、滤波、信号处理等场合。例如,在一个高性能电源模块中,该电感器可以作为关键元件来减少电压波动,提高系统的效率和稳定性。在使用这些电感器时,应注意以下几点:
    - 负载平衡:确保电感器在其额定电流范围内运行,以避免过热。
    - 散热管理:根据系统的工作条件选择适当的安装方式,确保良好的散热效果。
    - 环境适应性:考虑到宽广的工作温度范围,选择合适的电感器型号以适应特定的应用环境。

    兼容性和支持


    PG0087NL系列电感器设计用于与主流电子设备和组件兼容,如印刷电路板(PCB)、开关电源(SMPS)等。Pulse Electronics提供了详细的文档和技术支持,包括产品选型指南、应用笔记和技术问答等,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何确定电感器的工作温度范围? | 查看技术手册中的电气规格表,并注意环境温度变化的影响。 |
    | 如何防止过热? | 确保电流不超过额定值,采取有效的散热措施,如增加散热片或改进散热路径。 |
    | 产品是否符合RoHS标准? | 所有型号均符合RoHS标准,但非NL后缀的型号可能不符合,如有需要请咨询供应商。 |

    总结和推荐


    PG0087NL系列电感器凭借其卓越的性能、可靠的稳定性和广泛的适用性,在电源管理和信号处理领域表现出色。其独特的屏蔽设计使其在各种环境中都能保持优异的性能表现,是构建高效、可靠系统的理想选择。强烈推荐使用PG0087NL系列电感器,以实现最佳的设计结果。如有任何疑问或技术支持需求,请联系Pulse Electronics。

PG0087.102NLT参数

参数
额定电流 3.5A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 3.5A
自谐振频率(SRF) 40MHz
容差 ±20%
直流电阻(DCR) 33mΩ
长*宽*高 6.2mm*6.2mm*2mm
通用封装 2424
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PG0087.102NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PG0087.102NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PG0087.102NLT PG0087.102NLT数据手册

PG0087.102NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
