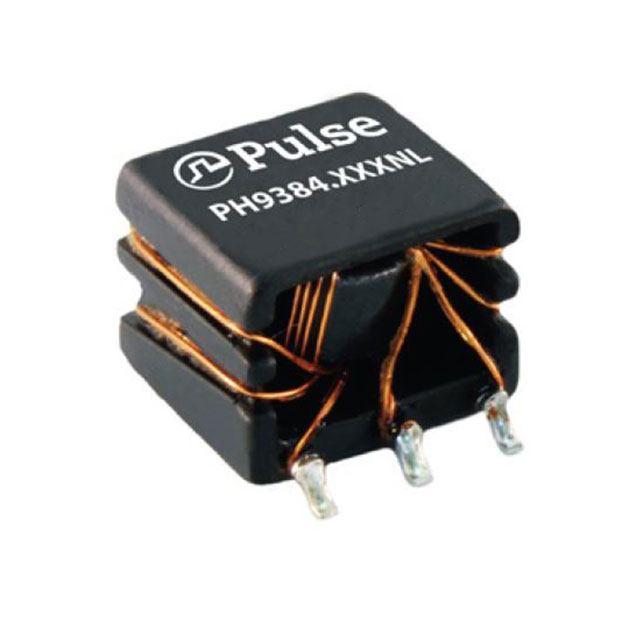

PH9384.089NLT

产品分类: 磁性器件套件/配件
厂牌: PULSE ELECTRONICS
产品描述: Power Transformer 8CT:9CT 4000Vrms 6 Terminal Gull Wing SMD Automotive
供应商型号: N-PH9384.089NLT
供应商: 云汉优选
标准整包数: 400
PULSE ELECTRONICS 磁性器件套件/配件 PH9384.089NLT

PH9384.089NLT概述

    高隔离功率变压器技术手册

    1. 产品简介


    产品类型: 高隔离功率变压器
    主要功能: 适用于固定占空比推挽拓扑结构,提供低功耗解决方案(最高3W),从低电压源提供电源。特别适合用于隔离型RS-485/RS-232电源驱动电路。
    应用领域: 通信设备、工业自动化、医疗设备等需要高隔离度的应用场景。

    2. 技术参数


    | 参数 | 描述 |

    | 产品型号 | PH9384.XXXNL |
    | 主要规格 | SMD贴片式变压器 |
    | 隔离耐压 | 4kVrms(连续550Vrms) |
    | 加强绝缘 | 符合UL60950-1标准,8.5mm爬电距离 |
    | 包装形式 | 侧包边封装(Sidecar Package) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 基本特性 | 绝缘耐压、增强爬电距离、专利技术 |

    3. 产品特点和优势


    - 高隔离度: 4kVrms的隔离耐压能力,适合严苛的电气隔离需求。
    - 低功耗: 最高支持3W输出功率,适合低功耗应用场景。
    - 耐温范围广: -40°C 至 +125°C的工作温度范围,适应多种恶劣环境。
    - 加强绝缘: 满足UL60950-1标准,具备较高的电气安全性。
    - 专利技术: 美国专利US Pat 9,646,755,确保了产品的可靠性和创新性。

    4. 应用案例和使用建议


    - 应用场景: 隔离型RS-485/RS-232电源驱动电路、工业自动化控制系统等。
    - 使用建议:
    - 在设计电路时,注意选择合适的变压器型号,确保输入电压和输出电压匹配。
    - 使用过程中,注意散热,避免温度过高影响使用寿命。
    - 在复杂环境中使用时,可以考虑增加额外的保护措施,如安装保险丝等。

    5. 兼容性和支持


    - 兼容性: 可以与MAXIM™ MAX253 IC兼容使用。
    - 支持服务: 脉冲公司提供全球化的技术支持和服务,包括产品咨询、技术指导等。
    - 包装形式: 可选择卷带包装,方便自动化生产。

    6. 常见问题与解决方案


    - 问题1: 变压器过热。
    - 解决方案: 检查电路负载是否过大,适当调整负载;确保良好的散热条件。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查输入电压是否稳定,检查绕组匝数比是否合适;确认连接线是否良好。
    - 问题3: 爬电距离不满足要求。
    - 解决方案: 确认变压器型号符合应用场合的要求,必要时更换更高爬电距离的产品。

    7. 总结和推荐


    综合评估: PH9384系列高隔离功率变压器凭借其卓越的隔离性能、广泛的温度适用范围和稳定的电气特性,在工业控制、通信等领域具有广泛的应用前景。
    推荐使用: 建议在需要高隔离度和稳定电源的应用场景中使用该产品。由于其优良的设计和性能,能够有效提升系统的可靠性和稳定性。

PH9384.089NLT参数

参数
长*宽*高 12.5mm*9.2mm*7.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PH9384.089NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PH9384.089NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 磁性器件套件/配件 PULSE ELECTRONICS PH9384.089NLT PH9384.089NLT数据手册

PH9384.089NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.1766 ¥ 10.5012
800+ $ 1.1227 ¥ 10.0202
1200+ $ 1.0914 ¥ 9.7407
1600+ $ 1.071 ¥ 9.5587
库存: 96800
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 4200.48
