PA4341.821ANLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 16A 14A 820nH 6mΩ ±20% 贴片安装 7.1mm*6.6mm*3mm
供应商型号: N-PA4341.821ANLT
供应商: 云汉优选
标准整包数: 1000

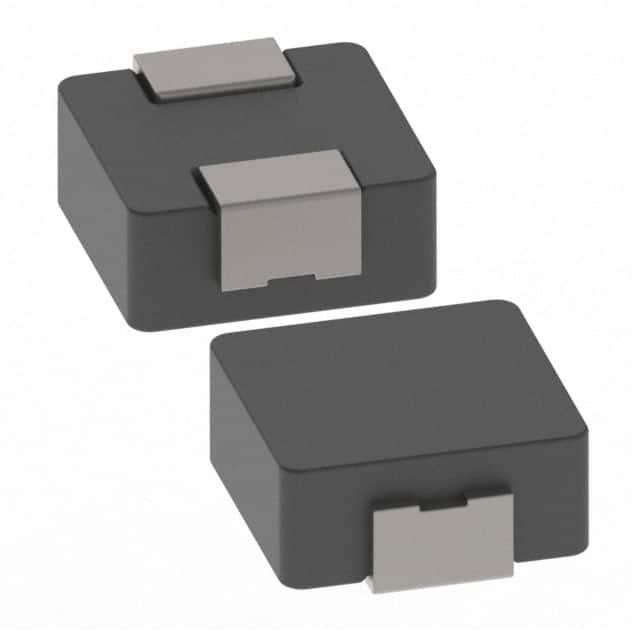

PULSE ELECTRONICS 贴片电感 PA4341.821ANLT

PA4341.821ANLT概述

    # 高电流封装式功率电感:PA4341.XXXANLT 系列技术手册

    产品简介


    本手册介绍的是Pulse Electronics公司生产的高电流封装式功率电感PA4341.XXXANLT系列。该系列产品主要用于需要高性能电源管理的应用领域,例如通信设备、工业控制、数据中心等。这些电感器具有屏蔽结构和紧凑设计,能够提供高电流、低直流电阻(DCR)和高效率的特点,同时有效减少声噪和漏磁。

    技术参数


    基本信息
    - 型号命名: PA4341.XXXANLT
    - 封装尺寸: 7.4mm x 6.8mm(最大)
    - 高度: 3.0mm(最大)
    - 隔离电压: 200Vdc(端子与磁芯之间)
    电气特性
    | 零件编号 | 电感值(uH) | 饱和电流(A) | 额定电流(A) | 电流(饱和电流时) | 阻抗(kHz) |
    |
    | PA4341.151ANLT | 0.15 | 36 | 25 | 160MHz | 336.4 |
    | PA4341.221ANLT | 0.22 | 32 | 21 | 130MHz | 524.0 |
    | PA4341.331ANLT | 0.33 | 22 | 20 | 95MHz | 271.6 |
    | ... | ... | ... | ... | ... | ... |
    温度范围
    - 工作温度范围: -55°C 至 +155°C
    - 额定温度: 25°C

    产品特点和优势


    特点
    1. 屏蔽结构: 减少电磁干扰。
    2. 紧凑设计: 尺寸小巧,适用于空间受限的设计。
    3. 高电流处理能力: 最大可达25.0A。
    4. 低DCR: 支持高效能量传输。
    5. 低漏磁: 减少对周围电路的影响。
    6. 高隔离电压: 确保在不同环境下的可靠性。
    优势
    - 高性能: 能满足复杂系统对电源管理的需求。
    - 易于集成: 可与各种标准PCB布局无缝对接。
    - 广泛应用: 在多种高要求环境中均有出色表现。

    应用案例和使用建议


    应用案例
    PA4341.XXXANLT系列电感器广泛应用于服务器电源、通信设备电源管理单元、可再生能源逆变器、LED驱动器等领域。其出色的性能使其成为上述应用中的理想选择。
    使用建议
    1. 温度监控: 由于工作温度范围较宽,建议在设计中加入温度监测机制,确保组件在安全范围内运行。
    2. 散热设计: 合理设计PCB和散热片,以降低热阻,提高整体效率。
    3. 兼容性检查: 在使用前,确保所有相关组件与电感器兼容,避免信号失真或过热问题。

    兼容性和支持


    兼容性
    该电感器设计用于标准SMD(表面贴装)制造流程,适合大多数主流PCB组装工艺。它与常见的PCB材料和设计规则兼容。
    支持
    Pulse Electronics为该系列产品提供了全面的技术支持,包括样品测试、性能验证和专业咨询。如有需求,可联系其客户服务部门。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题: 电感器出现过热现象。
    - 解决方案: 检查PCB设计是否合理,是否有足够的散热路径。调整PCB布局或增加散热措施。
    2. 问题: 电感器噪声过大。
    - 解决方案: 检查安装是否牢固,是否存在外部干扰源。必要时添加屏蔽罩或其他降噪措施。
    3. 问题: 饱和电流不达标。
    - 解决方案: 确认实际使用条件与手册中的测试条件一致。必要时更换更适合的型号。

    总结和推荐


    PA4341.XXXANLT系列高电流封装式功率电感器以其出色的性能和稳定性,在高电流应用中表现出色。其独特的屏蔽结构、低DCR和高效率使它在电源管理和信号处理方面具有显著的优势。建议在高可靠性应用中优先考虑该系列电感器,尤其对于那些对热管理和噪声控制有严格要求的场合。
    如果你正在寻找一种可靠的、高效的电感器来满足你的设计需求,PA4341.XXXANLT系列无疑是最佳选择之一。

PA4341.821ANLT参数

参数
额定电流 14A
Q值 -
测试频率 100KHz
电感值 820nH
饱和电流(LSAT) 16A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 6mΩ
长*宽*高 7.1mm*6.6mm*3mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4341.821ANLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4341.821ANLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4341.821ANLT PA4341.821ANLT数据手册

PA4341.821ANLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3922 ¥ 3.3337
3000+ $ 0.3708 ¥ 3.1518
库存: 32000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3333.7
