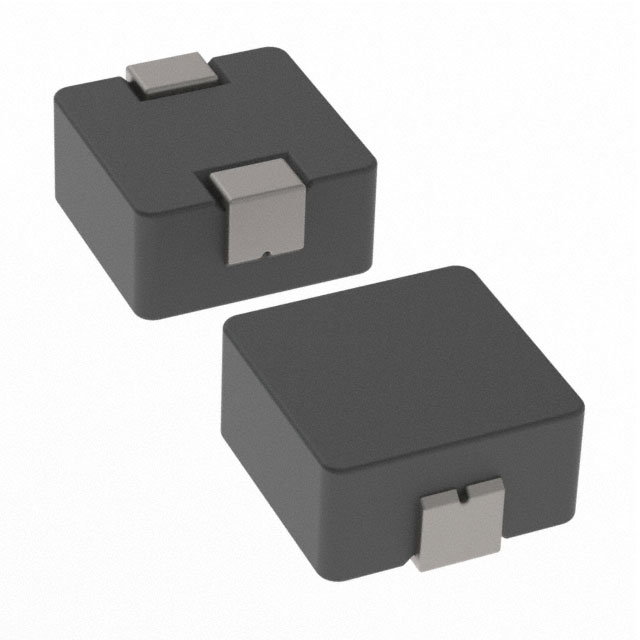

PA4343.152ANLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 30A 25A 1.5μH 2.53mΩ ±20% 标准安装,贴片安装 13.5mm*12.6mm*6.5mm
供应商型号: 553-4024-2-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PA4343.152ANLT

PA4343.152ANLT概述

    高电流贴片功率电感——PA4343.XXXANLT系列

    产品简介


    高电流贴片功率电感PA4343.XXXANLT系列是一款小型化、屏蔽型的设计产品,适用于高电流需求的应用场景。该系列电感具备低直流电阻(DCR)、高效率的特点,并通过优化设计将音噪降至最低。广泛应用于汽车电子、工业控制、通信设备等领域。

    技术参数


    - 尺寸:高度最大为6.5mm,贴装面积为14.0mm x 12.8mm
    - 电感值范围:0.22μH到68μH
    - 电流额定值:高达53A
    - 饱和电流:根据不同的型号,饱和电流在39A到105A之间
    - 自谐振频率:高达130MHz
    - 直流电阻:在0.4mΩ至35mΩ之间
    - 温升电流:在40°C至155°C范围内变化
    - 隔离电压:终端和核心之间达200Vdc

    产品特点和优势


    - 屏蔽结构:有效减少电磁干扰,提高整体性能。
    - 紧凑设计:适合空间受限的应用场合。
    - 低音噪和漏磁:采用先进的工艺技术,最大限度减少噪声和磁泄漏。
    - 宽温度范围:可以在极端环境下稳定工作,适用温度范围为-55°C至+155°C。

    应用案例和使用建议


    - 汽车电子:用于电池管理系统和电机驱动电路,确保高效能和稳定性。
    - 工业控制:适用于电源转换模块和储能系统,提供可靠的电力支持。
    - 通信设备:如无线基站和数据中心,满足高电流需求并降低能耗。
    使用建议:
    - 在高温环境下工作时,需特别关注散热问题。
    - 为避免饱和现象,建议对电感电流进行监控。
    - 确保安装符合推荐的贴装标准,以达到最佳性能。

    兼容性和支持


    PA4343.XXXANLT系列具有良好的兼容性,可以与其他同类产品或现有电路板无缝对接。制造商提供全面的技术支持和服务,包括样品供应和定制化需求。如需更多信息,请联系当地销售代表。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 音噪过高 | 检查安装环境,确保接地良好;检查PCB设计,优化电流路径。 |
    | 温度过高 | 改善散热条件,增加外部散热片;调整负载,降低工作电流。 |
    | 安装不稳定 | 确认使用推荐的贴装尺寸,严格按手册要求进行焊接。 |

    总结和推荐


    高电流贴片功率电感PA4343.XXXANLT系列凭借其高性能和可靠性,在多种高电流应用场景中表现出色。适用于严苛的工作环境,并且具有优异的热管理和低噪声特性。鉴于其广泛的应用范围和显著的优势,强烈推荐使用该产品。对于需要高可靠性和高性能的系统来说,这款电感是理想的选择。

PA4343.152ANLT参数

参数
Q值 -
测试频率 100KHz
电感值 1.5μH
饱和电流(LSAT) 30A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.53mΩ
额定电流 25A
长*宽*高 13.5mm*12.6mm*6.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4343.152ANLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4343.152ANLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4343.152ANLT PA4343.152ANLT数据手册

PA4343.152ANLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
