H5062NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1:1(发射器),1:1(接收器) Isolation and Data Interface (Encapsulated) 贴片安装 17.53mm*12.2mm*5.76mm
供应商型号: H5062NL
供应商: 国内现货
标准整包数: 1

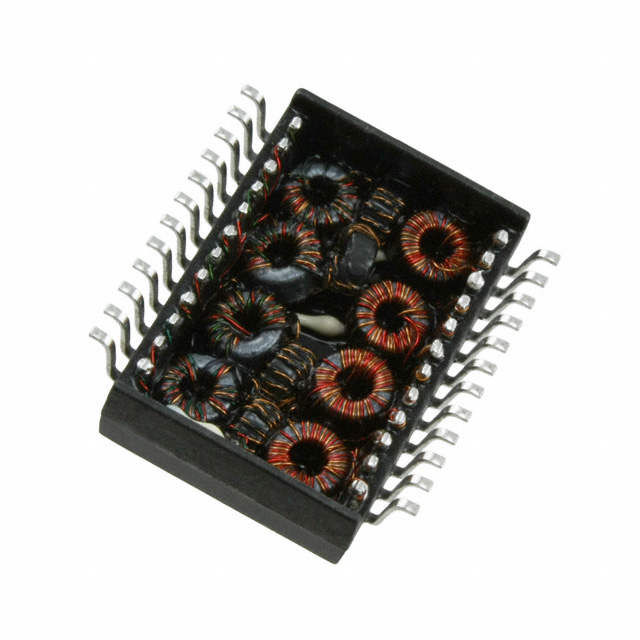

PULSE ELECTRONICS 脉冲变压器 H5062NL

H5062NL概述

    Star MagneticsTM Gigabit Transformer Modules with PoE Option

    1. 产品简介


    Star MagneticsTM Gigabit Transformer Modules with PoE Option(PoE:以太网供电)是一款高性能的网络变压器模块,专为千兆以太网设计。该模块提供以太网供电功能,能够有效地将电力传输到联网设备。此款模块广泛应用于网络设备、通信设备和工业控制系统等领域。

    2. 技术参数


    - 重量: 2.63克(标准配置)
    - 包装规格:
    - 带状卷装:300/带
    - 管装:25/管
    - 尺寸: 0.25毫米(除非另有说明,所有公差均为±0.01毫米)
    - RoHS认证: 符合RoHS标准,最高回流温度245°C
    - 电气特性:
    - 插入损耗(最大值): 1 dB
    - 回波损耗(2out = 100Ω ±15%):
    - 0.1 MHz: -1.1 dB
    - 100 MHz: -10 dB
    - 串扰(相邻信道最小值):
    - 30 MHz: -43 dB
    - 60 MHz: -37 dB
    - 100 MHz: -33 dB
    - 脉冲耐压(最小值): 1 kVrms
    - 工作温度范围: 0°C 至 70°C
    - 兼容标准: 符合IEEE 802.3标准

    3. 产品特点和优势


    - 紧凑型设计: 易于集成,适用于空间受限的应用场合。
    - 高可靠性: 符合严格的RoHS标准,保证环保和长久耐用。
    - 以太网供电(PoE)支持: 灵活的供电方式,减少布线成本。
    - 优良的电气性能: 低插入损耗、高回波损耗及低串扰,确保信号传输质量。
    - 多功能性: 支持单端口和双端口应用,适应不同场景需求。

    4. 应用案例和使用建议


    - 网络交换机: 在网络交换机中使用,可以实现高效的数据传输和供电。
    - 工业自动化系统: 在工业控制环境中,提高系统的稳定性和可靠性。
    - 家庭路由器: 集成PoE功能,简化布线并提升设备的连接性能。
    使用建议:
    - 在安装过程中注意避免强电磁干扰,以免影响模块性能。
    - 定期检查连接点的稳固性,防止接触不良导致故障。

    5. 兼容性和支持


    - 兼容性: 该模块具有良好的兼容性,能够与多种品牌的网络设备和控制器配合使用。
    - 技术支持: Pulse Electronics 提供全面的技术支持服务,包括产品咨询、安装指导和技术文档下载。

    6. 常见问题与解决方案


    - 问题: 模块安装后无法正常供电
    - 解决方法: 检查电源连接是否正确,确保电源适配器符合要求。
    - 问题: 数据传输不稳定
    - 解决方法: 确认模块连接牢固,排除外部干扰源。
    - 问题: 设备发热严重
    - 解决方法: 检查散热条件,必要时增加散热措施。

    7. 总结和推荐


    综上所述,Star MagneticsTM Gigabit Transformer Modules with PoE Option 是一款性能卓越的网络变压器模块,适用于多种工业和商业应用场合。其紧凑的设计、高效的电气特性和良好的兼容性使其在市场上具有很强的竞争力。因此,我们强烈推荐使用该产品,以满足您对高性能网络设备的需求。

H5062NL参数

参数
电感值 -
变压器类型 Isolation and Data Interface (Encapsulated)
匝数比 1:1(发射器),1:1(接收器)
ET(伏特-时间) -
长*宽*高 17.53mm*12.2mm*5.76mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

H5062NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

H5062NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS H5062NL H5062NL数据手册
