首页  >  产品百科  >  PA4309.332NLT

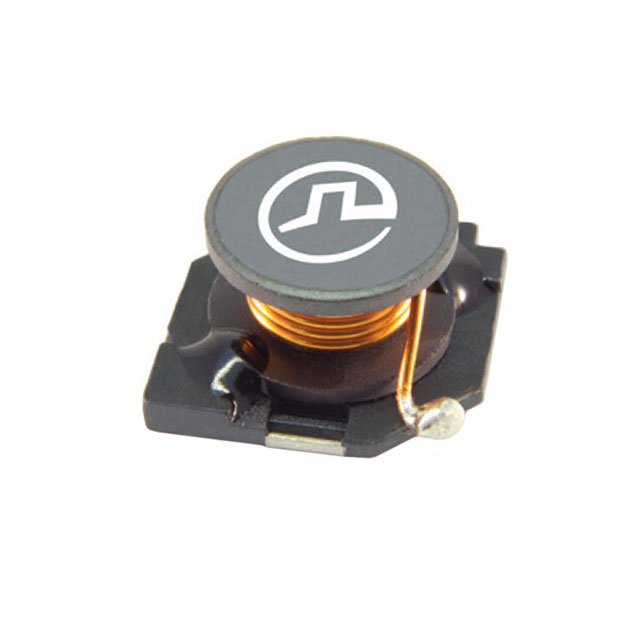

PA4309.332NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 19A 3.3μH 30mΩ ±30% 标准安装,贴片安装 12.8mm*12.8mm*7mm
供应商型号: N-PA4309.332NLT
供应商: 云汉优选
标准整包数: 500
PULSE ELECTRONICS 贴片电感 PA4309.332NLT

PA4309.332NLT概述

    Unshielded Drum Core Inductor 技术手册

    1. 产品简介


    Unshielded Drum Core Inductor(无屏蔽圆柱芯电感器)是Pulse Electronics公司生产的一种高精度电感器系列。该系列产品主要包括PA4309.XXXNL和PA4310.XXXNL两个系列,广泛应用于各种电子设备中,如电源管理、汽车电子、通信系统等。

    2. 技术参数


    - 封装尺寸:最大封装尺寸为PA4309系列(12.8mm x 12.8mm x 7.0mm)和PA4310系列(12.8mm x 12.8mm x 8.0mm)。
    - 电流等级:从1A到20A。
    - 电感范围:从1μH到1000μH。
    - 温度范围:工作温度范围为-40°C至125°C。
    - 电气特性:
    - 精度:1μH至8.2μH范围内的精度为±30%,10μH至680μH范围内的精度为±20%。
    - 测量条件:电感值在100kHz、250mV条件下测量。
    - 额定电流:额定电流指的是部件能够承受的加热电流,在典型应用中,当达到额定电流时,电感值会下降至空载值的85%-90%。
    - 环境温度:组件温度必须在规定的操作温度范围内。

    3. 产品特点和优势


    Unshielded Drum Core Inductor系列的主要特点包括:
    - 大电流等级:提供高达20A的电流等级,适用于高电流需求的应用场景。
    - 宽广的电感范围:从1μH到1000μH,满足不同应用场景的需求。
    - 优异的温度稳定性:能够在极端环境下稳定运行,包括-40°C至125°C的工作温度范围。
    - 小体积设计:紧凑的设计使其在空间受限的应用中更加灵活。

    4. 应用案例和使用建议


    - 应用案例:这款电感器广泛应用于开关电源、DC-DC转换器、逆变器、电池充电器等领域。例如,在汽车电子中,它用于电源管理和信号滤波。
    - 使用建议:为了确保最佳性能,建议在高温环境下使用时进行适当的散热处理,以避免过热。同时,由于电感值可能随温度变化而波动,因此在设计电路时需要考虑到这一因素。

    5. 兼容性和支持


    - 兼容性:该产品符合行业标准的包装规范EIA481,可以方便地与其他标准电子元器件集成。
    - 支持和服务:Pulse Electronics在全球范围内设有多个技术支持中心,提供全方位的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:电感值波动大。
    - 解决方案:检查温度变化是否过大,适当增加散热措施。
    - 问题2:电流等级不足。
    - 解决方案:选择更高电流等级的产品型号。
    - 问题3:安装不稳定。
    - 解决方案:确认焊接工艺是否合格,必要时更换焊料。

    7. 总结和推荐


    Unshielded Drum Core Inductor系列是市场上一款非常优秀的电感器产品,具有高电流等级、宽广的电感范围和优异的温度稳定性等特点。我们强烈推荐此系列产品给需要高性能电感器的用户。

PA4309.332NLT参数

参数
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 30mΩ
额定电流 19A
Q值 -
长*宽*高 12.8mm*12.8mm*7mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA4309.332NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4309.332NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4309.332NLT PA4309.332NLT数据手册

PA4309.332NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4876 ¥ 4.1446
1000+ $ 0.4635 ¥ 3.9398
1500+ $ 0.4386 ¥ 3.7281
库存: 3000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2072.3
直接购买
加入购物车
