PA4344.104NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 6.5A 5.3A 100μH 118mΩ 标准安装,贴片安装 17.7mm*17.2mm*7mm
供应商型号: 4127221
供应商: 海外现货
标准整包数: 1

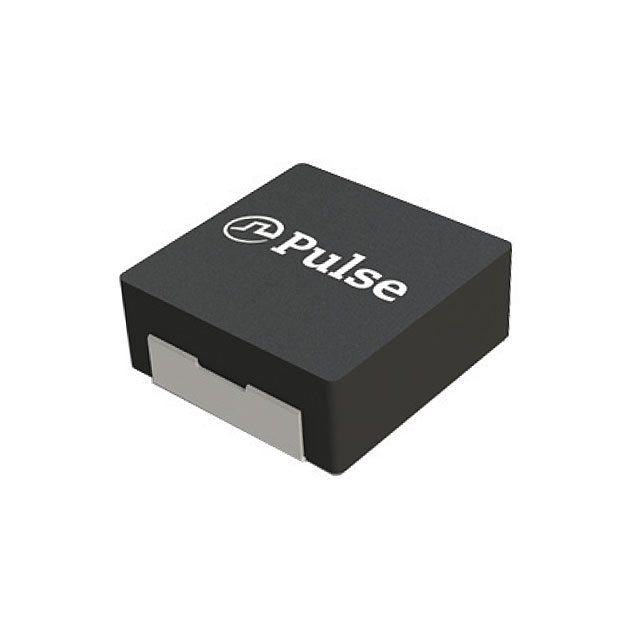

PULSE ELECTRONICS 贴片电感 PA4344.104NLT

PA4344.104NLT概述

    # 高电流贴片功率电感技术手册

    产品简介


    高电流贴片功率电感是一种用于高电流应用的封装式电感器,型号为PA4344.XXXNLT 和 PM4344.XXXNLT 系列。该系列产品主要用于电源管理和滤波电路中,具有高电流处理能力、低直流电阻(DCR)和高效率等特点。广泛应用于通信设备、服务器、工业控制、汽车电子等多个领域。

    技术参数


    | 参数 | 型号 | 单位 | 最大值 |
    ||
    | 尺寸(长x宽) | 17.7 x 17.2 mm | mm
    | 高度 | 7.0 mm | mm
    | 电流容量 | 52.0 A | A
    | 电感范围 | 1.0 μH - 100 μH | μH
    | DCR | 0.3 mΩ - 118 mΩ | mΩ
    | 饱和电流 | 25 A - 68 A | A
    | 温度范围 | -55°C - +125°C | °C
    | 绝缘耐压 | 200 Vdc | Vdc

    产品特点和优势


    1. 屏蔽结构设计:采用屏蔽结构设计,有效降低电磁干扰(EMI),确保在高电流环境下依然保持稳定运行。
    2. 紧凑设计:采用紧凑的封装设计,适合在空间受限的应用环境中使用。
    3. 高电流能力:最高可承受高达52.0 A 的电流,适用于需要大电流的应用场合。
    4. 低直流电阻(DCR):DCR 值极低,进一步提高了能效比,减少了能量损失。
    5. 高效率:高效的磁芯损耗特性,使得产品能在高温条件下仍保持良好的性能表现。
    6. 最小化噪音和泄漏磁通量:有效降低了产品工作时产生的噪音,减少了信号干扰。
    7. 商用和车用级别:提供商业和汽车级两种不同等级的产品,满足不同领域的应用需求。

    应用案例和使用建议


    应用案例
    该系列电感器被广泛应用于多种场景,如:
    - 通信基站中的电源管理模块
    - 服务器中的直流-直流转换器
    - 工业自动化控制系统中的滤波电路
    - 汽车电子系统中的电源管理系统
    使用建议
    1. 环境适应性:请确保在使用过程中,组件的实际温度(环境温度加温升)在规定的标准工作范围内,一般情况下不应超过125°C。
    2. 系统测试:为了确保产品的性能,建议在系统级别上进行测试,以验证其在实际工作环境下的性能。
    3. 布局优化:合理设计PCB走线宽度和厚度,改善空气流通条件,有助于提高散热效果,避免过热。

    兼容性和支持


    - 兼容性:该系列电感器不仅具有商用级别的兼容性,还提供了符合AEC-Q200标准的车用版本,能够与不同品牌的其他电子元件兼容使用。
    - 技术支持:如有需要,可通过官方网站或联系销售人员获取更多技术支持信息。

    常见问题与解决方案


    1. 温度超出限制:确保电路设计合理,选择适当的PCB走线尺寸,增加空气流通以改善散热。
    2. 饱和电流不稳定:根据实际工作环境调整电流负载,避免长时间超过标称饱和电流。
    3. 接触不良:检查焊接质量和焊点连接情况,确保良好的电气连接。

    总结和推荐


    综上所述,PA4344.XXXNLT 和 PM4344.XXXNLT 系列高电流贴片功率电感器凭借其独特的结构设计和卓越的性能,成为众多应用场合的理想选择。特别适用于要求高可靠性、高效能和紧凑设计的应用。我们强烈推荐使用这些高性能的电感器,以实现更稳定的系统运行和更好的能源利用效率。
    希望以上信息对您有所帮助,如果您有任何疑问或需要更多信息,请随时联系我们。

PA4344.104NLT参数

参数
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 6.5A
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 118mΩ
额定电流 5.3A
长*宽*高 17.7mm*17.2mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4344.104NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4344.104NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4344.104NLT PA4344.104NLT数据手册

PA4344.104NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.9918
10+ ¥ 17.2237
100+ ¥ 16.9161
500+ ¥ 16.6085
1000+ ¥ 16.6085
2000+ ¥ 16.6085
4000+ ¥ 16.6085
库存: 530
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.99
