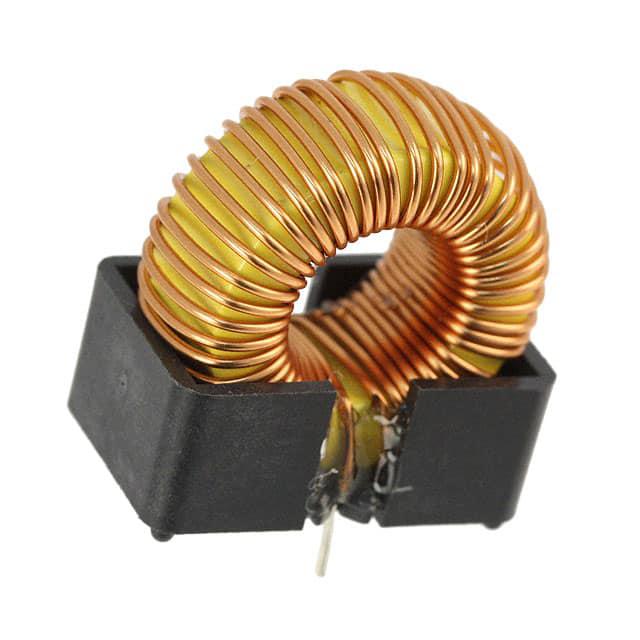

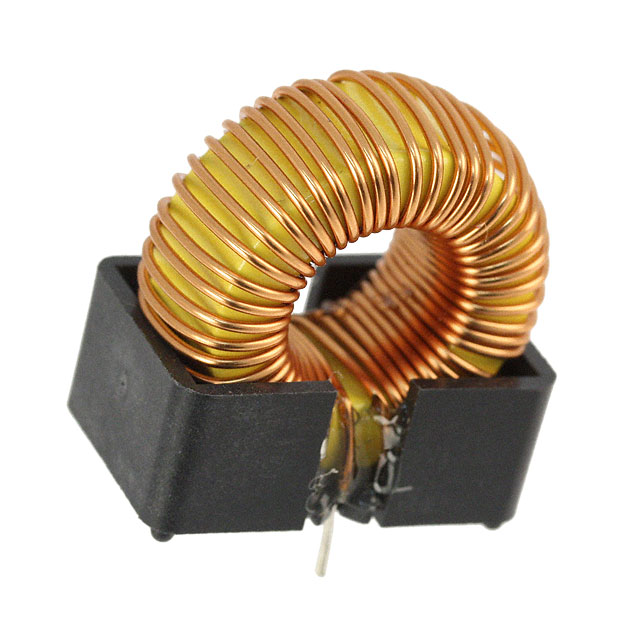

PE-53115NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 3A 150μH 100mΩ ±20% 垂直安装,通孔安装 24.64mm*15.5mm*27.94mm
供应商型号: F-PE-53115NL
供应商: 海外现货
标准整包数: 55
PULSE ELECTRONICS 贴片电感 PE-53115NL

PE-53115NL概述


    产品简介


    PE系列电感器专为National Semiconductor的50 kHz Simple Switcher™电源管理IC(如LM2574、LM2575和LM2576)设计。这些电感器广泛应用于开关稳压器和其他需要高效能和高可靠性的电路中。它们具有优异的热性能和机械结构,符合UL 94V-0阻燃标准,适合恶劣的工作环境。电感器提供多种尺寸和电感值选择,满足不同的设计需求。

    技术参数


    以下为电感器的主要技术规格:
    | 参数 | 描述 |

    | 感应值(典型值) | 从47 µH到2200 µH,涵盖低频至高频应用 |
    | 最大直流电流(Idc) | 从0.64 A到3.0 A,适用于各种负载需求 |
    | 最大瞬时电压(ETop) | 90 V-µSec或200 V-µSec,用于高压环境 |
    | 工作温度范围 | -40°C至+130°C |
    | 尺寸(长×宽×高) | 0.020"至0.700"(英寸),灵活适配不同封装 |
    备注:电感值会随直流电流变化而调整,详见手册第一页说明。

    产品特点和优势


    1. 高性能设计:采用优质材料确保高效率和稳定性。
    2. 多用途兼容性:可与多种National Semiconductor的Switcher IC完美配合。
    3. 环境友好:符合UL 94V-0标准,安全可靠。
    4. 多样选择:提供多种尺寸和电感值选项,适应复杂设计需求。
    5. 高效散热:特殊结构设计增强散热能力,延长使用寿命。

    应用案例和使用建议


    应用场景:
    - 开关稳压器电路
    - 通信设备电源模块
    - 工业控制和测量仪器
    使用建议:
    1. 根据具体应用选择合适的电感值和直流电流参数。
    2. 避免超出额定工作温度范围,特别是在高温环境下需额外散热处理。
    3. 设计PCB布局时,参考建议的焊盘排布图以确保良好接触和信号完整性。

    兼容性和支持


    PE系列电感器已通过严格测试并获得National Semiconductor认证,保证其与相关芯片的良好兼容性。此外,Pulse Electronics提供全球技术支持服务,客户可通过其官网或当地分支机构获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值偏离预期 | 确认直流电流是否超过规定限制 |
    | 温度过高 | 增加外部散热措施 |
    | 性能不稳定 | 检查电路连接及焊接质量 |

    总结和推荐


    PE系列电感器凭借其卓越的技术性能和广泛的应用场景,成为开关稳压器设计的理想选择。其兼容性好、操作简便且支持全面的服务体系,使其在市场上极具竞争力。我们强烈推荐此系列产品给需要高可靠性电感解决方案的设计工程师。
    最终评分:★★★★★(满分五星)

PE-53115NL参数

参数
额定电流 3A
Q值 -
测试频率 -
电感值 150μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 100mΩ
长*宽*高 24.64mm*15.5mm*27.94mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 管装

PE-53115NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53115NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-53115NL PE-53115NL数据手册

PE-53115NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 1.3395 ¥ 11.3457
110+ $ 1.3276 ¥ 11.2444
165+ $ 1.3156 ¥ 11.1431
库存: 504
起订量: 55 增量: 55
交货地:
最小起订量为:55
合计: ¥ 624.01
直接购买
加入购物车
