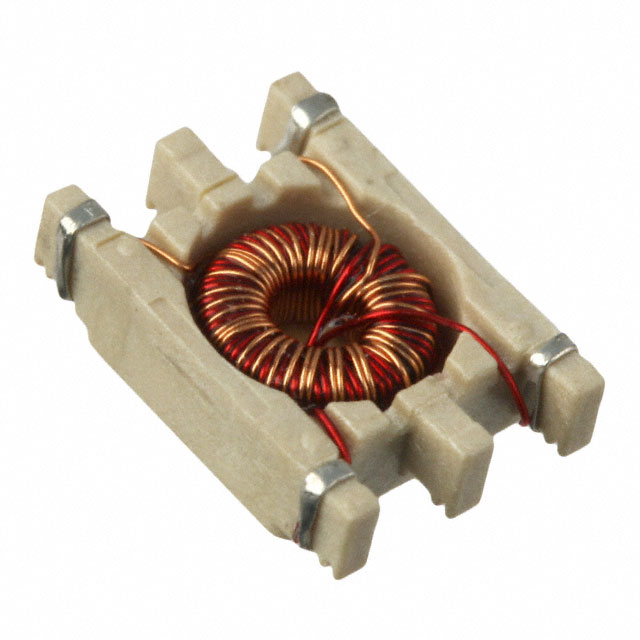

PA0264NLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1:1:1 1.14mH 17.2Vμs 贴片安装 8.64mm*6.73mm*3.56mm
供应商型号: EUR-PA0264NLT
供应商: 海外现货
标准整包数: 632
PULSE ELECTRONICS 脉冲变压器 PA0264NLT

PA0264NLT概述

    SMT Gate Drive Transformers 技术手册

    产品简介


    SMT Gate Drive Transformers(表面贴装门驱动变压器)是一类专门用于高压电力转换和控制系统的电子元器件。它们通常应用于需要高隔离电压和高频操作的应用场合,如电源管理、电机控制和可再生能源系统等。这些变压器提供基本和功能性绝缘,额定耐压超过1500VDC,并且能够在-40°C至+130°C的工作温度范围内保持稳定性能。

    技术参数


    以下是部分型号的技术参数概览:
    | 型号 | 匝数比 | 最大Vμsec | 初级电感 (μH MIN) | 泄漏电感 (μH MAX) | 初级D CR (Ω MAX) | 次级D CR (Ω MAX) | 封装尺寸 (L x W x H) |

    | PE-68386NL | 1:1 | 9.7 | 785 | 0.46 | 0.60 | 0.60 | 8.6 x 6.7 x 2.5 |
    | P0926NL | 1:1:1 | 23.8 | 300 | 0.50 | 2.00 | 2.00 | 8.0 x 6.6 x 5.3 |
    | P0544NL | 1:1:1 | 45.1 | 3300 | 0.80 | 1.25 | 1.25 | 9.0 x 8.6 x 7.6 |
    其他关键参数如下:
    - 基本绝缘: 1.4mm 爬电/间隙
    - 工作频率: 50kHz及以上
    - 工作温度范围: -40°C至+130°C
    - 最大直流电阻: 视具体型号而定
    - 封装形式: 多种可选,包括盘式、管式和卷带式
    - 重量: 视具体型号而定,例如:PE-68386NL为0.28克

    产品特点和优势


    SMT Gate Drive Transformers 在设计上具有以下特点和优势:
    - 高达1500VDC的隔离电压,确保安全操作。
    - 支持广泛的频段操作,频率可达50kHz以上。
    - 各种匝数比配置满足不同应用需求。
    - 良好的电气性能,低泄漏电感和电阻,保证高效的能量传输。
    - 符合RoHS标准,环保无铅。

    应用案例和使用建议


    这些变压器广泛应用于高压电力变换、开关电源、电机驱动等领域。例如,在开关电源中,这些变压器能够有效隔离高压侧和低压侧,保护电路免受过压损害。
    使用建议:
    - 在选择具体型号时,根据实际所需的工作频率和电压进行选择。
    - 设计电路板布局时,需考虑适当的散热措施以维持长期稳定性。
    - 需严格按照手册提供的建议布局进行安装,以确保最佳电气性能和使用寿命。

    兼容性和支持


    SMT Gate Drive Transformers 可与其他制造商生产的电子元器件和设备兼容,但需注意电气参数匹配。厂商提供标准的技术支持和服务,包括产品选择指导、应用技术支持以及售后保障服务。客户可以通过厂商网站或指定邮箱获取更多帮助和支持。

    常见问题与解决方案


    1. Q: 产品使用过程中过热怎么办?
    A: 检查电路板布局是否合理,确保良好的空气流通和散热;必要时增加外部散热措施,如散热片或风扇。
    2. Q: 如何避免电磁干扰?
    A: 使用屏蔽材料包裹变压器,或者在设计PCB时设置适当的接地层和走线布局以减少电磁干扰。
    3. Q: 如何确认正确接线?
    A: 参考产品手册中的接线图和建议布局,务必仔细检查每个引脚连接是否正确。

    总结和推荐


    总体而言,SMT Gate Drive Transformers 是一类性能优异、用途广泛的电子元器件。它们适用于多种高压电力转换和控制系统应用,能够提供可靠的隔离和高效的能量传输。对于寻求高性能、高可靠性的应用项目来说,这些变压器是理想的选择。强烈推荐给需要高性能电力变换和控制系统的工程师和技术人员。

PA0264NLT参数

参数
匝数比 1:1:1
ET(伏特-时间) 17.2Vμs
电感值 1.14mH
变压器类型 -
长*宽*高 8.64mm*6.73mm*3.56mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
