PA2202.321NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 34A 31A 325nH 480μΩ ±15% 贴片安装 12.1mm*10mm*6mm
供应商型号: N-PA2202.321NLT
供应商: 云汉优选
标准整包数: 600

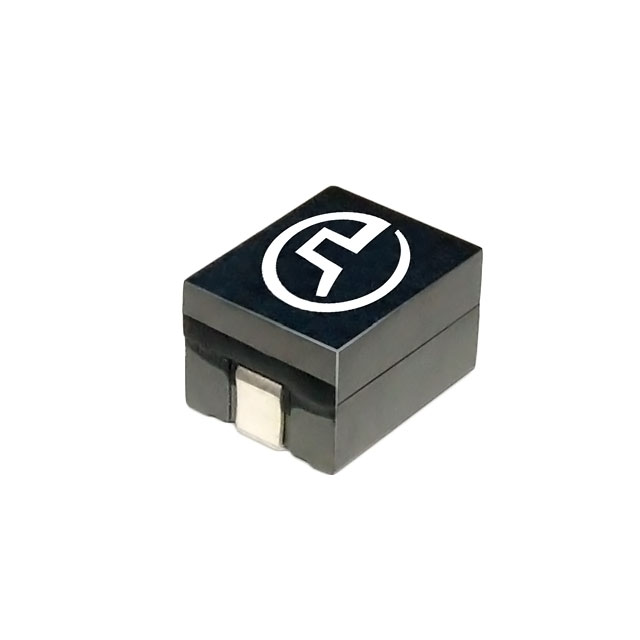

PULSE ELECTRONICS 贴片电感 PA2202.321NLT

PA2202.321NLT概述

    P664.E (02/13) SMT Power Inductors: PA2202.XXXNL Series

    产品简介


    Pulse Electronics公司的PA2202.XXXNL系列是表面贴装技术(SMT)功率电感器,适用于多种高电流应用场合。这些电感器设计用于处理大电流(最大可达75Apk),并且具有紧凑的外形尺寸。该系列产品广泛应用于电信、网络基础设施、服务器和电源转换系统等领域,以确保高效的电力传输和稳定的系统性能。

    技术参数


    以下是PA2202.XXXNL系列的主要技术参数,涵盖各种型号:
    | 型号 | 电感量 @0ADC (nH ±15%) | 饱和电流 @Isat (A TYP) | 最小电感量 @Isat (nH MIN) | 额定电流 Irated (ADC) | 直流电阻 DCR (mΩ) |
    |
    | PA2202.121NL | 120 | 84 | 78 | 36 | 0.48 ± 6.5% |
    | PA2202.181NL | 180 | 144 | 117 | 36 | 144 |
    | PA2202.211NL | 215 | 172 | 140 | 36 | 172 |
    | PA2202.231NL | 230 | 184 | 150 | 36 | 184 |
    | PA2202.321NL | 325 | 260 | 211 | 31 | 260 |
    | PA2202.361NL | 365 | 292 | 237 | 27 | 292 |
    其他关键参数:
    - 高度:6.0mm最大值
    - 封装尺寸:12.1mm x 10.0mm最大值
    - 包装:可选带状封装(通过添加"T"后缀实现)
    - 温度范围:操作温度为-40°C至+130°C

    产品特点和优势


    PA2202.XXXNL系列具备以下几个显著的特点和优势:
    1. 高电流处理能力:额定电流超过75Apk,适合高电流应用需求。
    2. 低直流电阻:具有极低的直流电阻,保证高效能的能量转换。
    3. 紧凑型设计:体积小,重量轻,便于集成到各类电路板设计中。
    4. 高温稳定性能:能够在广泛的温度范围内保持稳定性能。
    5. 良好的温度适应性:在不同环境温度下仍能提供可靠的电感值。
    6. 符合行业标准:遵循行业标准EIA481的带状封装要求,确保通用性和互换性。

    应用案例和使用建议


    PA2202.XXXNL系列功率电感器适用于各种应用场景,例如:
    - 电信设备:如路由器和交换机,确保设备的电力传输效率。
    - 网络基础设施:如基站和数据中心,保证稳定可靠的供电系统。
    - 服务器:用于优化服务器内部的电源管理。
    - 电源转换系统:提高电源系统的整体效率和可靠性。
    使用建议:
    - 在选择具体型号时,根据预期的应用负载来确定合适的饱和电流和电感量。
    - 注意电感器的工作温度范围,确保在极端环境下也能保持稳定性能。
    - 在高电压和长时间通电的情况下,注意电感器的温度上升情况,以避免热效应引起的性能下降。

    兼容性和支持


    PA2202.XXXNL系列采用标准化的SMT封装,与市场上大多数PCB兼容。同时,Pulse Electronics公司提供了全面的技术支持和服务,包括详细的安装指南、应用说明和技术文档,以帮助用户更好地理解和使用这些电感器。

    常见问题与解决方案


    根据手册中的常见问题及解决方案,以下是几项可能遇到的典型问题及其应对措施:
    1. 温升过高:检查电感器是否工作在规定的温度范围内,如有必要,采取散热措施或降低电流。
    2. 电感值不稳:确认电感器安装是否正确且稳固,检查是否有外部干扰或机械损伤。
    3. 饱和电流不符合预期:确保按照手册中描述的方法测量电流,注意测试条件对结果的影响。

    总结和推荐


    PA2202.XXXNL系列SMT功率电感器凭借其卓越的电流处理能力和优良的性能,在高电流应用场合中表现出色。无论是电信、网络基础设施还是服务器等领域,这款产品都是理想的电源管理解决方案。考虑到其优异的设计和广泛的支持服务,我们强烈推荐这一系列的产品给需要高效率电力传输的工程师和设计师们。

PA2202.321NLT参数

参数
容差 ±15%
直流电阻(DCR) 480μΩ
额定电流 31A
Q值 -
测试频率 -
电感值 325nH
饱和电流(LSAT) 34A
自谐振频率(SRF) -
长*宽*高 12.1mm*10mm*6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PA2202.321NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA2202.321NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA2202.321NLT PA2202.321NLT数据手册

PA2202.321NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.6678 ¥ 5.9601
1200+ $ 0.6283 ¥ 5.6076
1800+ $ 0.612 ¥ 5.4621
3000+ $ 0.5916 ¥ 5.28
库存: 28800
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 3576.06
