P0597NLT

产品分类: 其他电感
厂牌: PULSE ELECTRONICS
产品描述: 22.8μH,5.7μH 10.1mΩ 27A ±15% 标准安装,贴片安装 30.99mm*25.4mm*12.7mm
供应商型号: N-P0597NLT
供应商: 云汉优选
标准整包数: 75

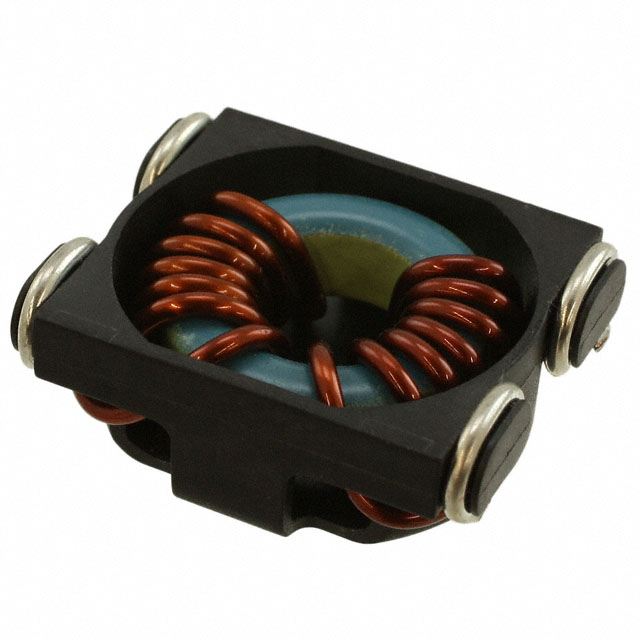

PULSE ELECTRONICS 其他电感 P0597NLT

P0597NLT概述

    SPM200745 Toroid Power Inductor 技术手册

    1. 产品简介


    SPM200745 是一种SMT贴片型电感器,属于Pulse Electronics公司的Toroid - HCCI - 80系列。它主要用于电源管理和滤波应用中,典型应用包括直流-直流转换器、开关电源和其他需要高效率和紧凑设计的电力电子系统。

    2. 技术参数


    - 高度: 最大12.7mm
    - 底座尺寸: 31.0mm x 25.4mm
    - 额定电流: 最大38A
    - 电感范围: 1.1µH 至 18.1µH
    - 电气特性:
    - 额定电流下的电感值(典型值): 1.1µH 至 18.1µH
    - 直流电阻(最大值): 1.1mΩ 至 16.8mΩ
    - 工作温度范围: -40°C 至 +130°C
    - 温度上升系数: 55°C(在300kHz频率下)
    - 参考ET (Volt-µsec): 2.1 至 18.0
    - 磁通密度因子 (K1): 0.62 至 0.20
    - 芯损耗因子 (K2): 4.20 至 8.40
    - 温升因子 (K3): 1.50E-09

    3. 产品特点和优势


    SPM200745 系列电感器的主要特点是高电流承载能力和紧凑的设计。它们具有较低的直流电阻,从而提高了效率和降低了发热。此外,该系列产品提供了一系列不同的电感值选择,以适应不同应用场景的需求。这些电感器还符合RoHS标准,环保且可靠。

    4. 应用案例和使用建议


    - 应用场景: 这些电感器广泛应用于直流-直流转换器、开关电源、电池充电电路等。
    - 使用建议:
    - 在高电压时间应用中,需要注意芯损耗可能导致额外的加热,这可能需要降低电流来限制温度上升。
    - 使用时确保在额定电流和温度范围内工作,以保证最佳性能和寿命。
    - 可选的Tape & Reel包装方便自动化生产和安装。

    5. 兼容性和支持


    - 兼容性: SPM200745 电感器与各种SMT工艺兼容,易于集成到现有的PCB设计中。
    - 支持: Pulse Electronics在全球多个地区设有分公司,提供技术支持和售后服务。如有任何问题,可联系当地的销售和技术支持团队。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电感值?
    - A: 根据应用所需的输入电压、输出电压和负载电流选择适当的电感值。具体的选择可以通过查阅手册中的电感值和电流额定值对照表来确定。
    - Q: 如何计算电感器的温升?
    - A: 使用公式 \( Trise = K3 \times (Coreloss + Copperloss) \) 来计算。铜损耗可以通过公式 \( Copperloss = Irms^2 \times DCR \) 计算得出。


    7. 总结和推荐


    SPM200745 系列电感器以其高电流承载能力、低直流电阻和紧凑设计,成为电力电子应用的理想选择。特别是在需要高效率和小体积的应用场合,其表现尤为突出。强烈推荐使用此系列产品,特别是对于需要高可靠性和长寿命的应用。

P0597NLT参数

参数
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 10.1mΩ
额定电流 27A
Q值 -
测试频率 -
电感值 22.8μH,5.7μH
饱和电流(LSAT) -
长*宽*高 30.99mm*25.4mm*12.7mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

P0597NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

P0597NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 其他电感 PULSE ELECTRONICS P0597NLT P0597NLT数据手册

P0597NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 2.5652 ¥ 21.8042
150+ $ 2.4411 ¥ 20.7494
300+ $ 2.3664 ¥ 20.1144
库存: 375
起订量: 75 增量: 75
交货地:
最小起订量为:75
合计: ¥ 1635.31
