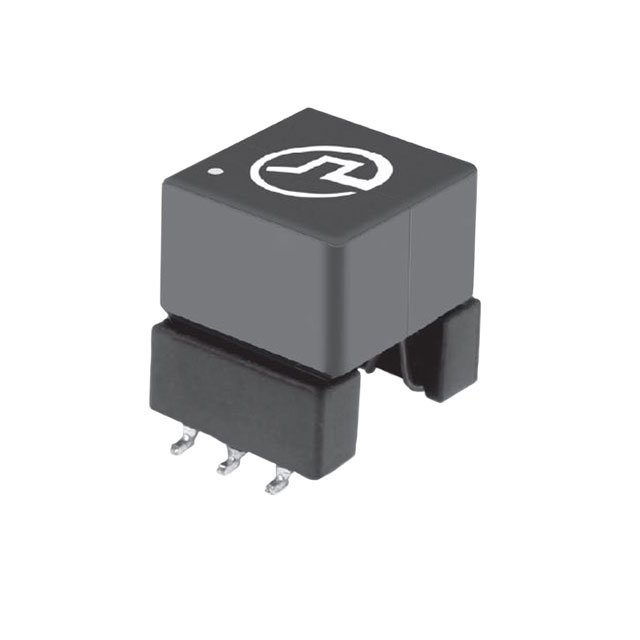

PH9184.011NLT

产品分类: 磁性器件套件/配件
厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: 673-PH9184.011NLT
供应商: Mouser
标准整包数: 1
PULSE ELECTRONICS 磁性器件套件/配件 PH9184.011NLT

PH9184.011NLT概述

    高隔离功率变压器产品介绍
    本文将对Pulse Electronics公司的高隔离功率变压器EP7平台表面贴装(SMD)系列产品进行详细的技术手册解析,以帮助工程师和技术人员更好地了解并运用这些高性能元器件。本文将涵盖产品的基本介绍、技术参数、产品特点和优势、应用案例及使用建议、兼容性与支持、常见问题及解决方案等方面内容,最后对产品的综合评估进行总结。

    1. 产品简介


    高隔离功率变压器EP7平台SMD系列特别适用于需要高隔离度的应用场合,如隔离电源驱动电路。具体型号PH9184.XXXXNL和PH9185.XXXNL是专为推挽式转换器设计的变压器,能够提供高隔离度的电压转换,适用于推挽式转换器中隔离电源驱动的应用,典型输出功率范围在3W以内。主要应用于通信、工业控制、医疗设备等领域。

    2. 技术参数


    PH9184.XXXXNL 和 PH9185.XXXNL 变压器的技术规格如下表所示:
    | 参数 | 型号 PH9184.011NL | 型号 PH9184.021NL | 型号 PH9184.034NL |

    | 感应电感量 (mH ±45%) | 12.2 | 15.0 | 6.8 |
    | 泄漏电感量 (uH MAX) | 12.5 | 15.0 | 5.0 |
    | 电容值 (pF MAX) | 28.5 | 26.5 | 31.5 |
    | 直流电阻 (Ω MAX) | 1.9 / 2.4 | 2.1 / 1.4 | 1.4 / 2.2 |
    | 最大输入电压 (V-µsec Max) | 266 | 296 | 200 |
    | 转比 (1:3, 6:4) | 1CT : 1CT | 2CT : 1CT | 3CT : 4CT |
    | 隔离电压 (Vrms) | 4000 | 4000
    其中,最大额定输入电压是计算出的伏秒积(ET Max),限制了芯体损耗和温升。针对推挽拓扑结构,当电压施加在初级绕组的一半匝数上时,根据同样的磁通摆动,伏秒积需要降低50%。更高频率下的伏秒积可能需要进一步降低,以考虑芯体和铜损耗导致的温升。

    3. 产品特点和优势


    PH9184.XXXXNL 和 PH9185.XXXNL 的主要特点是其具有高隔离度和宽温度范围。这些变压器符合UL60950-1 2版标准,提供了高达4000Vrms的隔离电压,可确保在严苛环境下的稳定运行。此外,它们的设计超越了行业标准要求,具有优良的耐久性和可靠性。

    4. 应用案例和使用建议


    PH9184.XXXXNL 推荐用于推挽式拓扑结构的电源供应,可以作为隔离RS-485/RS-232电源驱动电路中的关键组件。在典型的固定占空比模式下,输出电压由输入电压和变压器的匝数比决定,这意味着可以根据不同的应用需求选择合适的输出电压。

    5. 兼容性和支持


    该产品与MAX253 IC完全兼容,广泛应用于各种推挽式转换器设计中。Pulse Electronics公司提供了全面的技术支持,包括产品资料下载、在线技术支持服务和全球化的售后服务网络,确保客户在全球范围内都能获得及时有效的帮助。

    6. 常见问题与解决方案


    常见问题包括电压不稳定、温升过高以及匝间绝缘失效等。解决这些问题的方法通常涉及调整输入电压、优化散热设计和加强绝缘措施。制造商还提供了详细的计算公式,以帮助用户准确评估并预防潜在故障的发生。

    7. 总结和推荐


    总体而言,PH9184.XXXXNL 高隔离功率变压器以其出色的隔离性能、可靠性和广泛的适用范围,在众多同类产品中脱颖而出。对于追求高效能、低成本且需满足严格安全标准的应用场景来说,这是一款理想的选择。建议有类似需求的工程师和技术人员积极考虑将其纳入设计方案中。

PH9184.011NLT参数

参数
长*宽*高 10mm*10mm*12.5mm
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PH9184.011NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
