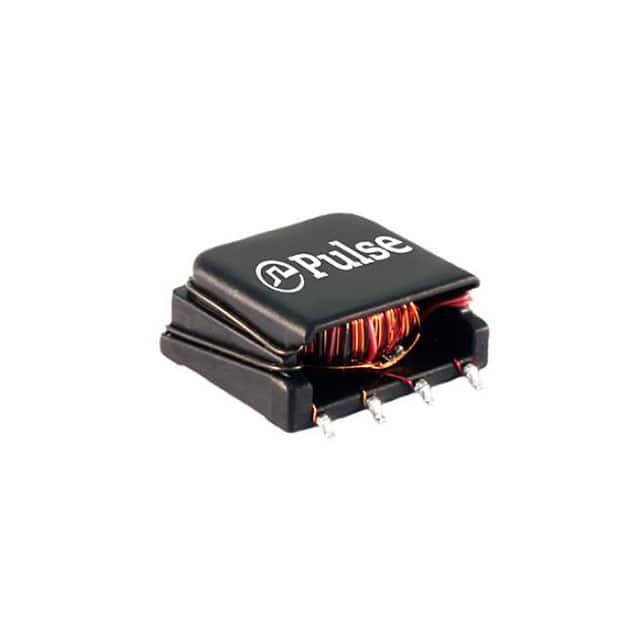

PH9385.038NLT

产品分类: 磁性器件套件/配件
厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: 673-PH9385038NLT
供应商: Mouser
标准整包数: 1
PULSE ELECTRONICS 磁性器件套件/配件 PH9385.038NLT

PH9385.038NLT概述

    # Isolation Power Transformers 技术手册解析

    产品简介


    基本介绍
    本文档介绍了Pulse Electronics公司的Isolation Power Transformers(隔离电源变压器),产品系列包括PH9385.XXXNLT和PM2155.XXXNLT。这些隔离变压器专为推挽式转换拓扑设计,能够为低电压源提供高隔离度的小功率供电解决方案,适用于高达2.5W的输出功率。典型应用场景包括隔离RS-485供电驱动电路及兼容各类控制器芯片(如MAXIM™ MAX253、Texas SN6501等)的设计。产品具有国际认证(如IEC 60950、IEC 61558),并符合RoHS环保标准。
    主要功能与应用领域
    1. 主要功能:高隔离性能(4KVrms隔离)、低漏感设计、支持固定占空比模式的推挽转换。
    2. 应用领域:
    - 工业通信设备(如RS-485接口)
    - 汽车电子系统
    - 电源适配器
    - 电池管理系统

    技术参数


    | 参数 | 规格 |

    | 隔离电压 | 4KVrms隔离(连续工作电压600Vrms) |
    | 漏感 | 1-4绕组间的最大漏感为3.0μH |
    | 容量 | 1, 4与5, 8绕组间最大电容为40pF |
    | 最大铜阻 | 1-4绕组为1.90Ω,5-8绕组为3.20Ω |
    | 最大伏秒积(ET) | 根据不同型号范围为70至109V-μsec |
    | 转匝比 | 1:4或8:5 |
    | 使用温度范围 | -40°C至+125°C |
    其他机械参数(以PH9385.011NL为例):
    - 外形尺寸:直径约15.25mm,高度约7.5mm
    - 材质:RoHS合规无铅材料
    - 重量:约2.5克

    产品特点和优势


    独特功能与市场竞争力
    1. 高可靠性:采用专利技术(美国专利号:9,646,755),支持125°C高温和长达1000小时的老化测试。
    2. 紧凑设计:SMD封装,适合自动化生产,体积小巧,节省PCB空间。
    3. 多功能适应性:支持多种推挽、正激和桥式拓扑结构,广泛适配各种低功率供电需求。
    4. 严格质量控制:AEC-Q200和IATF16949认证,部分型号通过PPAP流程验证。
    在应用中的重要性
    该系列产品可显著提升电源系统的安全性和效率,尤其在对绝缘要求较高的工业及汽车领域,其高隔离特性成为不可或缺的选择。

    应用案例和使用建议


    应用案例
    1. 隔离RS-485通信模块:利用固定50%占空比设计,结合推挽拓扑生成稳定隔离电压,实现长距离通信信号的可靠传输。
    2. 车载娱乐信息系统:为仪表盘显示器提供安全隔离电源,防止高压故障影响整车稳定性。
    使用建议
    1. 优化设计:在高频应用场合,需根据公式计算总损耗(铜损+铁损),确保温升不超标。
    2. 降额处理:针对更高频率应用,降低输入伏秒积(ET)以减少热效应。
    3. 兼容性确认:在选型时仔细核对IC驱动器的电流、电压参数与产品兼容性。

    兼容性和支持


    兼容性
    - 与主流控制器芯片(如MAX253、SN6501、ADuM4070)完全兼容。
    - 支持标准卷带包装,符合EIA481规范。
    厂商支持
    Pulse Electronics在全球范围内设有多个办事处,提供完善的售前技术支持与售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查输入电压是否超出规格,调整伏秒积(ET)。 |
    | 漏电流偏大 | 核对焊接工艺是否正确,检查是否存在短路。 |
    | 输出电压波动较大 | 确认负载是否超载,调整输入占空比设置。 |

    总结和推荐


    综合评估
    PH9385.XXXNLT和PM2155.XXXNLT系列隔离变压器凭借高可靠性、紧凑设计和多用途适应性,在工业通信、汽车电子等领域表现出色。尤其是其卓越的绝缘性能和严格的制造标准使其成为同类产品中的佼佼者。
    推荐意见
    强烈推荐给需要高性能隔离电源的工程师和技术人员。在选用时,建议结合具体应用场景及功耗需求,合理选择型号并进行详细验证。
    最终结论: 该产品是一款高效且可靠的隔离电源解决方案,值得优先考虑!

PH9385.038NLT参数

参数
长*宽*高 16mm*17mm*7.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PH9385.038NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
