PA1320.221NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 50A 40A 200nH 480μΩ ±20% 标准安装,贴片安装 10.41mm*8mm*6.5mm
供应商型号: 553-2919-ND
供应商: Digi-Key
标准整包数: 1

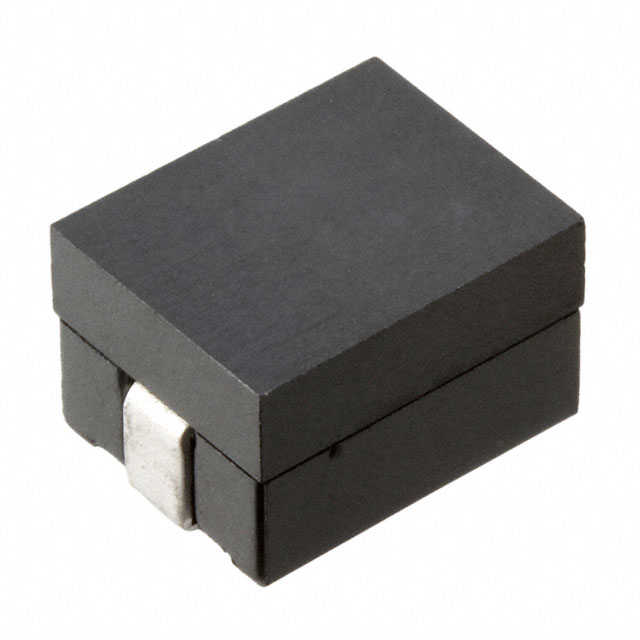

PULSE ELECTRONICS 贴片电感 PA1320.221NL

PA1320.221NL概述

    # 脉冲电子公司SMT功率电感产品——PA1320NL 和 PA1320ANL 系列

    产品简介


    PA1320NL 和 PA1320ANL 系列是脉冲电子公司最新推出的SMT(表面贴装技术)功率电感产品。这类电感器主要应用于电源转换电路中,为高频电流提供高效稳定的能量存储和滤波能力。它们特别适合用于开关电源、DC-DC转换器和电池充电电路等应用场合,确保设备能够在各种环境下稳定运行。

    技术参数


    以下是PA1320NL和PA1320ANL系列的主要技术参数:
    - 电感范围:120nH到310nH
    - 电流额定值:最高可达75Apk
    - 高度:最大6.5毫米
    - 封装尺寸:最大10.4毫米×8.0毫米
    - 直流电阻(DCR):典型值0.48毫欧至0.47毫欧(根据型号不同)
    - 饱和电流:典型值40A到50A
    - 加热电流:典型值30A到40A
    - 工作温度范围:-40°C至+130°C
    - 无卤素
    - DCR容差:±8%(标准型号),±5%(ANL后缀型号)

    产品特点和优势


    PA1320NL和PA1320ANL系列电感器具有以下显著特点和优势:
    - 高电流处理能力:能够承受高达75Apk的峰值电流,满足各种高电流应用需求。
    - 宽广的电感范围:覆盖120nH到310nH的范围,适用于多种不同类型的电源转换应用。
    - 优异的热稳定性:即使在高温环境下也能保持良好的性能表现。
    - 无卤素材料:符合环保标准,更安全可靠。
    - 低损耗设计:降低内阻,减少能量损失,提高整体效率。
    - 机械强度:采用紧凑的设计,确保在振动和冲击环境下仍然稳定运行。

    应用案例和使用建议


    应用案例
    PA1320NL和PA1320ANL系列电感器广泛应用于各种电子设备中,如:
    - 开关电源模块
    - 通信设备
    - 工业控制设备
    - 便携式电子产品
    使用建议
    1. 考虑环境温度影响:在高温度环境下使用时,应适当降低电流额定值以避免过热。
    2. 关注核心损耗:在高电压和长时间运行的应用中,需要考虑电感器内部的核心损耗,合理选择合适型号。
    3. 选用合适的封装形式:根据实际应用需求选择标准封装或带“T”后缀的卷带封装形式。

    兼容性和支持


    PA1320NL和PA1320ANL系列电感器具备广泛的兼容性,可以轻松集成到现有的电路板设计中。厂商提供了全面的技术支持和服务,包括:
    - 详细的安装指南和用户手册
    - 快速响应的技术支持团队
    - 长期的质量保证

    常见问题与解决方案


    常见问题及解决方法
    1. 问题:在高电流应用中,电感器出现异常发热。
    - 解决方法:检查电路设计并适当降低电流额定值;确保散热条件良好,避免过热。
    2. 问题:电感器在特定条件下饱和电流不足。
    - 解决方法:更换更高饱和电流的产品型号或重新设计电路布局以减小电流。
    3. 问题:无法实现所需的电感值。
    - 解决方法:确认所选型号的电感范围是否匹配应用需求;若不匹配,则需调整电感值。

    总结和推荐


    PA1320NL和PA1320ANL系列电感器以其卓越的性能、广泛的适用范围和可靠的品质,在众多应用场合中表现出色。无论是高电流处理能力还是高环境适应性,这些产品都展现了出色的性能。因此,强烈推荐在需要高可靠性和高性能电感器的场合使用PA1320NL和PA1320ANL系列电感器。

PA1320.221NL参数

参数
饱和电流(LSAT) 50A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 480μΩ
额定电流 40A
Q值 -
测试频率 -
电感值 200nH
长*宽*高 10.41mm*8mm*6.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 托盘

PA1320.221NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA1320.221NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA1320.221NL PA1320.221NL数据手册

PA1320.221NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
170+ $ 0.9264 ¥ 7.7527
340+ $ 0.8579 ¥ 7.1796
850+ $ 0.7747 ¥ 6.4833
1190+ $ 0.7461 ¥ 6.244
1700+ $ 0.7169 ¥ 5.9994
4250+ $ 0.663 ¥ 5.5485
库存: 2108
起订量: 170 增量: 1
交货地:
最小起订量为:170
合计: ¥ 1317.95
