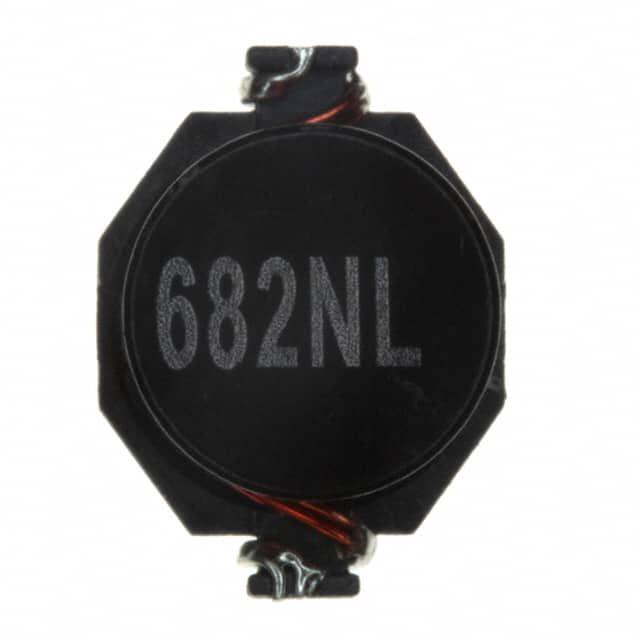

P0751.682NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 4.6A 4.4A 6.8μH 44mΩ ±20% 贴片安装 12.95mm*9.4mm*5.46mm
供应商型号: J-PULS-0004045
供应商: Chip1stop
标准整包数: 1
PULSE ELECTRONICS 贴片电感 P0751.682NLT

P0751.682NLT概述

    Unshielded Drum Core SMT Power Inductors: P0751NL/52NL Series

    产品简介


    P0751NL/52NL 系列是 Pulse Electronics 提供的表面贴装功率电感器,专为需要紧凑设计和高可靠性的电子产品而设计。这些电感器采用了无屏蔽鼓形核心结构,具有良好的散热性能和低功耗特性。主要应用领域包括通信设备、计算机主板、消费电子产品、电源管理系统等。

    技术参数


    - 高度:最大5.5毫米
    - 脚位尺寸:13.0毫米 x 9.4毫米
    - 额定电流:最高可达6.8安培
    - 电感范围:1.0μH 至 1000μH
    - 电气规格(25°C):操作温度范围-40°C 至 +130°C
    具体的技术参数如下表所示:
    | 零件编号 | 电感值 @ IPK ADC (μH ± 20%) | 额定电流 (A) | 最大 DCR (mΩ) | 饱和电流 (A) @ 25°C | 加热电流 (A) |
    |
    | P0751.102 | 1.0 | 6.8 | 10 | 9.0 | 6.8 |
    | P0751.152 | 1.5 | 6.4 | 12 | 8.0 | 6.4 |
    | P0751.222 | 2.2 | 6.1 | 15 | 7.0 | 6.1 |
    | ... | ... | ... | ... | ... | ... |
    | P0752.105 | 1000 | 0.3 | 3300 | 0.3 | 0.3 |

    产品特点和优势


    1. 高可靠性:采用无屏蔽设计,提供卓越的机械强度和稳定性。
    2. 宽温范围:能够在-40°C至+130°C的极端温度范围内正常工作。
    3. 高性能:能够承受高达2170安培的饱和电流,适用于高电流应用场合。
    4. 高效率:低直流电阻(DCR)设计,减少能量损耗,提高效率。
    5. 小体积:紧凑的外形设计,适合空间受限的应用场合。

    应用案例和使用建议


    P0751NL/52NL系列电感器广泛应用于电源管理模块、通信设备、工业自动化控制等领域。例如,在电源管理模块中,它们可以作为滤波电感使用,确保稳定的输出电压和电流。
    建议在使用时注意以下几点:
    - 确保温度在规定的范围内。
    - 使用合适的安装方法以确保良好的散热效果。
    - 在高频应用场合中考虑电感值的偏差,尤其是在100kHz下测试的电感值。

    兼容性和支持


    P0751NL/52NL系列电感器与其他标准SMT工艺的组件兼容,可以在同一PCB板上与其他元器件一起组装。此外,厂商提供全球范围内的技术支持和服务,包括北美、欧洲、中国和亚洲其他地区。

    常见问题与解决方案


    1. 问题:温度超过规定范围
    - 解决方案:确保电感器工作在-40°C至+130°C的范围内,必要时增加散热措施。
    2. 问题:电感值不稳
    - 解决方案:检查焊接质量,确保良好的电气连接;确认使用频率下的电感值是否符合要求。
    3. 问题:电流过高导致过热
    - 解决方案:增加散热片或外部冷却装置,以降低工作温度。

    总结和推荐


    P0751NL/52NL系列电感器以其紧凑的设计、高可靠性、宽温范围和高性能等特点,在多个应用领域展现出显著的优势。其独特的技术规格使其在电源管理和通信设备等领域的应用中表现出色。因此,对于需要高可靠性和高性能电感器的应用,强烈推荐选择P0751NL/52NL系列电感器。

P0751.682NLT参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 44mΩ
额定电流 4.4A
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 4.6A
长*宽*高 12.95mm*9.4mm*5.46mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

P0751.682NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

P0751.682NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS P0751.682NLT P0751.682NLT数据手册

P0751.682NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.5481 ¥ 4.6314
50+ $ 0.4116 ¥ 3.478
100+ $ 0.379 ¥ 3.3627
500+ $ 0.349 ¥ 3.0965
1000+ $ 0.34 ¥ 3.0167
库存: 3175
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 23.15
直接购买
加入购物车
