PE-0603CD330GTT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 250MHz 2.3GHz 600mA 35@250MHz 33nH 220mΩ ±2% 0603 贴片安装 1.8mm*1.24mm*1.02mm
供应商型号: 553-PE-0603CD330GTTTR-ND
供应商: Digi-Key
标准整包数: 1

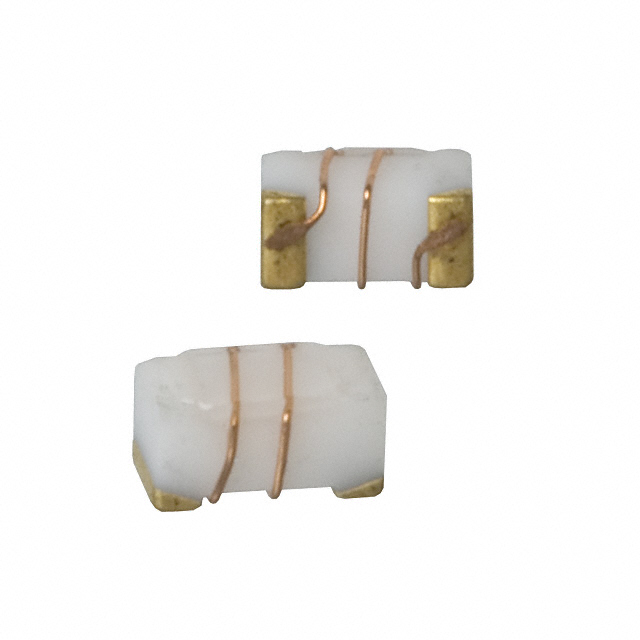

PULSE ELECTRONICS 贴片电感 PE-0603CD330GTT

PE-0603CD330GTT概述

    Wire Wound RF Chip Inductors 0603CD Series

    1. 产品简介


    Pulse Electronics 提供的 Wire Wound RF Chip Inductors 0603CD 系列是高性能射频电感器,采用线绕陶瓷芯结构。这些电感器广泛应用于通信设备、移动电话、网络设备、无线模块等领域,为高频电路设计提供稳定的电感值和高自谐振频率(SRF)。

    2. 技术参数


    以下是这些电感器的主要技术参数:
    | 参数 | 规格 |

    | 电感值范围 | 1 nH 到 1000 nH |
    | 公差 | ±2% 或 ±5% |
    | 最小 Q 值 | >6000(部分型号 >4800) |
    | 最小 SRF | >6000 MHz(部分型号 >1400 MHz) |
    | 最大 RDC | 0.19 Ω(部分型号 >0.086 Ω) |
    | 最大 IDC | 700 mA |
    | 工作温度范围 | -40°C 到 +125°C |

    3. 产品特点和优势


    - 高 Q 值:这些电感器具有高 Q 值,适用于需要高效率的高频电路。
    - 高自谐振频率:确保在高频下性能稳定。
    - 温度稳定性:宽广的工作温度范围(-40°C 到 +125°C),保证在各种环境下的可靠性能。
    - 尺寸和表面贴装:符合行业标准 0603 尺寸,方便 PCB 设计和生产。
    - 全锡焊端子:提升焊接质量和可靠性。

    4. 应用案例和使用建议


    - 通信设备:这些电感器广泛用于手机、路由器等通信设备中,以实现高效稳定的信号传输。
    - 网络模块:用于网络接口模块中的滤波和耦合电路。
    - 工业控制:在工业自动化设备中作为关键组件,提高设备的可靠性和稳定性。
    使用建议:
    - 在高频应用中,选择合适的电感值以避免自谐振频率影响电路性能。
    - 考虑 PCB 布局和热管理,以确保电感器在最大工作温度下的稳定性。
    - 根据具体应用需求,选择合适的公差等级(±2% 或 ±5%)以满足精度要求。

    5. 兼容性和支持


    这些电感器与其他标准 0603 尺寸的组件兼容,可以在多种 PCB 设计中使用。Pulse Electronics 提供详尽的技术支持和售后服务,确保客户在使用过程中得到充分的支持和帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值测量不准 | 检查测量仪器是否校准正确,确保按照规定方法进行测试。 |
    | 自谐振频率过低 | 检查电路布局,确保没有不必要的寄生电容影响电感器性能。 |
    | 温度漂移严重 | 检查 PCB 设计和热管理方案,确保散热良好。 |

    7. 总结和推荐


    综上所述,Pulse Electronics 的 Wire Wound RF Chip Inductors 0603CD 系列电感器具备高 Q 值、高自谐振频率和宽广的工作温度范围等显著优点。这些电感器非常适合高频电路设计和应用,且在市场上具有很强的竞争力。因此,强烈推荐给对高频性能有严格要求的设计者和工程师。
    如需进一步咨询或技术支持,请联系 Pulse Electronics 的客户服务部门。

PE-0603CD330GTT参数

参数
自谐振频率(SRF) 2.3GHz
容差 ±2%
直流电阻(DCR) 220mΩ
额定电流 600mA
Q值 35@250MHz
测试频率 250MHz
电感值 33nH
饱和电流(LSAT) -
长*宽*高 1.8mm*1.24mm*1.02mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PE-0603CD330GTT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-0603CD330GTT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-0603CD330GTT PE-0603CD330GTT数据手册

PE-0603CD330GTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1759 ¥ 1.4718
4000+ $ 0.1658 ¥ 1.3879
10000+ $ 0.1535 ¥ 1.2843
14000+ $ 0.1492 ¥ 1.2483
20000+ $ 0.1447 ¥ 1.2113
50000+ $ 0.1387 ¥ 1.1609
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2943.6
