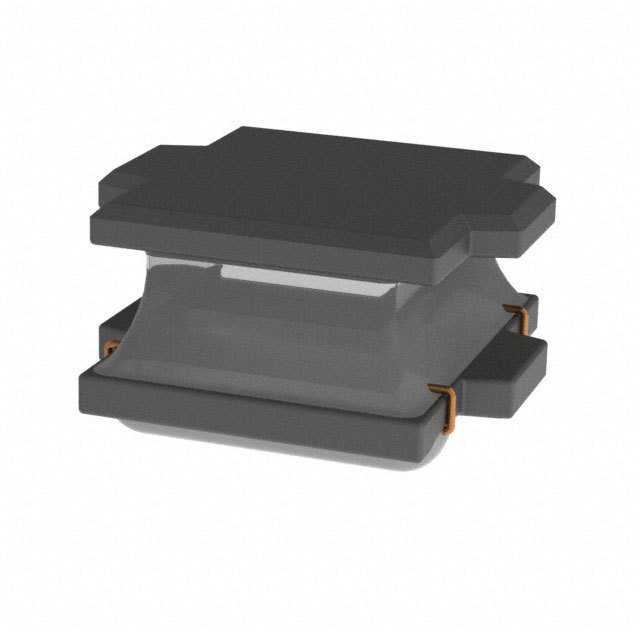

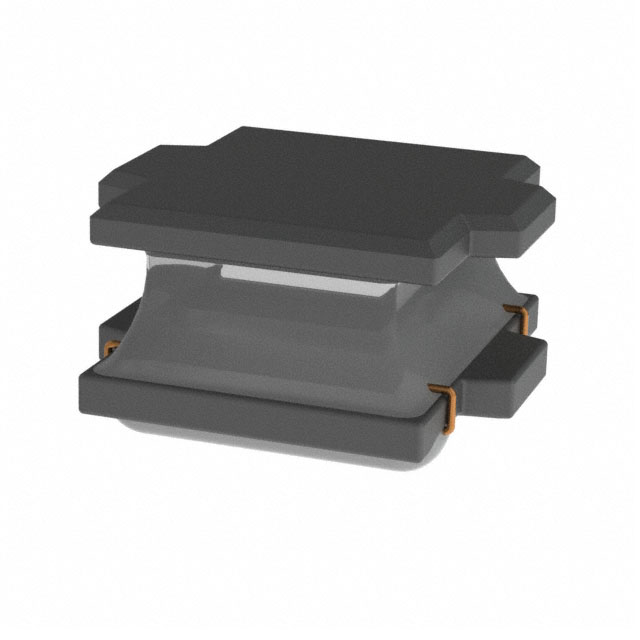

PA4338.104NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 1.15A 1A 100μH 290mΩ ±20% 贴片安装 8mm*8mm*4.2mm
供应商型号: N-PA4338.104NLT
供应商: 云汉优选
标准整包数: 1000
PULSE ELECTRONICS 贴片电感 PA4338.104NLT

PA4338.104NLT概述


    产品简介


    Pulse Electronics SMT Power Inductors - PA4338.XXXNLT & PA4338.XXXCNLT 系列
    Pulse Electronics 的 PA4338.XXXNLT 和 PA4338.XXXCNLT 系列是表面贴装技术(SMT)电感器,主要用于电力转换和滤波应用。这些电感器采用屏蔽鼓芯设计,适用于各种电子设备,如电源管理、通信系统和消费电子产品。主要功能包括电流处理、电磁干扰抑制及能量存储。

    技术参数


    - 高度: 4.2mm 最大
    - 脚位: 8.3mm x 8.3mm 最大
    - 电流等级: 最高可达 6.3A
    - 电感范围: 0.82μH 至 330μH
    - 磁芯材料: NiZn 铁氧体
    - 温度范围: 操作温度 -40°C 至 +125°C

    产品特点和优势


    1. 屏蔽磁路: 减少漏磁通量,提高系统的电磁兼容性。
    2. 高饱和度: Fe 基金属磁芯确保高饱和电流,提升功率密度。
    3. 抗冲击: 金属化芯端接方式提供了出色的机械稳定性。
    4. 电感精度: 大部分型号的电感值公差为 ±20%,少数型号为 ±30%。
    5. 高电流处理能力: 可处理高达 6.3A 的直流电流,适合多种高电流应用。

    应用案例和使用建议


    这些电感器广泛应用于开关电源、DC-DC 转换器、电池充电电路等。例如,在一个典型的开关电源应用中,PA4338.XXXNLT 系列可以用于储能和输出滤波,以减少纹波电压,提高电源的效率和稳定性。
    使用建议:
    1. 热管理: 确保电感器的温度不超过标准操作范围,尤其是在高负载条件下。
    2. 布局优化: 在 PCB 设计时,遵循建议的焊盘布局,以提高热耗散和机械稳定性。
    3. 测试验证: 在实际应用环境中进行测试,以确认温度上升情况。

    兼容性和支持


    - 兼容性: 这些电感器与其他常见的 SMT 组件具有良好的兼容性,适用于大多数标准 PCB 设计。
    - 支持: YAGEO Corporation 提供详尽的技术文档和客户支持,包括在线资源和技术咨询服务。

    常见问题与解决方案


    1. 问题: 电感器温度过高。
    - 解决办法: 检查散热片是否安装正确,确保周围有足够的空气流通。
    2. 问题: 电流波动导致系统不稳定。
    - 解决办法: 检查电感器的饱和电流是否符合应用要求,必要时选择更高额定电流的产品。
    3. 问题: 电感值不准确。
    - 解决办法: 核实所选型号的电感值公差是否满足应用需求。

    总结和推荐


    PA4338.XXXNLT 和 PA4338.XXXCNLT 系列 是高效能的 SMT 电感器,具备出色的电流处理能力和高可靠性。它们在开关电源和滤波应用中表现出色,适用于需要高性能电力管理的应用场合。强烈推荐给那些寻求可靠、高效的电感解决方案的工程师和制造商。

PA4338.104NLT参数

参数
额定电流 1A
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 1.15A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 290mΩ
长*宽*高 8mm*8mm*4.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PA4338.104NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4338.104NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4338.104NLT PA4338.104NLT数据手册

PA4338.104NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2968 ¥ 2.5228
2000+ $ 0.2843 ¥ 2.4164
3000+ $ 0.2744 ¥ 2.3322
5000+ $ 0.2703 ¥ 2.2976
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2522.8
直接购买
加入购物车
