PA4333.332NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1MHz 23MHz 4.6A 4.6A 3.3μH 30.5mΩ ±20% 标准安装,贴片安装 7.4mm*6.8mm*3.2mm
供应商型号: 673-PA4333332NLT
供应商: Mouser
标准整包数: 1

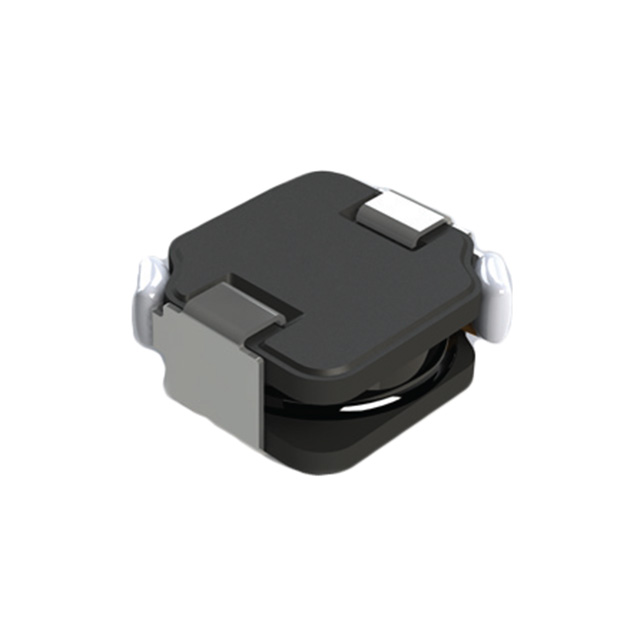

PULSE ELECTRONICS 贴片电感 PA4333.332NLT

PA4333.332NLT概述

    # Pulse Electronics SMT Power Inductor: PA4333.XXXNLT Series

    产品简介


    Pulse Electronics的PA4333.XXXNLT系列是表面贴装技术(SMT)功率电感器,采用了屏蔽式圆柱形磁芯设计。该系列产品具有高饱和度、低漏磁通和优良的抗震性能,适用于多种电子产品中,如电源管理、汽车电子和通信设备等。

    技术参数


    电气规格(@ 25°C)
    | 部件编号 | 电感量(uH) | 额定电流(A) | 最小自谐振频率(MHz) | 直流电阻(mΩ) | 饱和电流(A) | 加热电流(A) |
    ||
    | PA4333.221NLT | 0.22 ±20% | 14.00 | 108 | 4.0 | 18.00 | 14.00 |
    | PA4333.331NLT | 0.33 ±20% | 12.40 | 78 | 5.1 | 17.00 | 12.40 |
    | PA4333.471NLT | 0.47 ±20% | 11.00 | 71 | 6.6 | 16.50 | 11.00 |
    | ... | ... | ... | ... | ... | ... | ... |
    工作条件
    - 温度范围:-40°C 至 +125°C
    - 最大终端电压:<40Vdc
    物理规格
    - 高度:最大3.2mm
    - 脚距:最大7.4mm x 6.8mm
    - 线圈直径:3.2mm

    产品特点和优势


    PA4333.XXXNLT系列具备以下特点和优势:
    1. 屏蔽式磁路设计:减少漏磁通,提高电磁兼容性。
    2. 高饱和电流:能够在高电流环境下保持稳定的电感值。
    3. 金属基核心:提供优异的高温性能和抗冲击能力。
    4. 紧凑设计:适合在空间受限的应用中使用。
    这些特点使得PA4333.XXXNLT系列在电源管理和车载电子系统中表现出色,尤其是在需要高可靠性和紧凑尺寸的应用中。

    应用案例和使用建议


    应用案例
    - 电源管理:在直流-直流转换器中作为储能元件,确保电源输出稳定。
    - 汽车电子:在电动汽车的逆变器中,用于滤波和平滑电源。
    使用建议
    - 在实际应用中,根据系统的工作条件选择合适的电感值和电流等级。
    - 测试时应考虑温度上升的影响,建议在系统级别进行测试以验证组件的实际表现。
    - 确保终端电压不超过40Vdc,避免过压损坏。

    兼容性和支持


    PA4333.XXXNLT系列具有良好的兼容性,可以与其他标准表面贴装工艺的组件一起使用。Pulse Electronics提供了全面的技术支持,包括详尽的技术文档和应用指南。

    常见问题与解决方案


    1. 问:如何确定合适的电感值?
    - 答:根据应用需求选择,通常在低频应用中选择较高的电感值,在高频应用中选择较低的电感值。
    2. 问:组件的最大工作温度是多少?
    - 答:组件可以在-40°C至+125°C的范围内正常工作。
    3. 问:如何测量饱和电流?
    - 答:可以通过将组件放置在指定环境中并施加短脉冲电流来测量饱和电流。

    总结和推荐


    PA4333.XXXNLT系列SMT功率电感器是一款性能卓越的产品,适用于多种复杂的应用场景。它具有高饱和度、低漏磁通和优良的抗震性能,特别适合在电源管理和汽车电子系统中使用。推荐在需要高可靠性和紧凑尺寸的设计中采用这款电感器。

PA4333.332NLT参数

参数
Q值 -
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 4.6A
自谐振频率(SRF) 23MHz
容差 ±20%
直流电阻(DCR) 30.5mΩ
额定电流 4.6A
长*宽*高 7.4mm*6.8mm*3.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA4333.332NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4333.332NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4333.332NLT PA4333.332NLT数据手册

PA4333.332NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0695 ¥ 9.0373
10+ $ 0.8407 ¥ 7.1035
100+ $ 0.5863 ¥ 4.9542
1000+ $ 0.4612 ¥ 3.8968
2000+ $ 0.418 ¥ 3.5318
库存: 690
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.03
直接购买
加入购物车
