PA4331.152NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1MHz 37MHz 3.4A 2.5A 1.5μH 74mΩ ±20% 1212 标准安装,贴片安装 3.2mm*3.2mm*1.2mm
供应商型号: N-PA4331.152NLT
供应商: 云汉优选
标准整包数: 2000

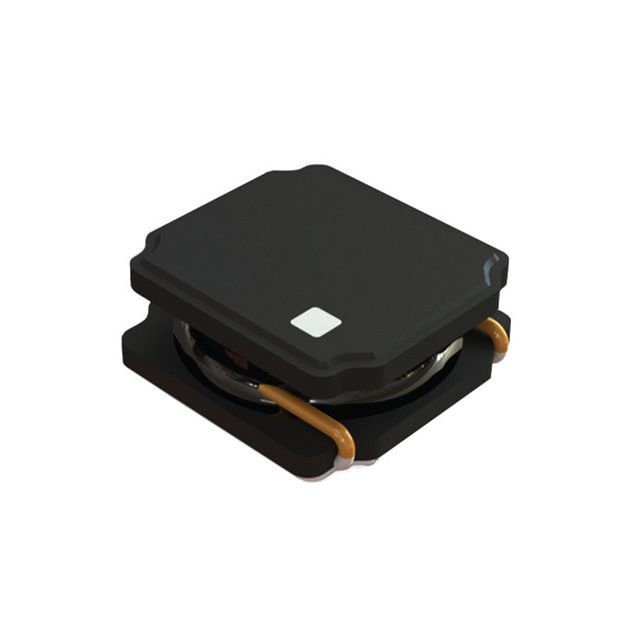

PULSE ELECTRONICS 贴片电感 PA4331.152NLT

PA4331.152NLT概述

    Pulse Electronics SMT Power Inductor PA4331.XXXNLT 系列

    产品简介


    Pulse Electronics 的 SMT(表面贴装技术)功率电感器是一款先进的电感元件,专为各种电子设备中的电源管理和滤波设计。该系列采用屏蔽鼓芯结构,主要应用在高可靠性要求的系统中,如通信设备、计算机、汽车电子及工业控制等领域。其紧凑的设计使其特别适合于空间受限的应用场合。

    技术参数


    - 外形尺寸: 高度最大 1.2mm,脚印最大 3.2mm x 3.2mm
    - 电流额定值: 最大 4.2A
    - 电感范围: 0.33μH 至 10μH
    - 温度范围: 工作温度范围 -40°C 至 +125°C
    - 典型电气特性:
    - 自谐振频率:1MHz
    - 直流电阻:27mΩ 至 474mΩ
    - 饱和电流:2.2A 至 7.2A
    - 温升电流:1.2A 至 4.2A
    | 型号 | 电感 (uH) | 额定电流 (A) | 自谐振频率 (MHz) | 直流电阻 (mΩ) | 饱和电流 (A) | 温升电流 (A) |
    ||
    | PA4331.331NLT | 0.33 | 4.20 | 107 | 27 | 7.20 | 4.20 |
    | PA4331.471NLT | 0.47 | 3.90 | 86 | 33 | 6.80 | 3.90 |
    | PA4331.681NLT | 0.68 | 3.40 | 63 | 42 | 5.80 | 3.40 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 屏蔽磁路: 屏蔽磁路设计可显著减少漏磁,提高系统的电磁兼容性。
    2. 铁基金属芯: 采用铁基金属芯,具备高饱和电流的特点,保证电感器在高电流条件下仍能稳定运行。
    3. 优异的抗冲击性: 金属化端子处理增强了电感器的抗震能力,适用于苛刻的工作环境。
    4. 宽温范围: 工作温度范围广,适应多种复杂环境条件。

    应用案例和使用建议


    根据技术手册中的典型性能曲线图,可以看出电感器在不同电流下的温度上升情况。对于应用在高功耗系统中的电感器,建议使用较高的额定电流型号以确保在高温环境下仍能稳定工作。此外,在系统级测试中验证组件的温度上升情况尤为重要,以确保实际运行条件下的稳定性。

    兼容性和支持


    Pulse Electronics 的 SMT 功率电感器在电气特性和物理尺寸上具有高度的通用性,易于集成到现有电路板设计中。厂商提供全面的技术支持和售后服务,确保客户能够充分利用这些高性能电感器的优势。

    常见问题与解决方案


    1. 问题: 组件温度异常升高
    - 解决方案: 确认实际运行环境的温度条件,选择合适的电感器型号;进行系统级测试以验证实际运行时的温度上升情况。
    2. 问题: 电感器饱和现象明显
    - 解决方案: 检查电路设计,调整电流值;考虑选用更高饱和电流等级的型号。

    总结和推荐


    综上所述,Pulse Electronics 的 SMT 功率电感器 PA4331.XXXNLT 系列在电气性能、机械设计和适用环境方面均表现出色。其紧凑的设计和广泛的电流范围使其成为各类高可靠性应用的理想选择。建议在高功率、高可靠性需求的项目中优先考虑使用这款电感器。

PA4331.152NLT参数

参数
额定电流 2.5A
Q值 -
测试频率 1MHz
电感值 1.5μH
饱和电流(LSAT) 3.4A
自谐振频率(SRF) 37MHz
容差 ±20%
直流电阻(DCR) 74mΩ
长*宽*高 3.2mm*3.2mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA4331.152NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4331.152NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4331.152NLT PA4331.152NLT数据手册

PA4331.152NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
