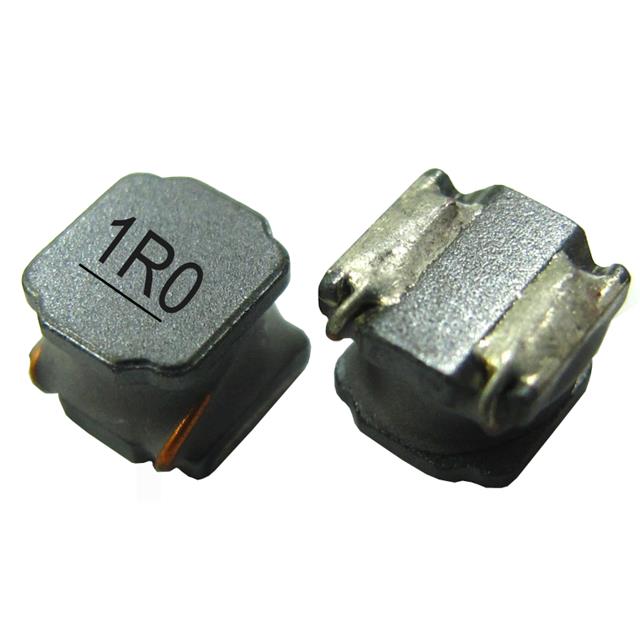

BWVF003030154R7M00

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1MHz 1.58A 1.52A 4.7μH 170mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: N-BWVF003030154R7M00
供应商: 云汉优选
标准整包数: 2000
PULSE ELECTRONICS 贴片电感 BWVF003030154R7M00

BWVF003030154R7M00概述

    Sealed Power Inductors – BWVF Series

    1. 产品简介


    Sealed Power Inductors – BWVF系列 是一款自动装配构造的屏蔽式功率电感器,由磁性树脂屏蔽,适用于便携式DC-DC转换器的应用场景。这种电感器具有多种封装尺寸和宽泛的电感范围,可以通过使用不同形状的铁氧体芯来优化电气特性。
    主要功能和应用领域:
    - RoHS、无卤素及REACH合规。
    - 采用磁性树脂屏蔽。
    - 多种封装尺寸和宽广的电感范围。
    - 通过使用不同形状的铁氧体芯优化电气特性。
    - 应用领域广泛,包括智能手机、平板电脑、可穿戴设备、数码相机、摄像机、接入点路由器、STB(数字电视盒)、LCD电视、显示器、面板、游戏机、DC/DC转换器等。

    2. 技术参数


    | 参数 | 规格 |

    | 电感值(uH) | 0.24 - 100 |
    | 允许误差(±%) | ±20%, ±30% |
    | 测试频率(MHz) | 1 |
    | 直流电阻(RDC)(Ω) | ±30% |
    | 饱和电流(Isat)(A) | 0.30 - 6.0 |
    | 温升电流(Irms)(A) | 0.22 - 4.3 |
    工作温度范围:-55℃~125℃(包含自温升)
    测量设备:
    - 电感(L):HP4285A + HP42841A,1MHz,200mV
    - 直流电阻(RDC):数字毫欧表Chroma 16502或其他等效设备
    - 饱和电流(Isat)和温升电流(Irms):安捷伦HP4284A测试仪器

    3. 产品特点和优势


    - 自动装配构造:提高生产效率,降低人工成本。
    - 磁性树脂屏蔽:防止电磁干扰,确保高可靠性。
    - 多种封装尺寸和电感范围:满足不同的设计需求。
    - 优化的电气特性:通过使用不同形状的铁氧体芯来调整电气性能。

    4. 应用案例和使用建议


    - 智能手机和平板电脑:由于便携性要求,这些设备需要小型、高效的电感器。
    - DC/DC转换器:要求电感器具有较高的饱和电流和低直流电阻,以保证转换器的稳定性和效率。
    使用建议:
    - 根据具体的应用需求选择合适的电感值和封装尺寸。
    - 考虑温度变化对电感值的影响,合理设置饱和电流和温升电流参数。

    5. 兼容性和支持


    - 兼容性:与其他主流电子元件和设备高度兼容,适用于各种集成系统。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,包括样品测试、技术咨询和售后维修。

    6. 常见问题与解决方案


    - 问题:电感器出现温度过高的情况。
    - 解决方法:检查电路布局是否合理,确保良好的散热;适当减小电流值。

    - 问题:电感器在高频应用中性能不佳。
    - 解决方法:考虑使用更高频特性的电感器或优化电路设计,增加滤波电容。

    7. 总结和推荐


    综合评估:
    - 优点:自动装配构造,磁性树脂屏蔽,多种封装尺寸和电感范围,优化的电气特性。
    - 推荐:鉴于其高性能和广泛应用领域,Sealed Power Inductors – BWVF系列是一款值得推荐的电感器产品,适合各类电子设备的设计和制造。
    如需进一步了解详细规格或技术支持,请联系销售部门。

BWVF003030154R7M00参数

参数
直流电阻(DCR) 170mΩ
额定电流 1.52A
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 1.58A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

BWVF003030154R7M00厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

BWVF003030154R7M00数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS BWVF003030154R7M00 BWVF003030154R7M00数据手册

BWVF003030154R7M00封装设计

查看详情并下载
Symbol
Footprint
3D Model
