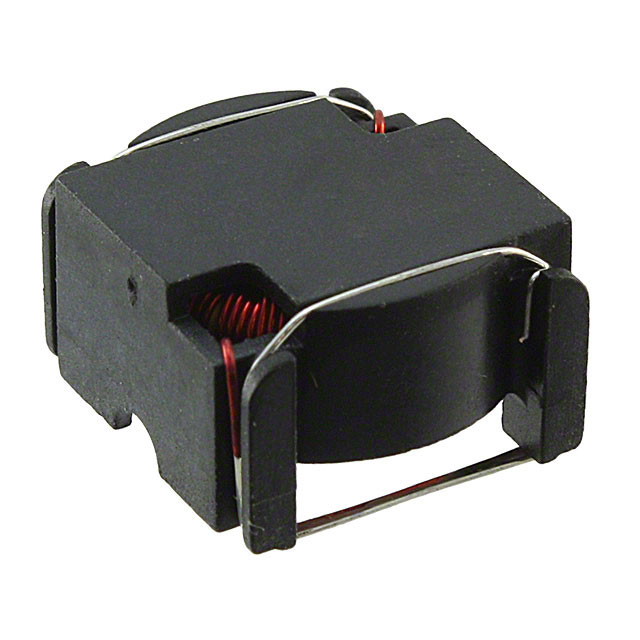

PE-53828SNL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1.02A 168μH 400mΩ ±20% 标准安装,贴片安装 15.75mm*15.24mm*9.91mm
供应商型号: 553-1411-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PE-53828SNL

PE-53828SNL概述

    电子元器件产品技术手册

    产品简介


    本产品是一款通过表面贴装(Surface Mount Technology,简称SMT)和通孔(Through Hole Technology,简称THT)两种方式安装的电感器。其型号为PE-53801SNL到PE-54044SNL,广泛应用于电源转换电路中,如开关电源、稳压器、电源适配器等领域。该产品的主要功能是用于储能、滤波和电路匹配,通过调节电流来稳定输出电压,确保电力系统正常运行。

    技术参数


    以下为该电感器系列的部分技术参数摘要:
    | 序号 | 型号 | 电感量(μH) | 最大直流电流(ADC) | ETOP(V-μSec) | 直流电阻(Ω) | 包装 |
    ||
    | 1 | PE-53801SNL | 259 | 0.13 | 23.1 | 3.4 | THT |
    | 2 | PE-53802SNL | 178 | 0.16 | 16.5 | 2.8 | THT |
    | 3 | PE-53803SNL | 118 | 0.2 | 13.2 | 1.8 | THT |
    | ... | ... | ... | ... | ... | ... | ... |
    注:ETOP是指最大额定峰值功耗。Inductance值可能在±20%范围内变化。所有型号均经过150kHz Simple Switcher™设计验证。

    产品特点和优势


    - 高可靠性:符合UL 94V-0阻燃标准,保证在各种工作环境下均能可靠运行。
    - 高效率:低直流电阻,可减少能量损耗,提高整体电路效率。
    - 宽工作温度范围:能在-40°C至+130°C之间稳定工作,适用于多种恶劣环境。
    - 灵活的封装选择:提供THT和SMT两种封装,方便不同应用场景的组装需求。
    - 简易集成:与National Semiconductor公司的Simple Switcher™系列产品兼容,易于集成到现有系统中。

    应用案例和使用建议


    - 应用案例:该电感器被广泛应用于笔记本电脑充电器、手机充电器、LED驱动器及各种便携式电子设备的电源模块中。
    - 使用建议:
    - 在使用过程中注意避免过载,确保电流不超过最大直流电流的额定值。
    - 定期检查电路板上的电感器是否发热异常,及时更换老化或损坏的部件。
    - 保持良好的散热环境,避免高温影响电感器的使用寿命。

    兼容性和支持


    该系列产品与National Semiconductor公司的Simple Switcher™产品线兼容,确保系统的稳定运行。厂商提供了详细的技术文档和支持服务,包括产品的安装指南、故障排查手册等。此外,客户可以通过电话、电子邮件等方式联系厂商获取技术支持。

    常见问题与解决方案


    - 问题一:电感器工作时出现异常噪音。
    - 解决方案:可能是由于安装不当或电感器自身质量问题引起的。请检查电感器是否牢固安装,必要时更换电感器。

    - 问题二:电感器温度过高。
    - 解决方案:确保散热良好,可以考虑加装散热片或优化散热结构。另外,检查是否电流过大导致过热,适当调整电路负载。

    - 问题三:电感器失效。
    - 解决方案:首先确认是否有外部因素造成短路或过载,然后检查电感器本身是否存在物理损伤。必要时联系厂商进行维修或更换。

    总结和推荐


    该电感器系列产品以其高可靠性、高效能、宽工作温度范围等特点,在众多应用场合中表现出色。它不仅满足了现代电子产品对高功率密度的需求,还能适应恶劣的工作环境。我们强烈推荐使用这款电感器,无论是对于初次接触还是已有经验的设计者来说,都能带来可靠的性能保障和优质的用户体验。

PE-53828SNL参数

参数
电感值 168μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 400mΩ
额定电流 1.02A
Q值 -
测试频率 -
长*宽*高 15.75mm*15.24mm*9.91mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 散装

PE-53828SNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53828SNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-53828SNL PE-53828SNL数据手册

PE-53828SNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1625 ¥ 25.0965
10+ $ 2.443 ¥ 20.643
30+ $ 2.1431 ¥ 17.935
60+ $ 2.0205 ¥ 16.9094
120+ $ 1.9051 ¥ 15.9433
270+ $ 1.7786 ¥ 14.8843
510+ $ 1.6854 ¥ 14.1045
1020+ $ 1.5895 ¥ 13.3019
2520+ $ 1.5015 ¥ 12.5657
库存: 1135
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.09
直接购买
加入购物车
